Peralatan Penghancur Garam Beryodium Pencucian Pemurnian Pengeringan dari Sistem Produksi Garam Utuh
Lini Produksi Garam Danau Laut adalah seperangkat peralatan yang telah dikembangkan dengan cermat oleh pabrik kami untuk garam laut mentah mentah dan garam danau.
Berbagai kapasitas tersedia untuk kebutuhan pembeli yang berbeda (3-30t / jam atau disesuaikan).
Tiga pencucian adalah sebagai berikut:
Pencucian Sekrup Pertama
Pencucian pengadukan berdiri
Pencucian arus berlawanan
Tiga penghancuran adalah sebagai berikut:
Penghancuran pertama
Penghancuran basah
Penghancuran kering
Kombinasi penghancuran pertama, penghancuran basah dan penghancuran kering telah sangat meningkatkan kualitas garam.Operasi di atas dapat disesuaikan sesuai dengan garam mentah dan persyaratan pengguna pada kualitas garam jadi.
Keuntungan:
Selesai memiliki kemurnian tinggi, penampilan mengkilap, likuiditas bebas dan kandungan yodium stabil.
Kehilangan rendah, kehilangan NaCl di bawah 8%.
Konsumsi energi dan investasi rendah.
Peralatan mudah dioperasikan dan dirawat.
Lini produksi garam dimulai dengan garam mentah, dan terdiri dari:

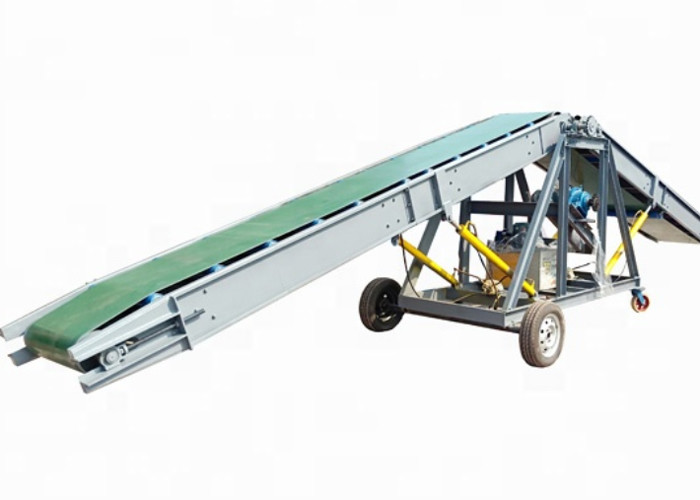

1. Hopper umpan garam | 10. Tangki air asin | 19. Konveyor sabuk |

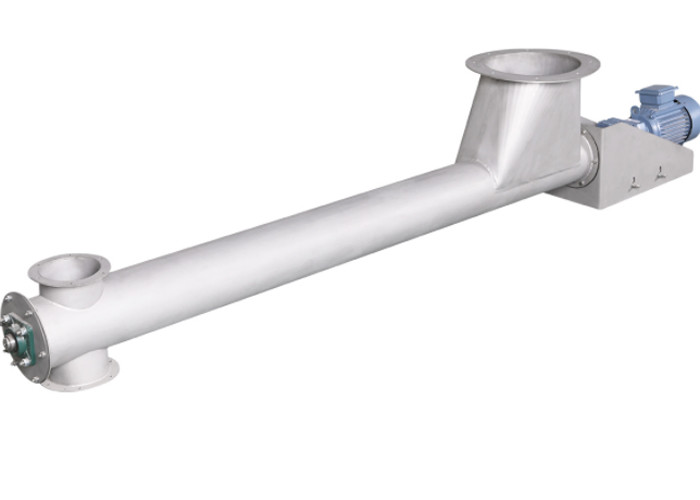

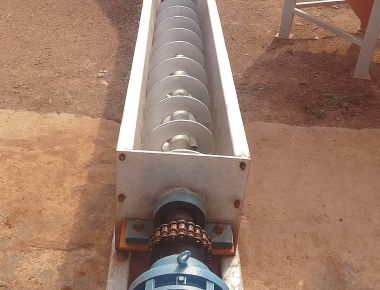

2. Konveyor sekrup yang dijatah | 11. Pengental | 20. Menjahit karung |
3. Mesin sabuk pikcing | 12. Centrifuge | 21. Skala elektronik LCD |
4. Pemisah de-setrika | 13. Konveyor sekrup | 22. Tungku ledakan panas berbahan bakar batubara rantai parut |

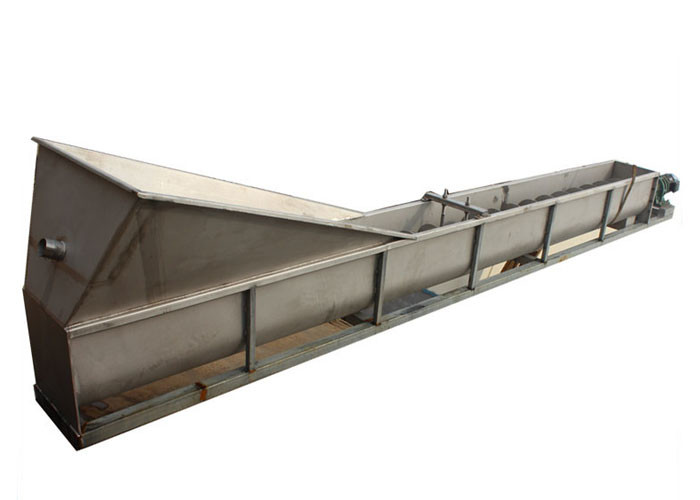

5. Mesin cuci sekrup | 14. Mesin penambah yodium | 23. Mesin pelepasan terak |
6. Roll crsher | 15. Pengering tempat tidur terfluidisasi getaran | 24. Konveyor batubara |
7. Pengaduk garam yang gelisah | 16. Ekstraktor debu siklon | 25. Kabinet kontrol listrik |

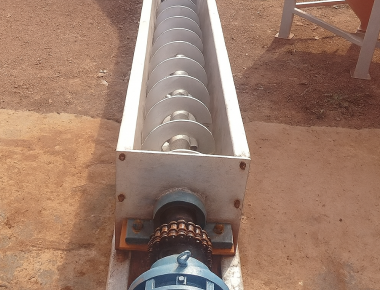

8. Pompa lumpur | 17. Semprotan mesin cuci | 26. Mesin pengepakan |

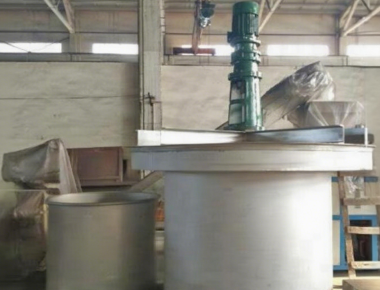

9. Tangki pengaduk | 18. Lift ember | dll. |
Proses Pemurnian Garam
(A) Pemberian garam mentah (B) Pencucian & Penggilingan garam (C) Dosis aditif & pelapis (D) Sentrifugasi (E) Pengeringan (F) Ukuran & Pengkondisian (G) Pengepakan (H) Daur ulang air garam
A) Garam mentah diumpankan ke hopper garam mentah dari stockyard atau langsung diturunkan dari dumper.Di bawah hopper ini terdapat susunan feeder.Pengumpan ini memasukkan material ke konveyor.Konveyor ini memiliki pemisah magnetik pada titik umpan dan pelepasan untuk menghilangkan potongan besi seperti paku, mur dan baut, serta serpihan magnetik lainnya.Konveyor membuang garam mentah ke hopper umpan pabrik basah.
B) Kisi-kisi penggilingan basah dan kendalikan ukuran produk dan juga singkirkan zat terlarut yang terperangkap dalam kotoran berbutir yang ada dalam kristal garam mentah.Dalam proses ini garam mentah digiling dengan air garam untuk mencapai hasil yang diinginkan.Bubur garam dari pabrik basah jatuh secara gravitasi ke dalam tangki bubur di bawah.Dalam tangki bubur lebih banyak air garam ditambahkan untuk melakukan elutriasi primer.Luapan tangki slurry dibawa ke kolam pengendapan.Bubur garam dipompa ke tangki pencuci untuk elusi utama.Air garam yang meluap dari tangki pencuci dibawa ke clarifier untuk pemurnian dan untuk mendaur ulangnya kembali ke dalam sistem.
C) Bubur garam dari tangki pencuci dipompa ke pengental dimana bubur dikondisikan untuk centrifuge.Ini sebagai tangki tujuan ganda yang juga membawa elusi sekunder kami serta pengentalan bubur garam.Bubur ini kemudian diumpankan ke centrifuge.Kue garam dari centrifuge diambil oleh pengumpan sekrup dan cairan induk dibuang ke tangki bubur di bawah,
D) Kue garam yang dibuang ke pengumpan sekrup diberi yodium dan zat anti penggumpalan aditif lainnya sebelum dibawa ke pengering unggun fluida.
E) Pengering unggun fluida adalah pilihan yang diterima secara internasional untuk mengeringkan kue garam.Ini adalah sistem iIntegrated yang melibatkan dua bagian untuk memanaskan dan selanjutnya mendinginkan produk.Udara panas dihembuskan dengan bantuan kipas ke dalam lapisan garam untuk mencapai tingkat kekeringan produk akhir yang diinginkan.Udara sekitar dihembuskan ke bagian pendingin untuk mendinginkan panas dapat dikemas dalam kantung dan disegel.Garam dari outlet pengering dibawa melalui lift ember untuk ukuran dan pengkondisian.

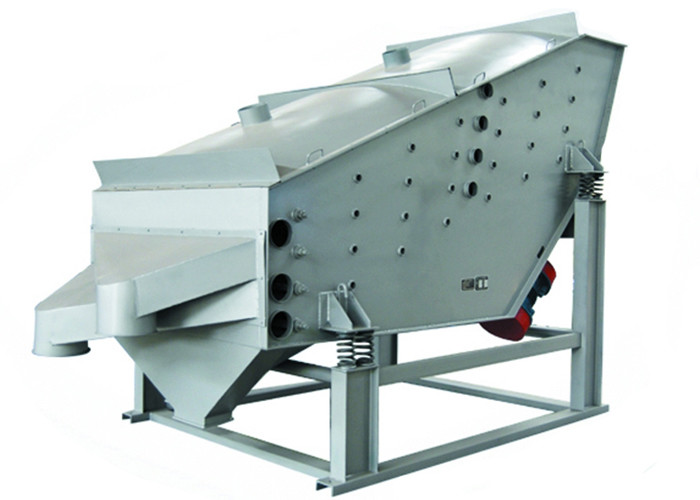

F) Garam kering dari lift ember diumpankan ke layar gyro.Oversize dari screen dikirim ke dry mill (pin mill) untuk regrinding.Produk berukuran diumpankan ke blender untuk pengkondisian agar mengalir bebas atau memberikan sifat dan komposisi yang mungkin diperlukan.Keluaran dari gilingan kering dikirim kembali ke saringan untuk menghindari pencampuran yang terlalu besar dengan produk akhir.
G) Produk akhir dari blender disimpan dalam silo.Silo ini memberi makan mesin pengepakan untuk mengemas produk akhir untuk mengemas produksi 1 Kg.menjadi 50Kg.kemasan massal seperti yang mungkin diperlukan.
H) Air garam bening yang meluap dari clarifier dibawa ke tangki air garam.Sludge yang mengendap di clarifier dibuang ke tangki pengendapan.Air garam dari tangki air garam dipompa ke header air garam.Header air garam ini mendistribusikan air garam pada tingkat yang telah ditentukan ke berbagai tangki.Air asin yang mengalir dari kolam pengendapan diambil kembali dan dipompa oleh pompa transfer kembali ke proses.Lumpur yang mengendap di dasar kolam dibuang dan dibuang ke tempat garam atau tempat lain yang disetujui.

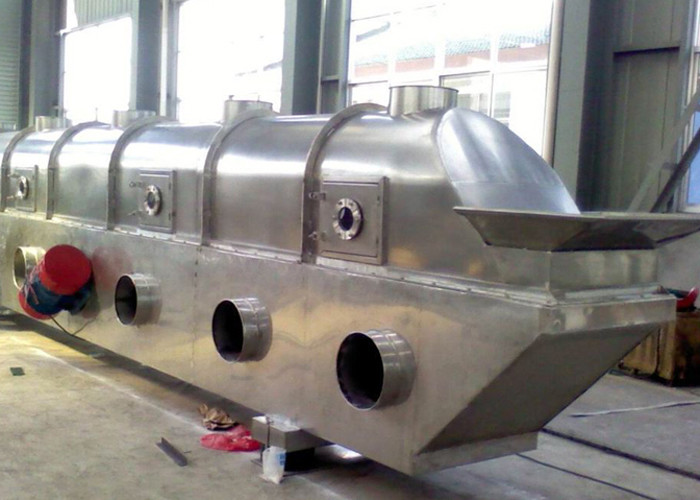

Peralatan utama-Fitur Pengering Bed Fluidized Bergetar
Pengering unggun terfluidisasi getaran seri HP digerakkan oleh gaya getaran yang disebabkan oleh motor getaran.Bahan dalam arah tertentu di bawah aksi gaya melompat ke depan, pada saat yang sama kain jenis tempat tidur seragam angin udara panas dalam keadaan terfluidisasi bahan, partikel bahan bersentuhan dengan udara panas sepenuhnya, panas intens dan perpindahan massa proses, efisiensi termal yang tinggi, rongga dalam keadaan tekanan negatif, udara lembab sedang habis dari kipas angin yang diinduksi, bahan kering sedang habis dari tata letak port, sehingga mencapai efek yang ideal.Mesin ini banyak digunakan dalam industri garam bahan tepung dan butiran seperti operasi pengeringan, pendinginan dan pelembab.
Pengering Tempat Tidur Bergetar Bergetar Spesifikasi
Model | Area tempat tidur terfluidisasi (m × m) | Referensi penguapan air (kg/jam) | Nilai daya (kw) |
HP - 3 × 4,5 | 0,3 × 4,5 | 40 - 70 | 1,5 × 2 |
HP - 4 × 4,5 | 0,4 × 4,5 | 65 - 100 | 2.2 × 2 |
HP - 6 × 4,5 | 0,6 × 4,5 | 80 - 130 | 2.2 × 2 |
HP - 6 × 6.0 | 0,6 × 6,0 | 120 - 180 | 3.0 × 2 |
HP - 6 × 7,5 | 0,6 × 7,5 | 150 - 220 | 3,7 × 2 |
HP - 9 × 6.0 | 0,9 × 6,0 | 160 - 280 | 3,7 × 2 |
HP - 9 × 7,5 | 0,9 × 7,5 | 180 - 300 | 3,7 × 2 |
HP - 12 × 7,5 | 1,2 × 7,5 | 300 - 400 | 5,5 × 2 |
HP - 15 × 7,5 | 1,5 × 7,5 | 350 - 580 | 7,5 × 2 |
Bagan alir Produksi Garam

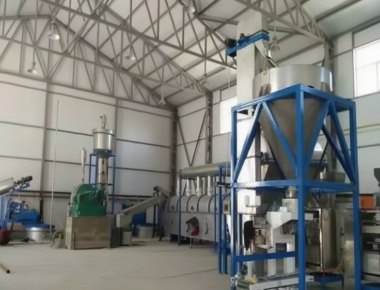

Fasilitas produksi klien
