Penukar lembar jaket bantal untuk air limbah hitam dari bubur kertas
Pelat perpindahan panas pengelasan laser:
Pelat perpindahan panas dibuat dengan pengelasan laser otomatis dan proses pembentukan.Struktur bantal khusus membuat cairan membentuk keadaan turbulen terbaik, mencapai perpindahan panas yang efisien, dan memiliki karakteristik tahan debu, suhu tinggi dan tahan tekanan tinggi, pembersihan mudah dan sebagainya.
Prinsip pelat perpindahan panas:

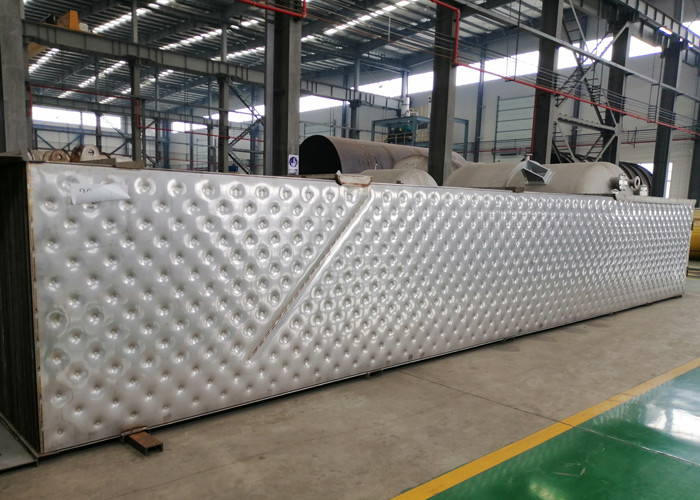

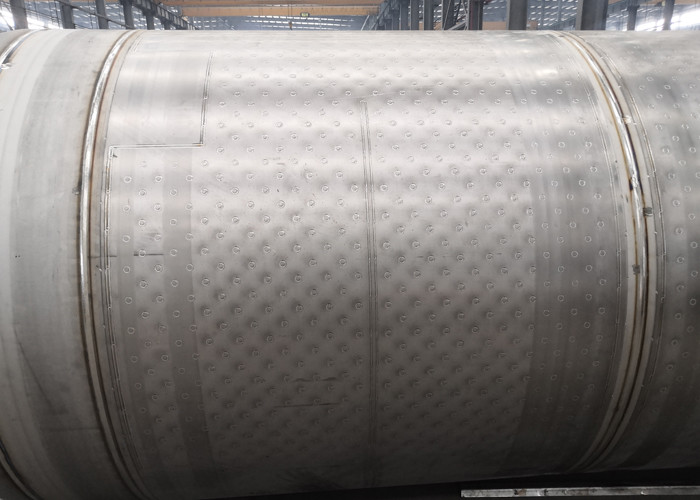

Pelat perpindahan panas terdiri dari dua pelat tipis, yang sepenuhnya dilas dengan proses pengelasan laser, dan area tengah penuh dengan pola bantal;setelah proses pembentukan, rongga berbentuk bantal terbentuk di dalam pelat perpindahan panas.Desain bantal menciptakan turbulensi yang sangat baik dan menyediakan struktur mandiri.Dalam aplikasi praktis, jalur pengelasan tambahan sering ditambahkan di pelat perpindahan panas untuk menyesuaikan dan mengontrol posisi antarmuka cairan masuk dan keluar dari pelat transfer panas, kecepatan aliran dan laju aliran fluida di pelat, sehingga dapat mengoptimalkan efek perpindahan panas.
Black liquor adalah limbah cair dari proses pulping kraft setelah pulping selesai.Ini mengandung sebagian besar elemen anorganik memasak asli dan zat kayu terlarut yang terdegradasi.Yang terakhir termasuk asam asetat, asam format, asam sakarinat, banyak asam karboksilat lainnya (semua sebagai garam natrium), hemiselulosa terlarut (terutama xilan), metanol, dan ratusan komponen lainnya.Ini adalah campuran yang sangat kompleks.Sekitar 7 ton cairan hitam pada 15% padatan (sekitar 10% bahan kimia organik dan 5% bahan kimia anorganik dengan total padatan diproduksi per ton pulp. Cairan hitam harus dipekatkan hingga kandungan padatan setinggi mungkin sebelum dibakar di boiler pemulihan untuk memaksimalkan pemulihan panas. Viskositas meningkat dengan cepat dengan konsentrasi di atas 50%, dengan cairan hitam kayu lunak menjadi lebih kental daripada cairan hitam kayu keras. Cairan hitam biasanya dibakar pada kandungan padatan 65% -70%.

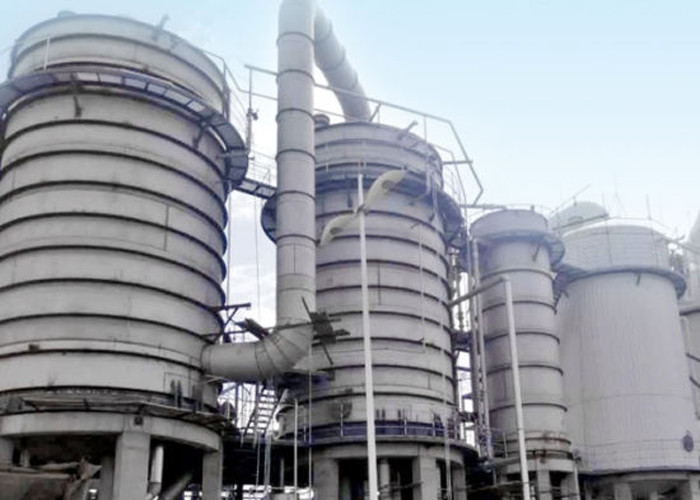

Penguapan minuman keras hitam
Cairan hitam yang diperoleh dari pulping mengandung 14-17% padatan terlarut
Padatan ini terdiri dari sekitar 1/3 bahan kimia anorganik yang ada di cairan putih yang ditambahkan ke digester
2/3 sisanya terdiri dari bahan kimia organik yang diekstraksi dari kayu
Cairan hitam harus dipekatkan hingga di atas 60% padatan sehingga akan terbakar tanpa bahan bakar tambahan
barang | 5 stasiun efek | gabungan proses penguapan | ||
Pra konsentrasi MVR | Stasiun penguapan 5-efek | |||
Air evaporasi (t/jam) | 100 | 64.28 | 35.72 | |
Konsentrasi masuk (%) | 10 | 10 | 20 | |
Konsentrasi keluar (%) | 45 | 20 | 45 | |
Area penguapan (㎡) | 10000 | 8500 | 4000 | |
Area kondensor (㎡) | 800 | / | 300 | |
Konsumsi | Uap (t/jam) | 25 | / | 9 |
Listrik (kWh / jam) | 500 | 1600 | 180 | |
Air (t / jam) | 900 | / | 350 | |
Biaya operasional | RMB/jam | 4500 | 960 | 1633 |
Kapasitas penguapan air RMB / T | 45 | 25.93 | ||
RMBx1000/Hari | 10.8 | 6.2 | ||
RMBx10000/Tahun (340 hari) | 3672 | 2115 |
Kondensat terbersih
Pemisahan kondensat yang sangat efisien di saluran evaporator dan lamela, ditambah pengupasan fraksi kondensat busuk yang terintegrasi, menghasilkan air bersih dan dapat digunakan kembali.Metanol dalam cairan dipisahkan dari kondensat dan diperoleh kembali sebagai bahan bakar tambahan dalam sistem pencairan metanol.
Penghapusan klorida dan kalium yang efisien
Teknologi kristalisasi digunakan dalam sistem terintegrasi.Energi dihemat dengan menggunakan uap sekunder dari evaporator untuk proses kristalisasi.
Efisiensi energi sebaik mungkin
Penggunaan pengupasan kondensat busuk yang terintegrasi penuh, distribusi minuman keras yang dioptimalkan, dan kemampuan untuk menggunakan berbagai sumber panas dalam satu efek termal memastikan sistem penguapan yang memenuhi kebutuhan pelanggan yang unik sambil memberikan ketersediaan dan efisiensi energi terbaik.

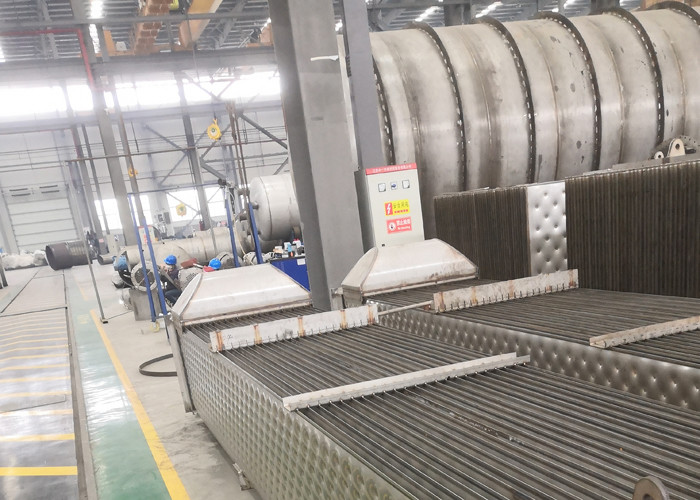

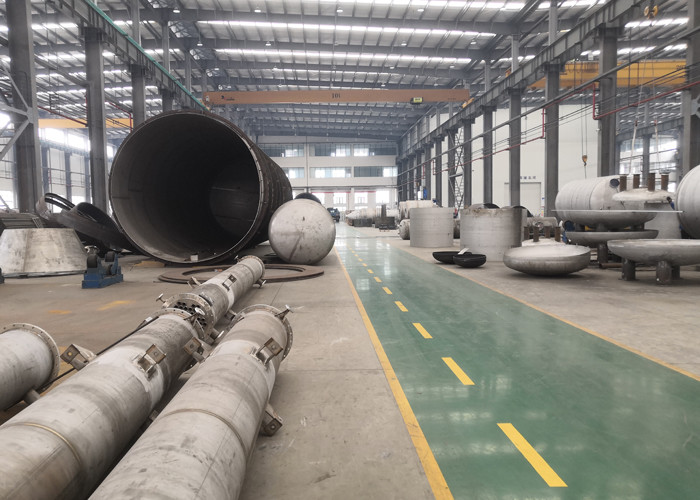

Proses produksi
