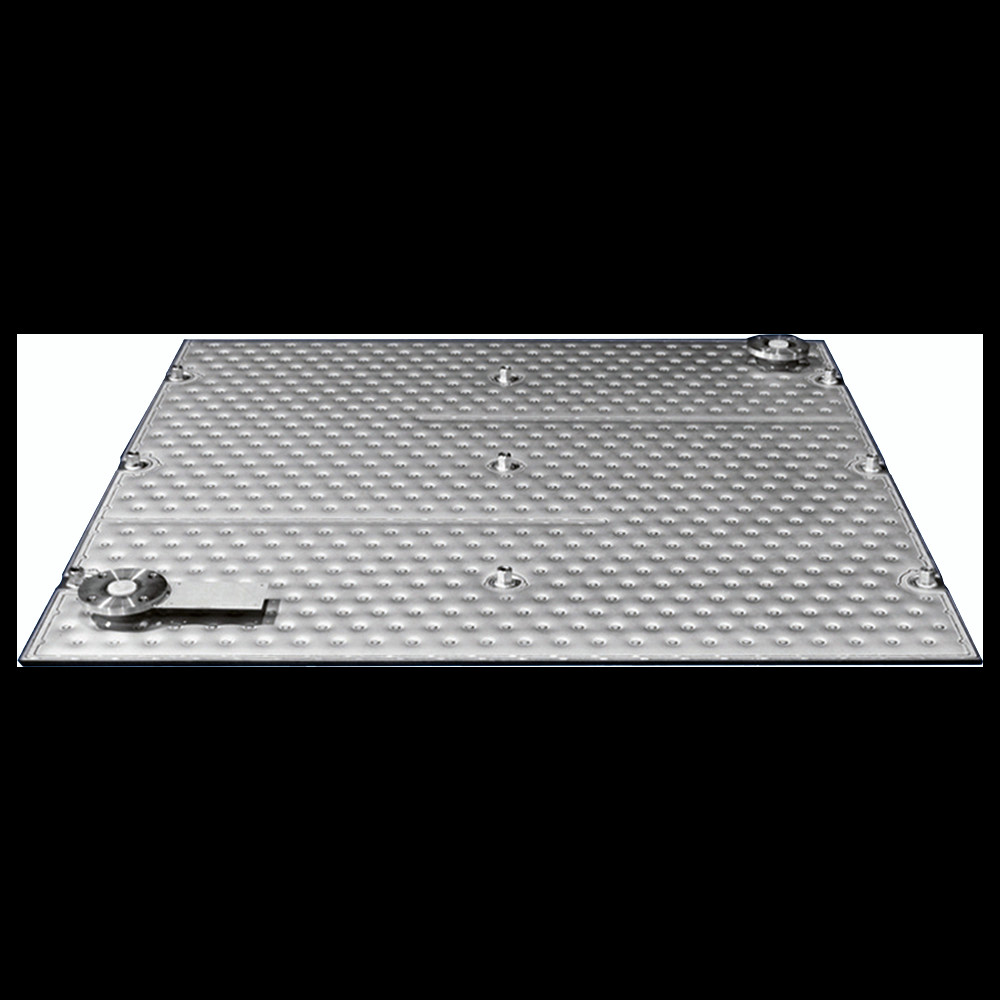

Pertukaran panas piring bantal adalah jenis penukar panas yang dilas sepenuhnya yang menampilkan proses inflasi yang menciptakan permukaan bergelombang berbentuk bantal.Plat bantal adalah penemuan yang relatif baru bila dibandingkan dengan mesin yang lebih tua seperti cangkang dan tabung dan plat dan kerangka penukar panasMereka dapat digunakan sebagai jaket untuk mendinginkan atau memanaskan wadah serta penukar panas "tipe piring" karena fleksibilitas geometris mereka.Industri proses saat ini lebih memperhatikan dan menggunakan peralatan piring bantal.
Konstruksi

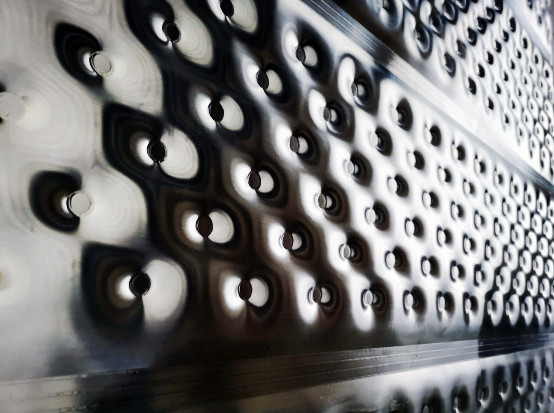

Plat bantal diproduksi dengan proses inflasi, di mana dua lembaran logam tipis dilas satu sama lain di seluruh permukaan denganlaseratauPengelasan resistansiSisi-sisi pelat disegel dengan pengelasan jahitan, selain port penghubung.celah antara lembaran logam tipis ditekan oleh cairan hidrolik menyebabkan pembentukan plastik dari piring, yang akhirnya mengarah ke permukaan bergelombang karakteristik mereka.
Pada prinsipnya, ada dua jenis plat bantal yang berbeda: yang tergores tunggal dan yang tergores ganda.Kapal berkerudung, sedangkan yang terakhir dirakit ke tumpukan (bank) untuk memproduksi penukar panas piring bantal.Plat bantal bertekstur tunggal terbentuk ketika plat dasar jauh lebih tebal daripada plat atasPlat atas yang lebih tipis mengalami deformasi, sementara plat dasar tetap datar.
Selain itu, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueDalam penukar panas plat bantal, teknik untuk mencapai penuntun aliran melalui baffle di saluran antara plat bantal tetangga baru-baru ini telah disajikan.
Plat bantal tertutup secara hermetis sebagai akibat dari desain mereka, yang juga memberi mereka tingkat stabilitas struktural, otomatisasi, dan kemampuan beradaptasi yang tinggi selama produksi.Pada tekanan lebih dari 100 MPa dan suhu setinggi 800 °C, piring bantal dapat digunakan.
Parameter teknis
Nama produk | Penukar panas plat bantal |
Bahan | Baja tahan karat |
Warna | Nikel Putih |
Standar | DIN GB ISO JIS BA ANSI ASMI |
Kelas | SUS201,SUS304,SUS316,DSS2205 |
Rasio bahan pelat goresan bantal ganda | Piring bantal 0,8mm + 0,8mm Piring bantal 1,0mm + 1,0mm |
Perbandingan bahan pelat goresan bantal tunggal | Plat bantal 0,8 mm + base plate 2,0 mm plat bantal 1,0 mm + base plate 2,5 mm plat bantal 1,2 mm + 4,0 sampai 15 mm base plate plat bantal 1,5 mm + base plate 4,0 sampai 15 mm plat bantal 2,0 mm + base plate 5,0 sampai 15 mm |
Aplikasi
Aplikasi piring bantal sangat luas, karena sifatnya yang menguntungkan seperti fleksibilitas geometris yang tinggi dan kemampuan beradaptasi yang baik untuk hampir setiap proses.Implementasi mereka tergantung pada struktur yang mendasarinyapermukaan luar yang relatif datar mudah dibersihkan dan cocok untuk aplikasi yang sangat kotor atau sanitasi,tapi permukaan internal memiliki jahitan halus di sekitar setiap titik las dan tidak mudah dibersihkan, oleh karena itu permukaan internal hanya cocok untuk cairan non-fouling seperti air, uap atau pendingin.
1Bank plat bantal (pertukang panas)
Bank plat bantal biasanya digunakan dalam aplikasi yang melibatkan cairan-cairan, gas-cairan, viskositas tinggi atau media kotor, persyaratan kehilangan tekanan rendah, kondensasi (misalnya top condensers),penguapan film jatuh (e(misalnya industri kertas & pulp), reboiler, pendinginan air, pengeringan padatan, produksi es serpihan (industri makanan) dan banyak lagi.di mana bank-bank direndam langsung ke dalam tangkiBank dapat dibangun untuk memungkinkan piring individu untuk dipisahkan dari tumpukan, memungkinkan pembersihan atau pemeliharaan yang mudah.
2. Tangki berlapis bantal
Aplikasi yang paling luas dari piring bantal sampai saat ini adalah dengan wadah jaket, karena fleksibilitas mereka, cakupan luas permukaan penuh untuk transfer panas, tahan cairan rendah,biaya manufaktur yang menguntungkan & waktu, dan mudah dibersihkan, terutama dalam aplikasi steril. Tangki dapat dilengkapi dengan beberapa jaket di atas permukaannya, termasuk juga dasar tangki, misalnya kerucut atau berlapis,dan dapat mencakup cangkang silinder tambahan di dalam tangkiBidang-bidang penerapan tank berjasa bantal adalah dalam industri makanan dan minuman dan dalam industri kimia dan farmasi.
