Piring Pengganti Panas Bantal Lasersel di Sistem Rekompresi Uap Mekanis

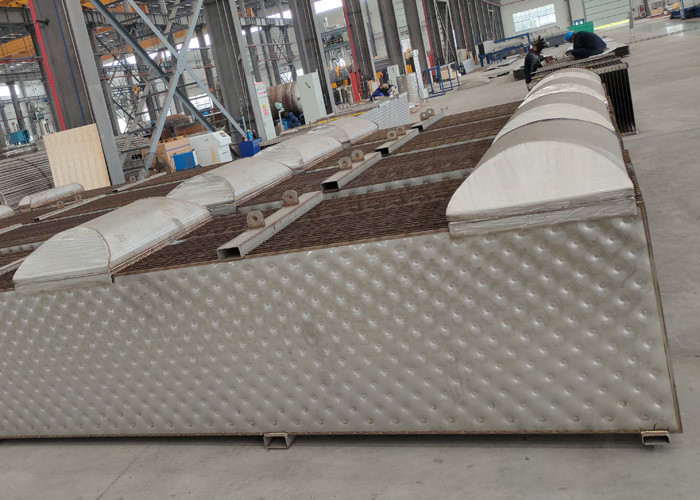

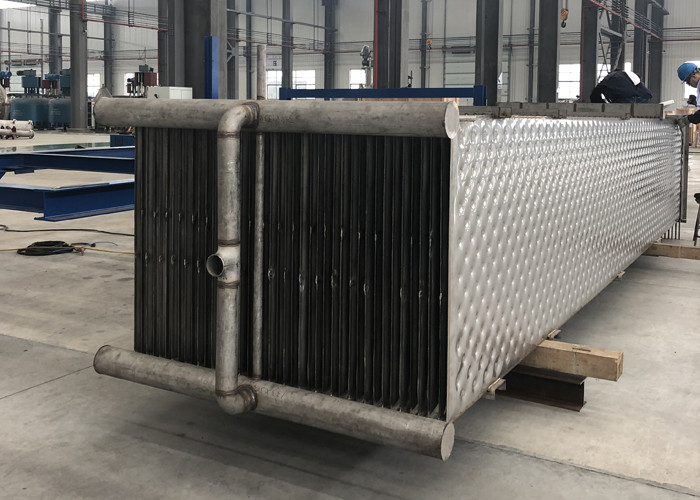

Pelat penukar panas Bantal yang dilas dengan laser yang digunakan dalam sistem Rekompresi Uap Mekanik

Prinsip Teknis MVR

Mechanical Vapor Recompression (MVR) adalah teknologi konsentrasi evaporatif hemat energi yang terbukti, yang mengurangi penggunaan energi penguapan hingga 90% atau lebih.

MVR menggunakan energi yang diperoleh dari kondensat untuk membuat distilat cair murni dan produk/limbah terkonsentrasi.

Dari hukum Boyle diketahui untuk gas bahwa PV/T (Tekanan * Volume / Suhu) adalah konstan (PV/T=K).Selama kompresi uap, tekanan dan suhu meningkat.Dari sini, energi panas dapat digunakan kembali.

Energi yang biasanya hilang dalam kompresi dipulihkan, yang mengarah ke proses penguapan yang sangat efisien.

Karena kompresi ini diwujudkan oleh kompresor mekanis sederhana, prosesnya disebut MVR.

Evaporator Kompresi Uap Mekanik (MVR)

Rekompresi uap mekanis mengurangi energi yang digunakan dalam proses penguapan hingga 90% dibandingkan dengan sistem konvensional.

Ia bekerja dengan menggunakan kembali energi panas yang terkandung dalam uap. Energi ini akan terbuang sia-sia. Dalam pabrik penguapan film jatuh yang khas, cairan umpan memasuki bagian atas ruang vertikal yang disebut Calandria. Cairan tersebar di sejumlah besar vertikal tabung saat mengalir ke bawah cenderung membentuk film di bagian dalam tabung. Antara bagian atas dan bawah Calandria ada yang disegel di mana tabung melewati jaket uap suhu tinggi. Bagian ini bertindak sebagai penukar panas.Saat uap panas mengembun di bagian luar tabung, ia melepaskan panas laten yang menaikkan suhu cairan umpan di dalam tabung. Pada saat cairan umpan meninggalkan bagian bawah tabung, banyak air telah diuapkan meninggalkan cairan kental pekat. Air yang telah diuapkan meninggalkan tabung sebagai uap. Di bagian bawah Calandria, beberapa cairan pekat berkumpul dan dapat ditarik, campuran panas masuk ke ruang dingin yang disebut Pemisah di mana lebih banyak cairan pekat jatuh ke bawah untuk ditarik dan uap naik ke atas. Uap ini sekarang mengandung sebagian besar energi yang awalnya dimasukkan ke dalam sistem.

Kipas turbo menyedot uap dari Separator dan mengompresnya kembali, menaikkan tekanan dan meningkatkan suhu ke titik di mana uap dapat sekali lagi digunakan sebagai sumber panas. Unit ini sangat kuat, kipas turbo kedap gas cocok untuk tekanan, suhu, dan volume proses penguapan MVC. Pada intinya adalah impeller berkecepatan sangat tinggi dengan kecepatan ujung lebih dari 1000 Km/jam lebih cepat daripada kecepatan pesawat jet. Rotor mungkin memiliki ujung tertinggi kecepatan impeller las apa pun yang pernah diproduksi. Uap yang dipanaskan kembali kemudian dapat diumpankan kembali ke Calandria untuk menyediakan energi panas yang dibutuhkan untuk menguapkan lebih banyak cairan umpan saat melewati tabung. Proses Kompresi Uap Mekanis adalah energi yang efisien dan tinggi cara yang hemat biaya untuk menahan dan menggunakan kembali panas laten yang terkandung dalam uap. Energi yang seharusnya terbuang sia-sia. Setelah proses dimulai dan menaikkan suhu, satu-satunya masukan energi yang dibutuhkan adalah listrikes untuk menggerakkan kipas Turbo.

Dengan meningkatnya biaya energi, penggunaan evaporator Mechanical Vapor Recompression (MVR) juga meningkat.Penghematan energi yang dimungkinkan dengan menggunakan teknologi MVR sangat signifikan.Evaporator MVR dirancang untuk beroperasi dengan konsumsi energi spesifik yang sangat rendah sambil memproduksi kondensat bersih untuk meminimalkan konsumsi air bersih di pabrik.
