Desain penukar panas pelat bantal untuk minuman keras hitam pulp dari pabrikan Cina
Black Liquor adalah produk sampingan dari pulp dari pabrik yang membuat produk dari pohon, seperti kertas.Saat ini digunakan untuk memulihkan bahan kimia memasak dan menghasilkan uap bertekanan tinggi yang digunakan dalam proses pembuatan pulp dan kertas.Ini terdiri dari bahan yang berbeda dari proses ini seperti lignin, hemiselulosa, natrium hidroksida (NaOH) dan natrium sulfida (Na2S).Senyawa lignin dalam lindi hitam dapat digunakan untuk membuat biofuel tetapi bisa mahal untuk diproduksi sehingga bahan bakar yang dibuat darinya tidak terlalu umum.
Namun, dan menurut Badan Energi Internasional (IEA), masa depan penggunaan minuman keras hitam sebagai bahan bakar menjanjikan dan dipandang sebagai bahan bakar terpenting kelima di bumi!
Penguapan minuman keras hitam
Cairan hitam yang diperoleh dari pulping mengandung 14-17% padatan terlarut
Padatan ini terdiri dari sekitar 1/3 bahan kimia anorganik yang ada di cairan putih yang ditambahkan ke digester
2/3 sisanya terdiri dari bahan kimia organik yang diekstraksi dari kayu
Cairan hitam harus dipekatkan hingga di atas 60% padatan sehingga akan terbakar tanpa bahan bakar tambahan
Persyaratan proses dasar
Penggunaan energi yang efisien
Pemisahan uap air yang efisien dari lindi hitam
Pemisahan yang tepat dari metanol, sabun minyak tinggi
Konsentrasi minuman keras hitam hingga 75-85% padatan kering
Penguapan
Misi:
Penguapan lindi hitam lemah untuk memisahkan air dan menciptakan lindi hitam kuat produk yang mudah terbakar
Tiga proses utama yang terjadi di evaporator adalah:
Minuman keras hitam + panaskan hingga Minuman keras Hitam + Air + Uap
Kondensat + Uap untuk Membersihkan + Kondensat Kotor + NCG
Minuman keras hitam menjadi Minuman keras hitam + Sabun (hanya kayu lunak)
Bagaimana mencapai 80-85% padatan kering?
Karena viskositas tinggi
MP-steam sebagai media pemanas
suhu minuman keras 175 di konsentrator akhir
Waktu retensi minuman keras
evaporator bertindak juga sebagai LHT-reaktor
Bahan konstruksi dupleks
kandungan alkali yang tinggi dapat menyebabkan Stress Corrosion Cracking (SCC)
Pabrik evaporasi telah terbukti dengan baik di instalasi di seluruh dunia.Ada berbagai konfigurasi dan model yang tersedia – mulai dari pra-evaporator hingga rangkaian evaporasi multi-efek – untuk mengakomodasi kebutuhan evaporasi pabrik pulp atau pabrik efluen yang paling menantang sekalipun
Keuntungan utama dari evaporator multi-efek adalah pemanfaatan permukaan pemanas lamella yang telah terbukti untuk efisiensi dan keandalan yang tinggi.
pp-penguapan-tanaman-lamella

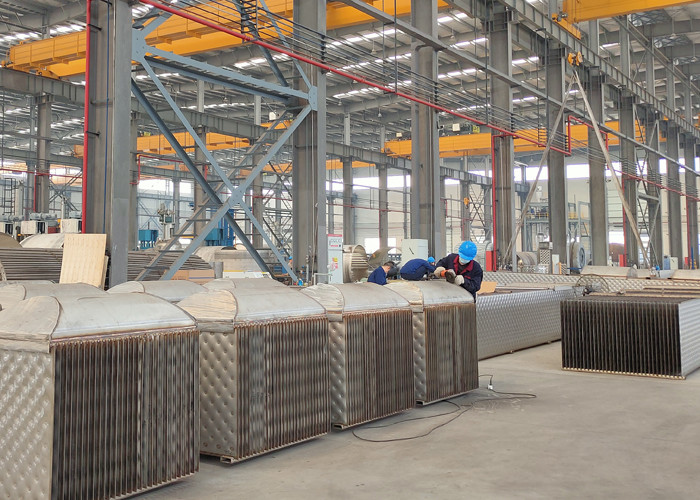

Lamelar tanaman penguapan

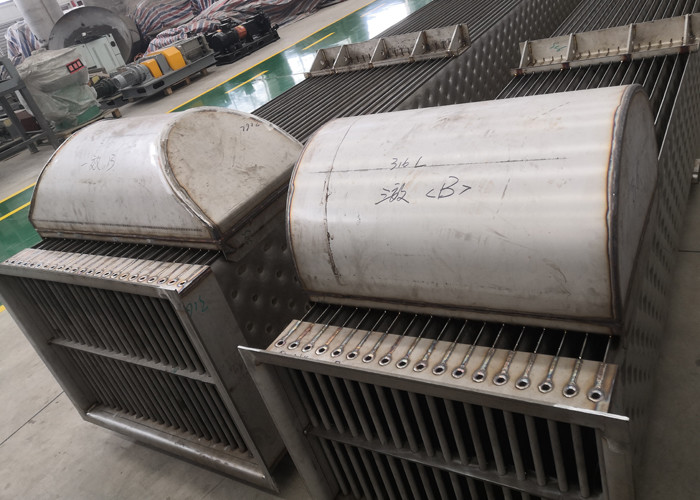

permukaan pemanas lamella
Nama | Seri piring bantal | Penukar panas cangkang dan tabung | Penukar panas pelat yang dapat dilepas | Penukar panas pelat spiral |
Kisaran suhu operasi | <800℃ | <800℃ | <170℃ | <350 |
Tekanan maksimum | <60 bar | <200 bar | <32 bar | <25 bar |
Koefisien perpindahan panas ke air[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Penerapan pertukaran panas udara dan air | bugar | bugar | tidak sehat | Cocok sebagian |
Perendaman dalam tangki atau air | bugar | Cocok sebagian | tidak sehat | tidak sehat |
Pengelasan tangki dan reaktor | Berlaku | tak dapat diterapkan | tak dapat diterapkan | tak dapat diterapkan |
Instal ke dalam reaktor yang ada dan peralatan lainnya | Aplikasi yang fleksibel | Berlaku sebagian | tak dapat diterapkan | tak dapat diterapkan |
Semua konstruksi yang dilas | Berlaku | Berlaku | tak dapat diterapkan | tak dapat diterapkan |
Cairan yang sangat terkontaminasi dan aplikasi lainnya | Berlaku | Berlaku | Berlaku sebagian | Berlaku |
Berat per satuan luas | rendah | tinggi | rendah | tinggi |
Film jatuh, kondensor dan evaporator | bugar | bugar | Cocok sebagian | Cocok sebagian |
Efisiensi energi untuk mengurangi biaya
Minuman keras padat kering tertinggi dengan ketersediaan maksimum menggunakan teknologi kristalisasi
Kondensat terbersih yang dapat digunakan kembali menggunakan jumlah uap minimum
Konsumsi uap dan listrik terendah
Membersihkan diri
Toleransi bahkan penskalaan yang tidak larut
