Hemat Energi Pengelasan Laser Industri Enbossed Pillow Plate Evaporator dalam Sistem Evaporasi MVR
Deskripsi MVR
Sistem kompresi ulang penguapan mekanis, yang disebut MVR yang prinsipnya adalah mengompresi uap kedua yang dihasilkan oleh evaporator oleh kompresor uap efisiensi tinggi;proses ini mentransfer energi listrik ke energi pemanas dan lebih tinggi tekanan dan suhu uap kedua.Uap kedua dengan suhu yang lebih tinggi akan dikirim ke ruang penguapan untuk memanaskan produk untuk penguapan.Jadi panas laten penguapan uap kedua dapat digunakan secara sirkuler.Memanfaatkan lebih sedikit energi yang merupakan energi mekanik roda sudu kompresor sebagai pompa kalor kompresi, energi ditambahkan ke media pemanas dan digunakan secara melingkar dalam proses pemanasan.Dalam keadaan ini, tidak perlu menambahkan uap terlebih dahulu sebagai media pemanas.
Fitur utama:
Teknologi hemat energi evaporator MVR adalah teknologi evaporator internasional yang paling canggih, hanya membutuhkan sedikit uap hidup (Ketika memulai evaporator membutuhkan sedikit uap hidup, selama berjalan normal hampir tidak perlu uap hidup), yang sangat mengurangi biaya operasi bisnis, mengurangi pencemaran lingkungan.
Karena mengadopsi sumber panas pasokan kompresor, ada sedikit perbedaan suhu yang dibandingkan dengan evaporator tradisional, dan dapat mencapai penguapan sedang, sangat meningkatkan kualitas produk dan mengurangi pengotoran.
Tidak perlu kondensor atau hanya perlu kondensor ukuran kecil, struktur dan prosesnya cukup sederhana, bisa operasi otomatis penuh, terus berjalan, aman dan andal.
Sistem internal evaporator ini dilengkapi dengan pipa bersih CIP, yang dapat mencapai bersih di tempat, mudah dioperasikan dan tanpa sudut mati.
Bahan cair dapat diuapkan di bawah suhu rendah (50-100 ) di evaporator ini, bahan cair seragam dan tanpa bahan berjalan, tidak mudah kokas, denaturasi pemanasan bahan minimal.
Karena penggunaan panas laten uap sekunder daur ulang 100%, hindari penggunaan uap hidup sepenuhnya, sehingga sangat mengurangi konsumsi uap.
Untuk bahan peka panas dapat digunakan dengan pompa vakum, yang dapat dilakukan di dekat tekanan absolut di bawah vakum, sehingga untuk mewujudkan penguapan suhu rendah, suhu penguapan minimum bisa 50 .
Kontrol dan otomatisasi proses yang sederhana——Karena jumlah retensi cairan yang kecil, evaporator film jatuh dapat diubah sesuai dengan tingkat vakum/kapasitas pengumpanan/konsentrasi/suhu yang berbeda, yang merupakan kondisi dasar untuk kualitas produk yang stabil.
Karakteristik Teknis MVR
Teknologi MVR menggunakan uap yang dihasilkan untuk panas, bukan sumber panas yang mahal
Teknologi MVR tidak memerlukan menara pendingin, sangat mengurangi penggunaan air pendingin
Teknologi MVR lebih efisien daripada teknologi evaporasi multi-efek tradisional yang menghemat energi dan mengurangi biaya pengoperasian
Teknologi MVR benar-benar hemat energi, hemat air, ramah lingkungan, dan membantu daur ulang sumber daya
Teknologi MVR mencapai penguapan suhu rendah, sangat mengurangi dampak pada material Anda
Struktur sistem teknologi MVR sederhana, sepenuhnya otomatis, dengan operasi berkelanjutan
Sistem MVR terdiri dari evaporator, kompresor uap, separator, pompa, perpipaan, instrumentasi, dan komponen kontrol listrik.
Sistem MVR dapat dirancang di sekitar evaporator sederhana atau evaporator tabung film jatuh yang canggih
Sistem MVR dapat menggunakan kompresi uap sederhana atau pompa akar canggih
Sistem MVR dapat memiliki penahanan cairan yang rendah, atau sistem tangki volume yang lebih besar
Sistem MVR dapat mencapai berbagai penguapan, desain proses dan komposisi cairan akan menentukan ini
Perbandingan biaya operasi
Pengoperasian kedua proses evaporasi untuk perlakuan ditunjukkan pada tabel.
Pengoperasian dua proses penguapan untuk mengolah air limbah kertas.
barang | 5 stasiun efek | gabungan proses penguapan | ||
Pra konsentrasi MVR | Stasiun penguapan 5-efek | |||
Air evaporasi (t/jam) | 100 | 64.28 | 35.72 | |
Konsentrasi masuk (%) | 10 | 10 | 20 | |
Konsentrasi keluar (%) | 45 | 20 | 45 | |
Area penguapan (㎡) | 10000 | 8500 | 4000 | |
Area kondensor (㎡) | 800 | / | 300 | |
Konsumsi | Uap (t/jam) | 25 | / | 9 |
Listrik (kWh / jam) | 500 | 1600 | 180 | |
Air (t / jam) | 900 | / | 350 | |
Biaya operasional | RMB/jam | 4500 | 960 | 1633 |
Kapasitas penguapan air RMB / T | 45 | 25.93 | ||
RMBx1000/Hari | 10.8 | 6.2 | ||
RMBx10000/Tahun (340 hari) | 3672 | 2115 |
Catatan: Dalam perkiraan biaya operasi: uap 150rmb/t, listrik 0,6 rmb/kWh, air 0,5rmb/t.
Investasi peralatan proses evaporasi gabungan meningkat: evaporator (2500 m2) 375x10000 RMB;Kompresor MVR 400x10000rmb, total 775x10000 RMB
Pengurangan biaya operasi tahunan dari proses penguapan gabungan: 3672-2115 = 1557 (10000RMB)
Investasi meningkatkan periode pengembalian dari proses penguapan gabungan: 755 1557 = 0,5 tahun
Dapat dilihat bahwa dengan mengambil skala 100t / jam sebagai contoh, proses penguapan gabungan dapat memulihkan peningkatan investasi dalam setengah tahun, dan menghemat 1557 (10000 RMB) setiap tahun di masa depan, dengan manfaat ekonomi yang cukup besar.
Kapasitas penanganan dapat mencapai 100T/jam, dengan keunggulan seperti ruang lantai yang kecil, struktur yang kompak, operasi yang stabil dan sebagainya.
Gambar prinsip kerja

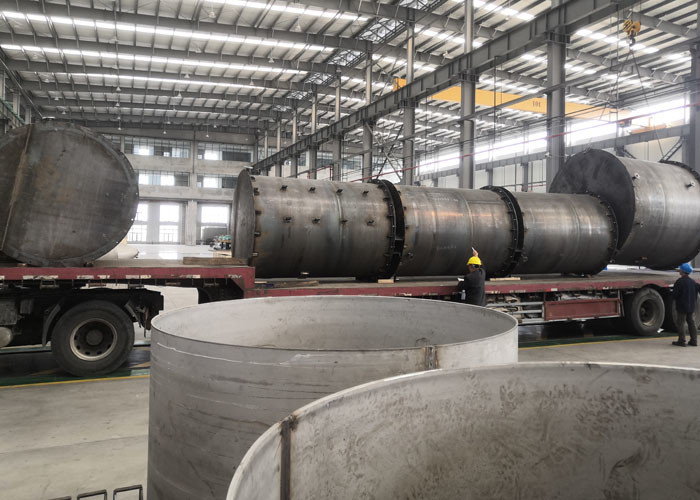

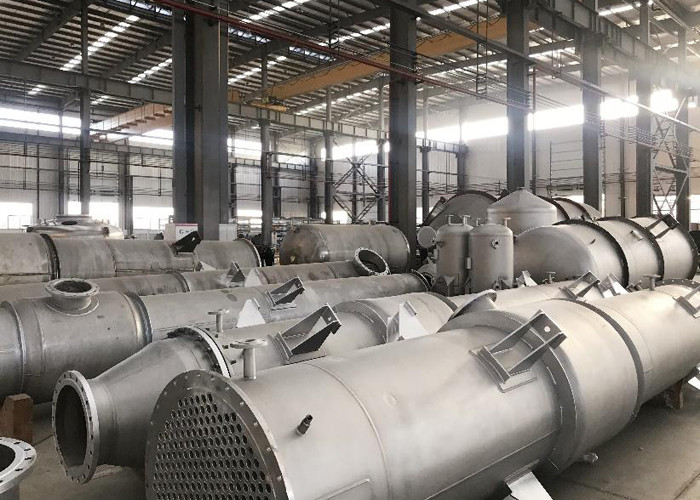

Kemampuan Produksi dan sertifikat kami
