Konsumsi Uap Rendah Evaporator Piring Bantal Timbul Ganda
Aplikasi MVR
MVR hemat energi, teknologi penguapan suhu rendah menggantikan evaporator sederhana.MVR banyak digunakan di banyak aplikasi, antara lain:
Nol Debit Cair untuk pengolahan air limbah industri
Industri kimia untuk penguapan, kristalisasi, dan pemurnian
Konsentrasi garam air garam
Konsentrasi air asin RO
Konsentrasi industri minuman (susu, jus, gula, dll.)
Konsentrasi industri makanan (MSG, kedelai, protein, gula)
Konsentrasi industri farmasi (obat-obatan, vitamin)
Perkenalan produk
Evaporator MVR memampatkan uap suhu rendah melalui kompresor, meningkatkan suhu dan tekanan, dan meningkatkan entalpi, dan kemudian memasuki penukar panas untuk kondensasi untuk memanfaatkan sepenuhnya panas laten uap.Kecuali untuk start-up, uap sekunder dari evaporator tanpa uap mentah selama seluruh proses penguapan dikompresi oleh kompresor, tekanan dan suhu meningkat, dan entalpi meningkat, dan kemudian dikirim ke ruang pemanas evaporator untuk digunakan sebagai uap pemanas.Jaga cairan bahan dalam keadaan mendidih, sementara uap pemanas itu sendiri mengembun menjadi air.Dengan cara ini, uap yang sebelumnya dibuang dimanfaatkan sepenuhnya, panas laten dipulihkan, dan efisiensi termal ditingkatkan.
Prinsip bekerja
Kompres uap sekunder dengan menggunakan kompresor sentrifugal uap atau alat kompresi uap lainnya untuk memastikan sifat fisiknya memenuhi persyaratan untuk memanaskan uap;penguapan yang menggunakannya sebagai uap pemanas hanya membutuhkan pasokan uap segar saat mesin dihidupkan.Setelah memasuki operasi normal, tidak perlu memasok steam baru dan tidak ada (atau sangat sedikit) steam sekunder yang membutuhkan kondensasi.Oleh karena itu, penguapan MVR secara substansial mengurangi permintaan uap tetapi mengkonsumsi lebih banyak daya.
Karakter utama
Daya penggerak utama dari sistem evaporasi MVR adalah energi listrik.Transfer energi listrik ke energi mekanik dan meningkatkan kualitas steam kedua yang lebih ekonomis daripada memproduksi atau membeli steam segar.
Di bawah sebagian besar proses penguapan, sistem tidak memerlukan uap segar selama operasi.Hanya perlu beberapa kompensasi uap untuk pemanasan awal bahan baku ketika energi panas dari produk habis atau cairan induk tidak dapat didaur ulang karena kebutuhan proses.
Tidak perlu kondensor independen untuk kondensasi uap kedua, jadi tidak perlu sirkulasi air pendingin.Sumber daya air dan energi listrik akan dihemat.
Dibandingkan dengan evaporator tradisional, perbedaan suhu evaporator MVR jauh lebih kecil, dapat mencapai penguapan sedang, sangat meningkatkan kualitas produk dan mengurangi pengotoran.
Suhu penguapan sistem dapat dikontrol dan sangat cocok untuk penguapan konsentrasi produk sensitif termal.
Konsumsi energi dan biaya operasi terendah.
Operasi
Pengoperasian dua proses penguapan untuk pengolahan lindi hitam bubur jerami gandum ditunjukkan pada tabel.
Pengoperasian dua proses penguapan untuk mengolah cairan hitam bubur kertas
barang | 5 stasiun efek | gabungan proses penguapan | ||
Pra konsentrasi MVR | Stasiun penguapan 5-efek | |||
Air evaporasi (t/jam) | 100 | 64.28 | 35.72 | |
Konsentrasi masuk (%) | 10 | 10 | 20 | |
Konsentrasi keluar (%) | 45 | 20 | 45 | |
Area penguapan (㎡) | 10000 | 8500 | 4000 | |
Area kondensor (㎡) | 800 | / | 300 | |
Konsumsi | Uap (t/jam) | 25 | / | 9 |
Listrik (kWh / jam) | 500 | 1600 | 180 | |
Air (t / jam) | 900 | / | 350 | |
Biaya operasional | RMB/jam | 4500 | 960 | 1633 |
Kapasitas penguapan air RMB / T | 45 | 25.93 | ||
RMBx1000/Hari | 10.8 | 6.2 | ||
RMBx10000/Tahun (340 hari) | 3672 | 2115 |
Catatan: Dalam perkiraan biaya operasi: uap 150rmb/t, listrik 0,6 rmb/kWh, air 0,5rmb/t.
Investasi peralatan proses evaporasi gabungan meningkat: evaporator (2500 m2) 375x10000 RMB;Kompresor MVR 400x10000rmb, total 775x10000 RMB
Pengurangan biaya operasi tahunan dari proses penguapan gabungan: 3672-2115 = 1557 (10000RMB)
Investasi meningkatkan periode pengembalian dari proses penguapan gabungan: 755 1557 = 0,5 tahun
Dapat dilihat bahwa dengan mengambil skala 100t / jam sebagai contoh, proses penguapan gabungan dapat memulihkan peningkatan investasi dalam setengah tahun, dan menghemat 1557 (10000 RMB) setiap tahun di masa depan, dengan manfaat ekonomi yang cukup besar.
Gambar prinsip kerja

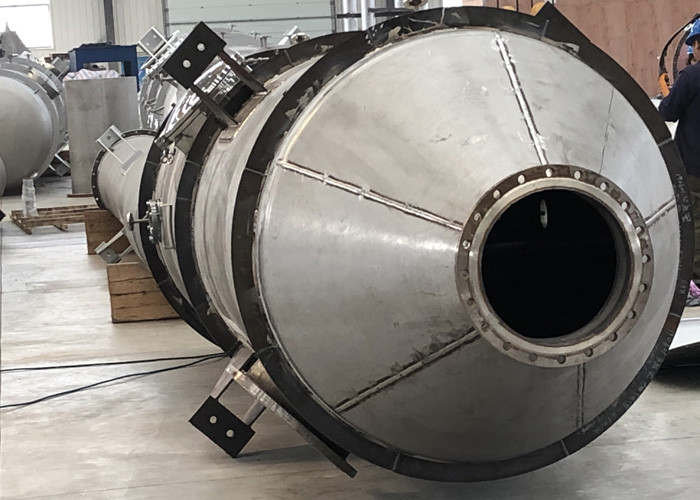

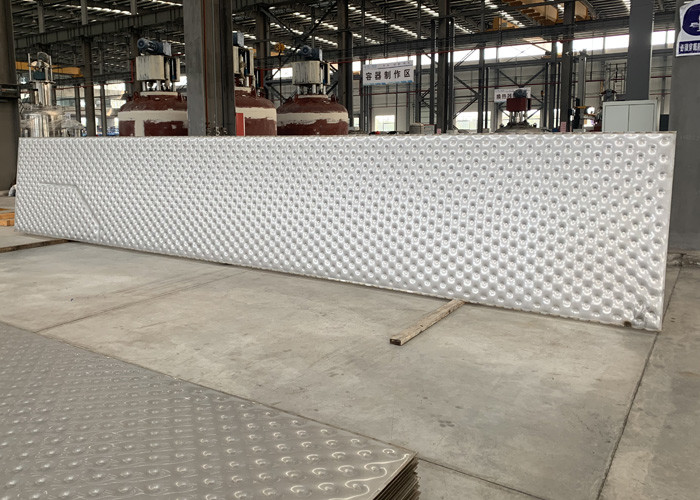

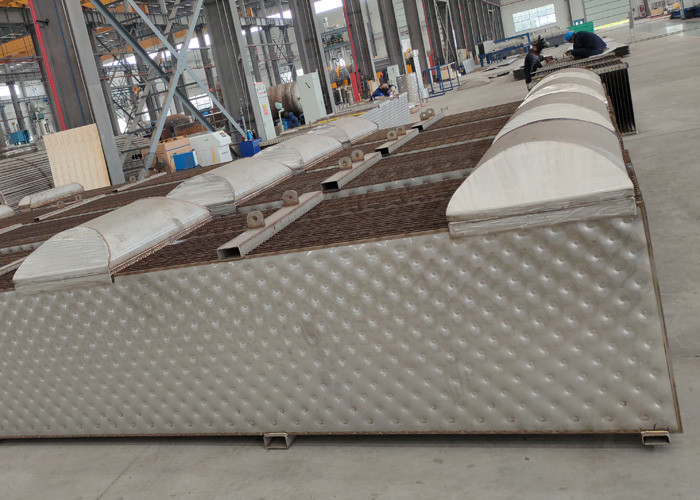

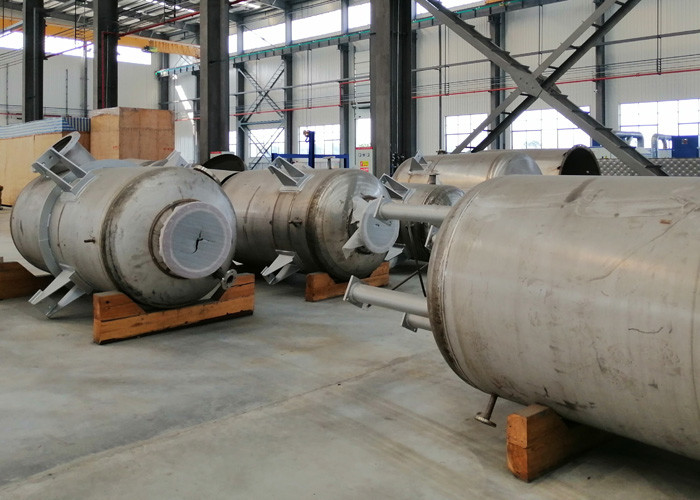

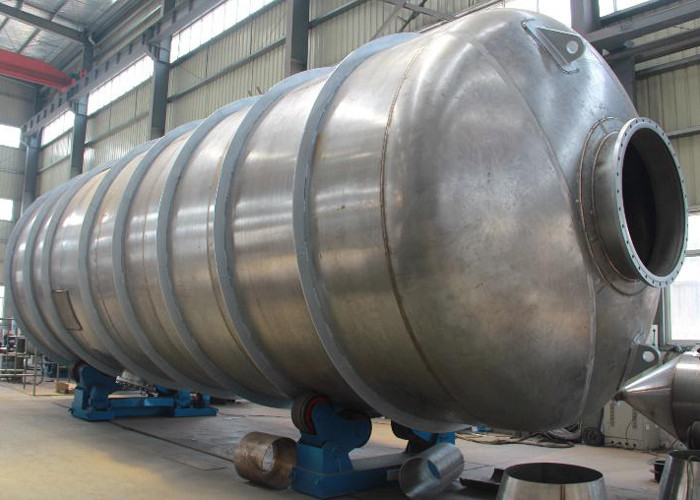

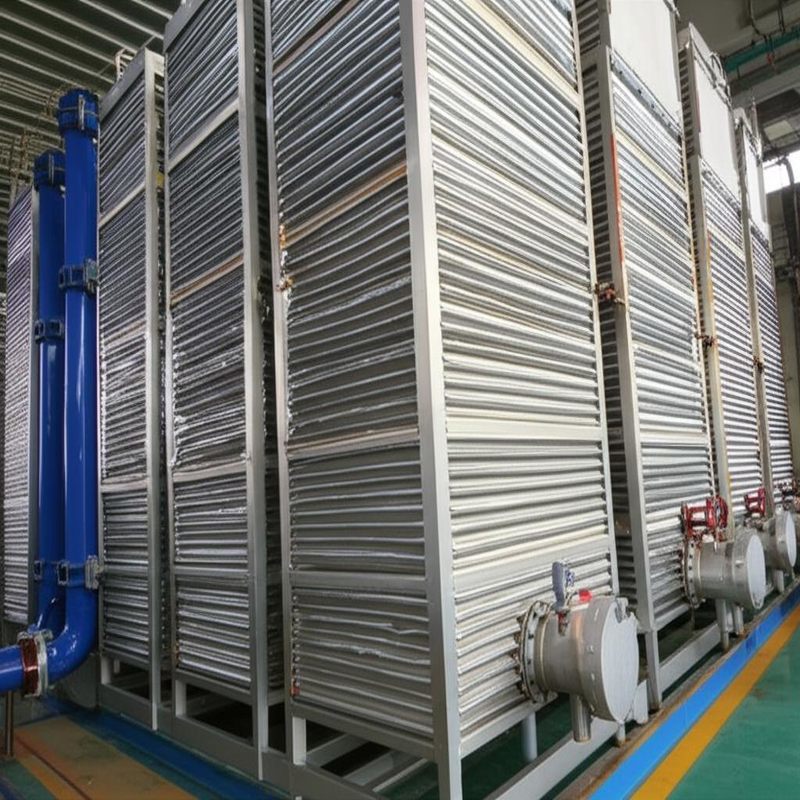

Bengkel
