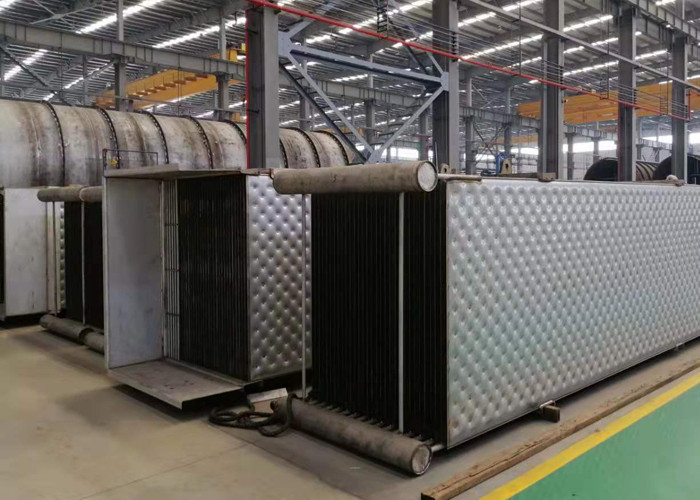

Penukar panas pelat Bantal dilas untuk sistem evaporator MVR film jatuh
Teknologi MVR
Teknologi MVR adalah untuk memampatkan uap sekunder evaporator dengan metode mekanis, meningkatkan tekanan dan suhu, meningkatkan entalpi, dan kemudian mengirimkannya kembali ke ruang pemanas evaporator untuk digunakan sebagai uap pemanas, sehingga dapat menjaga umpan cair dalam keadaan mendidih, sedangkan uap pemanas itu sendiri mengembun menjadi air.Dibandingkan dengan teknologi penguapan multi efek, teknologi MVR mengompresi dan mendaur ulang semua uap sekunder dan memulihkan panas laten, sehingga lebih hemat energi daripada teknologi penguapan multi efek.
Keunggulan Teknologi MVR:
Setelah start-up, tidak perlu steam segar, atau sejumlah kecil steam segar dikonsumsi, sehingga biaya operasi rendah.
Struktur sederhana, operasi efek tunggal, menyederhanakan pipa, instrumen, sistem kelistrikan.
Mudah untuk memulai, operasi sederhana, operasi stabil, lebih sedikit perawatan.
Ini menempati ruang kecil dan memiliki beberapa utilitas.Secara umum, tidak perlu kondensor dan menara pendingin.
Pengoperasian dua proses penguapan untuk pengolahan lindi hitam bubur jerami gandum ditunjukkan pada tabel.
Pengoperasian dua proses penguapan untuk mengolah cairan hitam bubur kertas
| barang | 5 stasiun efek | gabungan proses penguapan | ||
| Pra konsentrasi MVR | Stasiun penguapan 5-efek | |||
| Air evaporasi (t/jam) | 100 | 64.28 | 35.72 | |
| Konsentrasi masuk (%) | 10 | 10 | 20 | |
| Konsentrasi keluar (%) | 45 | 20 | 45 | |
| Area penguapan (㎡) | 10000 | 8500 | 4000 | |
| Area kondensor (㎡) | 800 | / | 300 | |
| Konsumsi | Uap (t/jam) | 25 | / | 9 |
| Listrik (kWh / jam) | 500 | 1600 | 180 | |
| Air (t / jam) | 900 | / | 350 | |
| Biaya operasional | RMB/jam | 4500 | 960 | 1633 |
| Kapasitas penguapan air RMB / T | 45 | 25.93 | ||
| RMBx1000/Hari | 10.8 | 6.2 | ||
| RMBx10000/Tahun (340 hari) | 3672 | 2115 | ||
Catatan: Dalam perkiraan biaya operasi: uap 150rmb/t, listrik 0,6 rmb/kWh, air 0,5rmb/t.
Investasi peralatan proses evaporasi gabungan meningkat: evaporator (2500 m2) 375x10000 RMB;Kompresor MVR 400x10000rmb, total 775x10000 RMB
Pengurangan biaya operasi tahunan dari proses penguapan gabungan: 3672-2115 = 1557 (10000RMB)
Investasi meningkatkan periode pengembalian dari proses penguapan gabungan: 755 1557 = 0,5 tahun
Dapat dilihat bahwa dengan mengambil skala 100t / jam sebagai contoh, proses penguapan gabungan dapat memulihkan peningkatan investasi dalam setengah tahun, dan menghemat 1557 (10000 RMB) setiap tahun di masa depan, dengan manfaat ekonomi yang cukup besar.
Efisiensi energi sebaik mungkin
Dibandingkan dengan evaporator multi-efek, evaporator MVR mengkonsumsi energi yang jauh lebih sedikit.
Desain tidak berbusa
Kecepatan uap rendah di dalam evaporator, laju geser rendah, dan konstruksi film jatuh aliran bebas adalah keuntungan dari desain dalam meminimalkan pembentukan busa.Ini sangat penting dalam evaporator MVR, tidak hanya untuk memaksimalkan produksi kondensat bersih, tetapi juga untuk perlindungan kompresor atau kipas.
Desain non-plugging

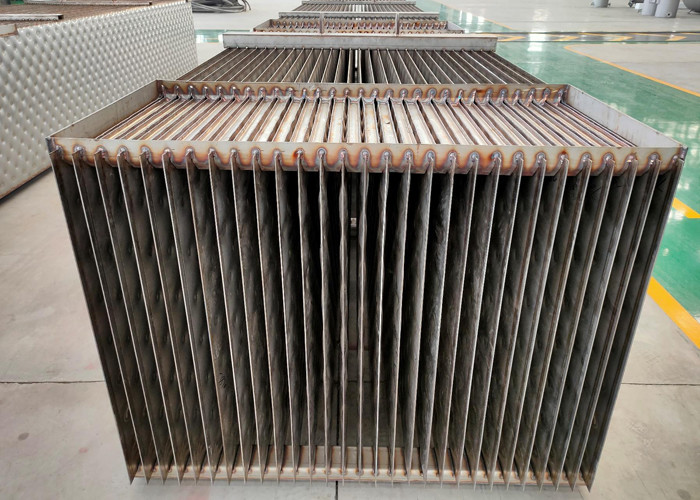

Distribusi minuman keras yang seragam dari minuman keras di atas lamela, dan redistribusi terus menerus dari minuman keras yang dibuat oleh bentuk berlesung pipit dari permukaan lamela, memastikan permukaan pemanas yang benar-benar basah dan menghilangkan penskalaan lokal atau konsentrasi berlebih dari minuman keras.Permukaan pemanas lamella memastikan bahwa kerak yang larut dalam air dapat dibersihkan dengan pencucian pengenceran sederhana, menghilangkan kebutuhan untuk pemadaman yang memakan waktu dan mahal untuk pembersihan.
Kondensat terbersih
Pemisahan kondensat yang sangat efisien di saluran evaporator dan lamela, ditambah pengupasan fraksi kondensat busuk yang terintegrasi, menghasilkan air bersih dan dapat digunakan kembali.
Gambar prinsip kerja
