Evaporator MVR rekompresi uap mekanis suhu rendah terintegrasi multi-efek yang cerdas
Deskripsi MVR
MVR adalah singkatan dari Mechanical Vapor Recompression.Dibutuhkan penggunaan kompresor untuk mengompresi kembali uap kedua (suhu rendah dan tekanan rendah) yang diuapkan dari bahan cair, untuk menaikkan suhu dan tekanannya, sehingga dapat digunakan kembali sebagai sumber pemanas untuk menguapkan bahan cair lagi.Selama penguapan evaporator multi efek normal, uap kedua dari satu efek tidak dapat digunakan sebagai sumber pemanas dari efeknya sendiri, hanya dapat digunakan untuk efek lainnya.Jika ingin digunakan untuk efek sendiri, harus menyediakan energi ekstra untuk meningkatkan suhu (tekanan), dan pompa jet uap hanya dapat mengompres sebagian uap kedua, sedangkan MVR Evaporator dapat mengompres semua uap kedua di dalam evaporator.
Proses penguapan MVR adalah uap suhu rendah yang dikompresi oleh kompresor, suhu dan tekanan meningkat, peningkatan entalpi, dan kemudian memasuki penukar panas untuk mengambil keuntungan penuh dari panas laten uap.Selain dari drive dimulai, seluruh penguapan tidak perlu uap.
Aplikasi:
Ini dapat digunakan secara luas untuk Susu, glukosa, asam organik, VC, xilosa, farmasi, pabrik, industri kimia, perlindungan lingkungan, daur ulang limbah, pembuatan kertas, industri pembuatan garam seperti penguapan dan konsentrasi, kristalisasi penguapan, proses penguapan suhu rendah dll.
Fitur utama:
MVR memiliki lebih banyak keuntungan, seperti hemat energi, efisiensi termal yang tinggi, konsumsi daya yang rendah, tidak ada polusi, peralatan operasi yang stabil, operasi sederhana, otomatisasi tinggi dan peralatan kompak, mencakup ruang area kecil, dan menghemat sistem pendingin.Terutama berlaku untuk pabrik yang ingin memperluas pasokan uap dan air tetapi ruang tidak mencukupi, dan membutuhkan air dingin dan air kondensasi untuk situasi penguapan suhu rendah, dapat menghemat investasi dan mendapatkan efek penghematan energi yang baik.
Karakteristik Teknis MVR
Teknologi MVR menggunakan uap yang dihasilkan untuk panas, bukan sumber panas yang mahal
Teknologi MVR tidak memerlukan menara pendingin, sangat mengurangi penggunaan air pendingin
Teknologi MVR lebih efisien daripada teknologi evaporasi multi-efek tradisional yang menghemat energi dan mengurangi biaya pengoperasian
Teknologi MVR benar-benar hemat energi, hemat air, ramah lingkungan, dan membantu daur ulang sumber daya
Teknologi MVR mencapai penguapan suhu rendah, sangat mengurangi dampak pada material Anda
Struktur sistem teknologi MVR sederhana, sepenuhnya otomatis, dengan operasi berkelanjutan
Sistem MVR terdiri dari evaporator, kompresor uap, separator, pompa, perpipaan, instrumentasi, dan komponen kontrol listrik.
Sistem MVR dapat dirancang di sekitar evaporator sederhana atau evaporator tabung film jatuh yang canggih
Sistem MVR dapat menggunakan kompresi uap sederhana atau pompa akar canggih
Sistem MVR dapat memiliki penahanan cairan yang rendah, atau sistem tangki volume yang lebih besar
Sistem MVR dapat mencapai berbagai penguapan, desain proses dan komposisi cairan akan menentukan ini
Perbandingan biaya operasi
Pengoperasian kedua proses evaporasi untuk perlakuan ditunjukkan pada tabel.
Pengoperasian dua proses penguapan untuk mengolah air limbah kertas.
| barang | 5 stasiun efek | proses penguapan gabungan | ||
| Pra konsentrasi MVR | Stasiun penguapan 5-efek | |||
| Air evaporasi (t/jam) | 100 | 64.28 | 35.72 | |
| Konsentrasi masuk (%) | 10 | 10 | 20 | |
| Konsentrasi keluar (%) | 45 | 20 | 45 | |
| Area penguapan (㎡) | 10000 | 8500 | 4000 | |
| Area kondensor (㎡) | 800 | / | 300 | |
| Konsumsi | Uap (t/j) | 25 | / | 9 |
| Listrik (kWh / jam) | 500 | 1600 | 180 | |
| Air (t / jam) | 900 | / | 350 | |
| Biaya operasional | RMB/jam | 4500 | 960 | 1633 |
| Kapasitas penguapan air RMB / T | 45 | 25.93 | ||
| RMBx1000/Hari | 10.8 | 6.2 | ||
| RMBx10000/Tahun (340 hari) | 3672 | 2115 | ||
Catatan: Dalam perkiraan biaya operasi: uap 150rmb/t, listrik 0,6 rmb/kWh, air 0,5rmb/t.
Investasi peralatan proses evaporasi gabungan meningkat: evaporator (2500 m2) 375x10000 RMB;Kompresor MVR 400x10000rmb, total 775x10000 RMB
Pengurangan biaya operasi tahunan dari proses penguapan gabungan: 3672-2115 = 1557 (10000RMB)
Investasi meningkatkan periode pengembalian dari proses penguapan gabungan: 755 1557 = 0,5 tahun
Dapat dilihat bahwa mengambil skala 100t / jam sebagai contoh, proses penguapan gabungan dapat memulihkan peningkatan investasi dalam setengah tahun, dan menghemat 1557 (10000 RMB) setiap tahun di masa depan, dengan manfaat ekonomi yang cukup besar.
Kapasitas penanganannya bisa mencapai 100T/jam, dengan keunggulan seperti ruang lantai yang kecil, struktur yang kompak, operasi yang stabil dan sebagainya.
Gambar prinsip kerja

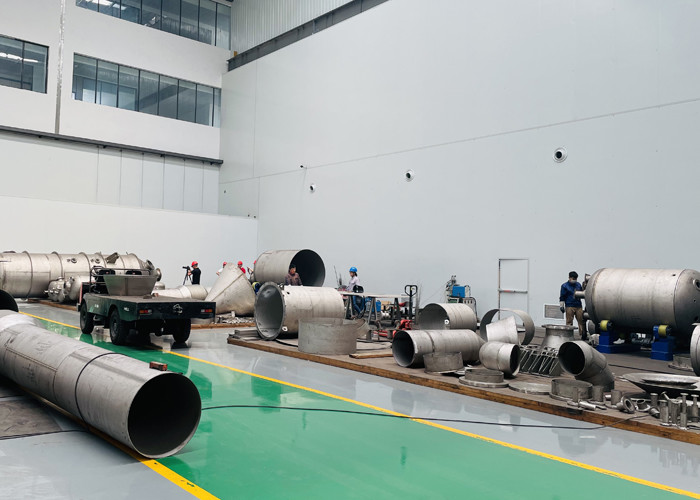

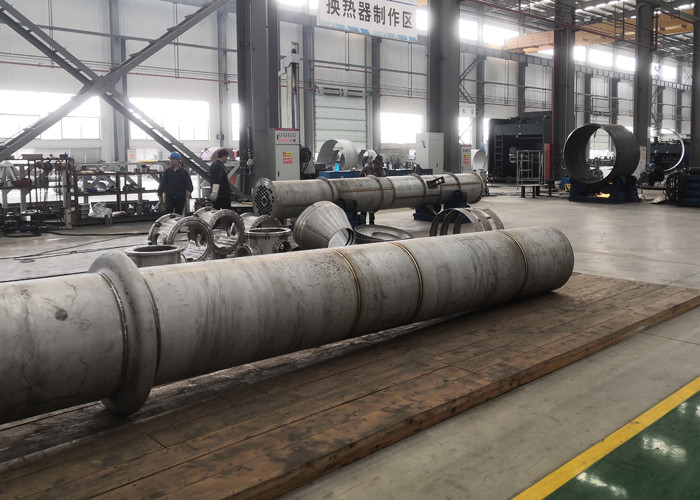

Kemampuan Produksi dan sertifikat kami
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
