Evaporator vakum efek ganda yang efisien untuk air laut / air industri pemasok cina
Deskripsi MVR
Evaporator MVR memampatkan uap suhu rendah melalui kompresor, meningkatkan suhu dan tekanan, dan meningkatkan entalpi, dan kemudian memasuki penukar panas untuk kondensasi untuk memanfaatkan sepenuhnya panas laten uap.
Kecuali untuk start-up, uap sekunder dari evaporator tanpa uap mentah selama seluruh proses penguapan dikompresi oleh kompresor, tekanan dan suhu meningkat, dan entalpi meningkat, dan kemudian dikirim ke ruang pemanas evaporator untuk digunakan sebagai uap pemanas.Jaga cairan bahan dalam keadaan mendidih, sementara uap pemanas itu sendiri mengembun menjadi air.
Dengan cara ini, uap yang sebelumnya dibuang dimanfaatkan sepenuhnya, panas laten diperoleh kembali, dan efisiensi termal ditingkatkan.Ekonomi uap mentah setara dengan 30 efek penguapan multi-efek.
Fitur utama:
Teknologi hemat energi evaporator MVR adalah teknologi evaporator internasional yang paling canggih, hanya membutuhkan sedikit uap hidup (Ketika memulai evaporator membutuhkan sedikit uap hidup, selama berjalan normal hampir tidak perlu uap hidup), yang sangat mengurangi biaya operasi bisnis, mengurangi pencemaran lingkungan.
Karena mengadopsi sumber panas pasokan kompresor, ada sedikit perbedaan suhu yang dibandingkan dengan evaporator tradisional, dan dapat mencapai penguapan sedang, sangat meningkatkan kualitas produk dan mengurangi pengotoran.
Tidak perlu kondensor atau hanya perlu kondensor ukuran kecil, struktur dan prosesnya cukup sederhana, dapat menjadi operasi otomatis penuh, berjalan terus menerus, aman dan andal.
Sistem internal evaporator ini dilengkapi dengan pipa bersih CIP, yang dapat mencapai bersih di tempat, mudah dioperasikan dan tanpa sudut mati.
Bahan cair dapat diuapkan di bawah suhu rendah (50-100 ) di evaporator ini, bahan cair seragam dan tanpa bahan berjalan, tidak mudah kokas, denaturasi pemanasan bahan minimal.
Karena penggunaan panas laten uap sekunder daur ulang 100%, hindari penggunaan uap hidup sepenuhnya, sehingga sangat mengurangi konsumsi uap.
Untuk bahan peka panas dapat digunakan dengan pompa vakum, yang dapat dilakukan di dekat tekanan absolut di bawah vakum, sehingga untuk mewujudkan penguapan suhu rendah, suhu penguapan minimum bisa 50 .
Kontrol dan otomatisasi proses yang sederhana——Karena jumlah retensi cairan yang kecil, evaporator film yang jatuh dapat diubah sesuai dengan tingkat vakum/kapasitas pengumpanan/konsentrasi/suhu yang berbeda, yang merupakan kondisi dasar untuk kualitas produk yang stabil.
Singkatnya, keunggulan sistem MVR adalah sebagai berikut:
1. hemat energi: efisiensi termal yang tinggi, hemat energi, konsumsi daya yang lebih rendah, konsumsi energi sekitar 1/6 sampai 1/5 dari evaporator tradisional.secara signifikan mengurangi biaya operasi
2. Perlindungan lingkungan
3. Biaya operasi rendah: hanya evaporator tradisional Sepertiga hingga setengahnya
4. Suhu penguapan rendah, peralatan baja tahan karat yang sulit korosi, sulit untuk diukur, sangat cocok untuk bahan yang peka terhadap panas
5.Otomatis: Seluruh sistem mewujudkan kontrol otomatis mulai dari pengisian, pemanasan awal, penguapan, pembersihan, pemeliharaan, dan langkah-langkah lainnya.Menghindari kesalahan manusia, mengurangi biaya tenaga kerja, meningkatkan kualitas produk
6. Jejak kecil
7.Menghindari pembelian boiler, investasi konstruksi cerobong asap dan biaya pemeliharaan
Perbandingan biaya operasi
Pengoperasian kedua proses evaporasi untuk perlakuan ditunjukkan pada tabel.
Pengoperasian dua proses penguapan untuk mengolah air limbah kertas.
barang | 5 stasiun efek | proses penguapan gabungan | ||
Pra konsentrasi MVR | Stasiun penguapan 5-efek | |||
Air evaporasi (t/jam) | 100 | 64.28 | 35.72 | |
Konsentrasi masuk (%) | 10 | 10 | 20 | |
Konsentrasi keluar (%) | 45 | 20 | 45 | |
Area penguapan (㎡) | 10000 | 8500 | 4000 | |
Area kondensor (㎡) | 800 | / | 300 | |
Konsumsi | Uap (t/j) | 25 | / | 9 |
Listrik (kWh / jam) | 500 | 1600 | 180 | |
Air (t / jam) | 900 | / | 350 | |
Biaya operasional | RMB/jam | 4500 | 960 | 1633 |
Kapasitas penguapan air RMB / T | 45 | 25.93 | ||
RMBx1000/Hari | 10.8 | 6.2 | ||
RMBx10000/Tahun (340 hari) | 3672 | 2115 |
Catatan: Dalam perkiraan biaya operasi: uap 150rmb/t, listrik 0,6 rmb/kWh, air 0,5rmb/t.
Investasi peralatan proses evaporasi gabungan meningkat: evaporator (2500 m2) 375x10000 RMB;Kompresor MVR 400x10000rmb, total 775x10000 RMB
Pengurangan biaya operasi tahunan dari proses penguapan gabungan: 3672-2115 = 1557 (10000RMB)
Investasi meningkatkan periode pengembalian dari proses penguapan gabungan: 755 1557=0,5 tahun
Dapat dilihat bahwa mengambil skala 100t / jam sebagai contoh, proses penguapan gabungan dapat memulihkan peningkatan investasi dalam setengah tahun, dan menghemat 1557 (10000 RMB) setiap tahun di masa depan, dengan manfaat ekonomi yang cukup besar.
Kapasitas penanganannya bisa mencapai 100T/jam, dengan keunggulan seperti ruang lantai yang kecil, struktur yang kompak, operasi yang stabil dan sebagainya.
Gambar prinsip kerja

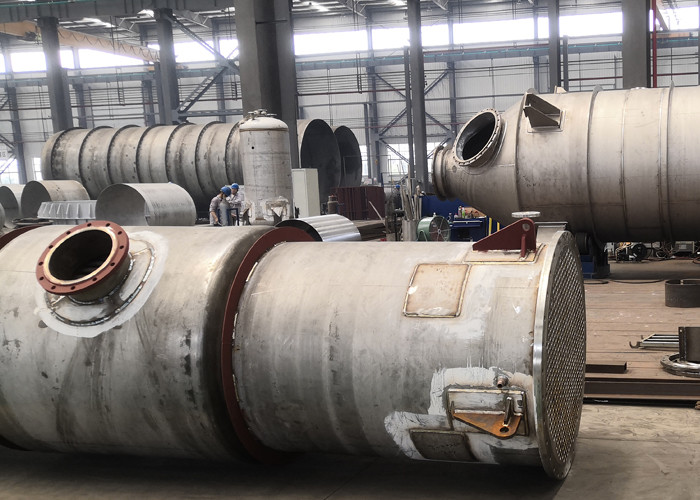

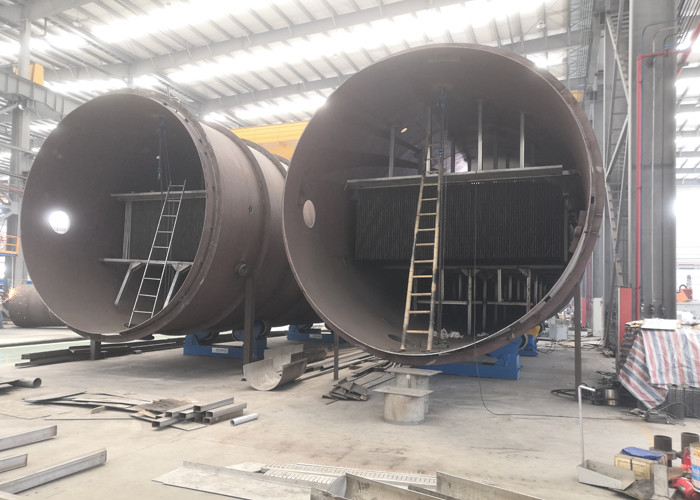

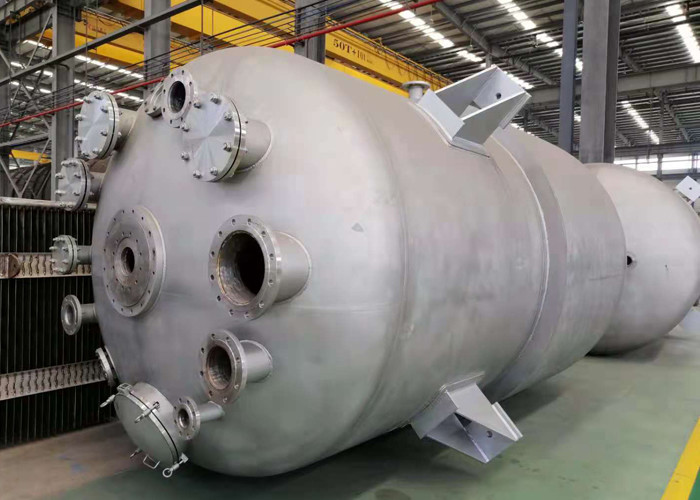

Kemampuan Produksi dan sertifikat kami
