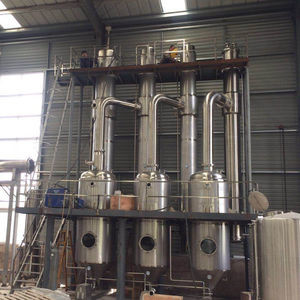

Sistem Evaporator MVR Sirkulasi Paksa Digunakan Dalam Peralatan Distilasi Minyak Atsiri

Sistem Evaporator TVR yang disesuaikan dalam Makanan & Minuman, industri Kimia

Rekompresi Uap Termal (TVR)

Sebuah metode untuk mengurangi konsumsi energi dari sistem evaporator yang dipanaskan dengan uap.

Menggunakan uap bertekanan tinggi sebagai fluida penggerak ke ejektor uap, untuk mengalirkan uap bertekanan lebih rendah yang didaur ulang dan melepaskan uap gabungan pada tekanan menengah yang lebih berguna.

Siklus kompresi uap bergantung pada suhu kondensasi uap bertekanan rendah yang meningkat dengan meningkatnya tekanan.

Cara Kerja Evaporator Rekompresi Uap Termal

Untuk mengurangi konsumsi energi, uap air dari evaporator dialirkan dan dikompresi dengan uap bertekanan tinggi di dalam termokompresor sehingga dapat dikondensasikan di dalam penukar panas evaporator.Tekanan yang dihasilkan adalah perantara dari uap penggerak dan uap air.Thermocompressor mirip dengan steam-jet air ejector yang digunakan untuk menjaga vakum di evaporator.

Hanya sebagian uap dari evaporator yang dapat dikompresi dalam termokompresor dengan sisanya dikondensasikan dalam penukar panas atau kondensor efek berikutnya.Sebuah termokompresor biasanya digunakan pada evaporator efek tunggal atau efek pertama dari evaporator efek ganda atau tiga untuk mengurangi konsumsi energi.Seperti rekompresi mekanis, rekompresi termal lebih berlaku untuk cairan dengan titik didih rendah dan suhu diferensial rendah hingga sedang dalam penukar panas untuk meminimalkan rasio kompresi.

Evaporator efek ganda dengan rekompresi termal membutuhkan uap 33% lebih sedikit daripada efek ganda konvensional.Intinya, penggunaan uap untuk efek ganda dengan rekompresi termal sebanding dengan penggunaan evaporator efek tiga.

APLIKASI

Evaporator Falling Film TVR menyediakan sistem penguapan yang sepenuhnya otomatis dan berkelanjutan.Evaporator Falling Film TVR cocok untuk produksi rangkaian lengkap produk.Sistem ini dirancang khusus pelanggan, dan karenanya tersedia untuk berbagai komposisi dan kapasitas produk.

HIGHLIGHT

Proses produksi yang lama karena standar higienis yang tinggi

Teknologi yang terbukti

Dapat dibersihkan sepenuhnya (Membersihkan di Tempat)

PRINSIP BEKERJA

TVR Falling Film Evaporator diumpankan dari area proses basah.Dari produk tangki keseimbangan dipanaskan sampai setidaknya suhu didih dari calandria pertama, tergantung pada permintaan produk akhir.Hal ini dapat dilakukan dengan penukar panas pelat, penukar panas tabung dan/atau pemanas langsung dengan menggunakan kondensat, kelebihan uap, uap dan/atau air panas.Setelah proses pemanasan produk diumpankan ke calandria pertama dimana produk mulai menguap.Evaporator bekerja sesuai dengan prinsip film jatuh, yang berarti produk dan uap mengalir ke bawah melalui tabung.Di bagian bawah, konsentrat jatuh dan uap tersedot ke dalam separator, dimana tetesan konsentrat yang lebih kecil dipisahkan dari uapnya.Produk yang terkonsentrasi dipompa ke pass berikutnya, dimana produk lebih terkonsentrasi.Setelah produk pass calandria terakhir dipompa, tergantung pada produk dan sifat konsentrat yang dibutuhkan, ke calandria berikutnya, tangki konsentrat dari pengering atau melalui flash cooler ke tangki kristalisasi.Karena jumlah penguapan air terbatas dan perbedaan suhu yang dibutuhkan relatif tinggi, uap digunakan sebagai tenaga pendorong.Ini disebut sebagai rekompresi uap termal (TVR).Bergantung pada kapasitas dan kebutuhan produk tertentu, jumlah tahapan dan termo-kompresor ditentukan.Pengontrol densitas dalam aliran konsentrat digunakan untuk mengatur aliran uap ke termo-kompresor.

Cara Kerja Evaporator Rekompresi Uap Termal

Untuk mengurangi konsumsi energi, uap air dari evaporator dialirkan dan dikompresi dengan uap bertekanan tinggi di dalam termokompresor sehingga dapat dikondensasikan di dalam penukar panas evaporator.Tekanan yang dihasilkan adalah perantara dari uap penggerak dan uap air.Thermocompressor mirip dengan steam-jet air ejector yang digunakan untuk menjaga vakum di evaporator.

Hanya sebagian uap dari evaporator yang dapat dikompresi dalam termokompresor dengan sisanya dikondensasikan dalam penukar panas atau kondensor efek berikutnya.Sebuah termokompresor biasanya digunakan pada evaporator efek tunggal atau efek pertama dari evaporator efek ganda atau tiga untuk mengurangi konsumsi energi.Seperti rekompresi mekanis, rekompresi termal lebih berlaku untuk cairan dengan titik didih rendah dan suhu diferensial rendah hingga sedang dalam penukar panas untuk meminimalkan rasio kompresi.

Evaporator efek ganda dengan rekompresi termal membutuhkan uap 33% lebih sedikit daripada efek ganda konvensional.Intinya, penggunaan uap untuk efek ganda dengan rekompresi termal sebanding dengan penggunaan evaporator efek tiga.

MVR dan peralatan evaporasi tiga efek membandingkan biaya operasional:

FAQ

Apa perbedaan antara evaporator MVR dan TVR?

MVR adalah sistem Rekompresi Uap Mekanis, sumber energinya adalah Daya / Listrik, konsumsi energi sangat rendah

TVR adalah sistem Rekompresi Uap Termal - sumber energi adalah uap, konsumsi energi tergantung pada jumlah tahap (calandrias) penguapan.

Mengapa menggunakan evaporator Falling Film?

Evaporator film jatuh adalah cara lembut untuk menghilangkan air dengan cara yang sangat hemat energi.Jejak kecil untuk penguapan tinggi.

Seberapa tinggi Anda bisa mencapai padatan total?

Ini sangat tergantung pada jenis produk, semua produk harus dipertimbangkan secara individual, sebagian besar kelengketan dan viskositas akan menentukan total padatan.

Apakah viskositas berdampak pada kemungkinan untuk menggunakan evaporator?

Ya, viskositas merupakan faktor yang sangat penting untuk penguapan yang baik, produk harus dapat dipompa.

Jenis produk apa yang dapat Anda jalankan di evaporator film jatuh?

Hampir semua cairan yang dapat dipompa dan produk yang larut dapat dijalankan pada evaporator film jatuh.

Parameter kristalisasi penguapan rekompresi uap termal:

Penguapan (t / jam) 0,5-4

Konsumsi uap mentah (t/h) 0,2x penguapan/pengukur tiga efek

Tekanan uap mentah (MPa) 0,2-0,4

Rasio konsumsi energi uap (t/t) 0,02

Daya listrik (Kw) (28-62)x penguapan

Kompresor menyediakan kisaran suhu 10-40 ℃

Kisaran suhu penguapan 40-80 ℃
