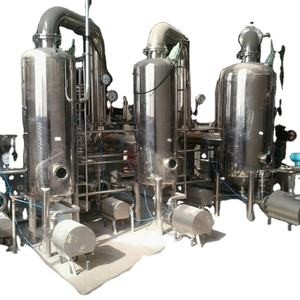

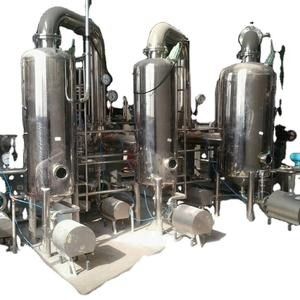

TVR Stainless Steel Evaporator Kolom Distilasi TVR efisien tinggi Skala industri dengan pompa jet uap
EAPORATOR TVR
Evaporator TVR menggunakan Rekompresi Uap Termal untuk mengompres ulang sebagian uap dari pemisah uap dan mencampurnya dengan uap untuk memanaskan tahap pertama.
Proses untuk evaporator TVR
Rekompresi Uap Termal (TVR) biasanya terjadi di satu atau lebih tahap dengan menggunakan uap bertekanan sedang atau tinggi dalam ejektor yang mendaur ulang sebagian uap dari pemisah uap dan mencampurnya dengan uap.Campuran ini digunakan untuk pemanasan tahap penguapan pertama.
Konsumsi uap untuk evaporator TVR akan bervariasi antara kira-kira.0,3 - 0,07 kg uap per kg penguapan air tergantung pada jumlah tahap di mana kompresi ulang dilakukan.
Desain ini menyediakan mesin yang lebih murah daripada desain pemanas uap langsung tetapi membutuhkan tekanan uap motif.
Kompresor termo
Kompresor termo dirancang untuk mendaur ulang energi panas dengan menangkap dan mengompres ulang limbah uap untuk digunakan di tempat lain.
Kompresor termo, seperti ejektor, tidak memiliki bagian yang bergerak.Desain mekanik terdiri dari steam chest, nozzle holder, nozzle, dan diffuser.
Kompresor termo menggunakan uap bertekanan tinggi, sebagai cairan penggerak, yang masuk ke peti uap dan mengembang melalui nosel.
Uap berkecepatan tinggi kemudian memasukkan uap limbah, ke dalam ruang pencampuran tempat cairan digabungkan.
Cairan campuran kemudian dikompresi kembali ke tekanan langsung melalui diffuser, yang bertindak sebagai nosel secara terbalik, mengubah energi kecepatan menjadi energi tekanan.
Kompresor termo dirancang untuk aplikasi dalam industri makanan, minyak bumi, kimia, listrik, dan kertas.Rekompresi termal biasanya diterapkan di industri susu dan jus untuk menangkap kembali dan menggunakan kembali uap dari evaporator selama proses pemekatan.
Semua kompresor termo dirancang khusus dan diuji kinerjanya untuk memenuhi spesifikasi klien kami.
Untuk mempelajari lebih lanjut tentang sistem pemulihan panas kompresor termo, dan untuk mendiskusikan proses atau aplikasi khusus Anda, jangan ragu untuk menghubungi kami.
Karakteristik
Hanya sebagian kecil dari energi penguapan yang harus digunakan dalam bentuk uap hidup.
Biaya investasi rendah.
Perkuatan di pabrik yang ada adalah mungkin.
Cocok untuk berbagai aplikasi.
Varian
Tingkatkan jumlah tahapan untuk mengurangi konsumsi uap.
Dengan atau tanpa pemisahan garam.
Konsep pemanasan awal yang berbeda.
Kondensasi uap surplus dalam kondensor pencampuran atau permukaan.
| Perbandingan Kinerja untuk BerbedaPenguap | ||||
| Barang | Evaporator efek tunggal | evaporator multi-efek | Penguapan TVR | penguapan MVR |
| Konsumsi energi | konsumsi energi jauh lebih tinggi dari yang lain, 1ton air akan mengkonsumsi 1Ton uap secara teori | konservasi energi secara komparatif | Berdasarkan evaporator multi-efek tradisional, satu efek lagi ditambahkan, tetapi diperlukan tekanan uap yang lebih tinggi | Teknologi paling hemat energi untuk evaporator, tetapi konsumsi daya 10-40kwh |
| Ruang lantai | Kecil | besar | besar | kecil |
| Sumber energi | steam & power, membutuhkan jaringan pipa steam dan boiler | steam & power, membutuhkan jaringan pipa steam dan boiler | steam & power, butuh jaringan pipa steam dan boiler, butuh steam bertekanan tinggi. | listrik, tidak perlu jaringan pipa, semua sistem sirkulasi loop tertutup |
| Otomatisitas | Semi otomatis | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus |
Gambar prinsip kerja

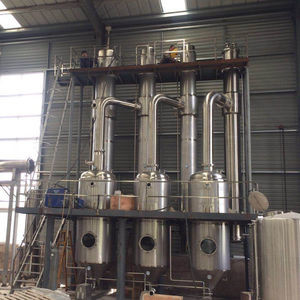

Situs bengkel
Sertifikat
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
