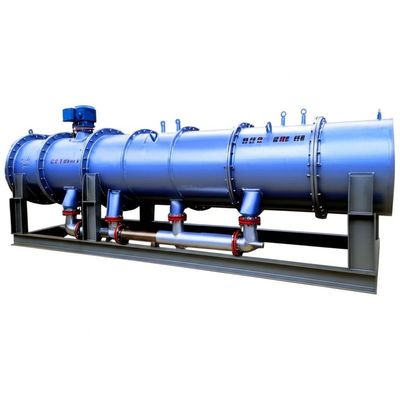

Tipe tabung MVR evaporator system exchanger sirkulasi paksa 480V
Deskripsi Produk
Teknisi-untuk-pesananevaporator MVR tabung (shell-and-tube)dengansirkulasi paksauntuk aliran dengan salinitas tinggi, viskos, dan yang mengandung zat padat. kompresor uap mekanis daur ulang panas laten sebagai tugas utama,sementara penukar tabung memberikan transfer panas yang kuat dan ketahanan pencemaran. Dirancang untuk480Vjaringan dengan operasi otomatis penuh 24/7.
Manfaat Utama
- Pertukaran panas tahan lama:Penukar tabung mentolerir skala / erosi lebih baik daripada piring pada makanan yang sulit.
- Stabil dengan zat padat:Peredaran paksa kecepatan tinggi mempertahankan ΔT/LMTD dan membatasi deposisi.
- OPEX rendah:Kompresi kembali uap mekanis meminimalkan uap segar setelah memulai.
- Jendela tugas luas:Dapat dikonfigurasi untuk konsentrasi, pemulihan mother-liquor, atau pra-kristalisasi ZLD.
- Perbaikan mudah:Bulu lurus atau U-tube bundel, clean-out, dan desain siap CIP.
Proses & Ekonomi Termal
Uap sekunder dikompresi secara mekanis untuk meningkatkan suhu kejenuhan dan digunakan kembali sebagai media pemanasan.melindungi koefisien perpindahan panas di berbagai kimia variabel.
Integrasi Listrik 480V
Integrasi tegangan rendah untuk480V / 60 Hz(50-60 Hz dapat dikonfigurasi). kompresor dan pompa VFD-driven, soft-start, dan filter AFE/harmonik opsional untuk kepatuhan jaringan. transformator MV tersedia atas permintaan.
Bahan & Kemampuan Bersihkan
Bagian basah dalamSS316L/duplex;Titanium/Hastelloypilihan untuk layanan klorida/korosif. tata letak yang dapat terkuras, kepala saluran yang dapat dilepas, skid CIP, dan dosing anti-skala untuk kampanye yang panjang.

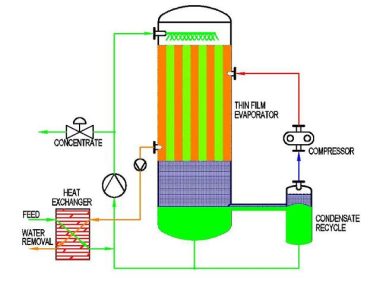

Tinjauan Proses Tubular MVR
- Kondisi pakan:penyaringan/filtrasi, pelembutan atau pH trim untuk mengurangi skala/korosi.
- Pemanas tabung + pemisah:lingkaran kecepatan tinggi di bawah vakum untuk penguapan yang lembut dan efisien.
- Kompresi MVR:Pengurangan kompresor menetapkan ΔT; vakum cangkang mendefinisikan titik didih.
- Pengelolaan kondensat:polishing (filter/RO/AC) untuk penggunaan kembali atau pembuangan yang sesuai.
- Konsentrasi routing:untuk kristalisasi/sentrifugal/pengering atau daur ulang per flow sheet/ZLD.
Komponen Utama
- Pemanas tabung dengan shell-and-tube (lurus/U-tube) dengansirkulasi paksapompa
- Kompresor uap mekanik MVR (turbo/Roots) dengan VFD
- Separator uap-cairan, kondensor, skid penanganan vakum/NCG
- PLC/HMI/SCADA; instrumen (T/P/aliran/konduktor/tingkat); sejarah & akses jarak jauh
- CIP skid; anti-scale dosing; filter polishing kondensat opsional/RO
Kinerja & Ukuran
| Parameter |
Rentang Tipikal* |
| Sumber daya listrik |
480VLV, 60 Hz (50-60 Hz dapat dikonfigurasi) |
| Operasi |
Kontinyu, 24/7 |
| Penggunaan listrik (MVR) |
~15-40 kWh per ton air yang menguap (bergantung tugas/CR) |
| Tekanan cangkang (vakum) |
~6-25 kPa (abs), tergantung pada feed/ΔT |
| Permintaan uap |
Sangat rendah setelah memulai (hanya cadangan / tambahan) |
| Bahan-bahan |
SS316L / duplex; Ti/Hastelloy atas permintaan |
* Kinerja tergantung pada salinitas/viscositas pakan, kecenderungan mencemari, rasio kompresi, dan desain penukar.
FAQ
Kapan memilih tabung di atas piring / piring dan bingkai?
Penukar tabung lebih disukai untuk skala, partikel, atau risiko erosi yang menawarkan ketahanan yang lebih tinggi dan pembersihan mekanis yang lebih mudah.
Bisakah itu terintegrasi ke dalam kereta ZLD kita yang ada?
Ya, biasanya dipasangkan dengan pre-konsentrasi RO/NF di hulu dan pengolahan kristalisasi/padat di hulu.
Bagaimana skala dapat dikelola?
Optimalisasi ΔT/LMTD dan kecepatan, anti-scale dosing, CIP terjadwal, dan peningkatan bahan (misalnya, Ti) untuk garam agresif.
