Sistem Evaporator TVR Industri Kimia Dapat Dibersihkan Sepenuhnya

Sistem Evaporator TVR yang disesuaikan dalam Makanan & Minuman, industri Kimia

Kompresi Uap Termal (TVR)

Sebuah metode untuk mengurangi konsumsi energi dari sistem evaporator yang dipanaskan dengan uap.

Menggunakan uap bertekanan tinggi sebagai fluida penggerak ke ejektor uap, untuk memasukkan uap bertekanan rendah yang didaur ulang dan melepaskan gabungan uap pada tekanan menengah yang lebih berguna.

Siklus kompresi uap bergantung pada suhu kondensasi uap tekanan rendah yang meningkat dengan peningkatan tekanan.

Bagaimana Evaporator Rekompresi Uap Termal Bekerja

Untuk mengurangi konsumsi energi, uap air dari evaporator ditampung dan dikompresi dengan uap bertekanan tinggi dalam termokompresor sehingga dapat dikondensasikan di penukar panas evaporator.Tekanan yang dihasilkan adalah perantara dengan uap motif dan uap air.Sebuah termokompresor mirip dengan ejector uap-jet udara yang digunakan untuk menjaga vakum di evaporator.

Hanya sebagian uap dari evaporator yang dapat dikompresi dalam termokompresor dengan sisanya dikondensasikan dalam penukar panas efek-berikutnya atau kondensor.Sebuah termokompresor biasanya digunakan pada evaporator efek tunggal atau pada efek pertama dari evaporator efek ganda atau tiga untuk mengurangi konsumsi energi.Seperti rekompresi mekanis, rekompresi termal lebih dapat diterapkan pada cairan dengan titik didih rendah dan suhu diferensial rendah hingga sedang dalam penukar panas untuk meminimalkan rasio kompresi.

Evaporator efek ganda dengan rekompresi termal membutuhkan uap 33% lebih sedikit daripada efek ganda konvensional.Pada dasarnya, penggunaan uap untuk efek ganda dengan rekompresi termal sebanding dengan evaporator tiga efek.

APLIKASI

Evaporator Falling Film TVR menyediakan sistem penguapan yang sepenuhnya otomatis dan berkelanjutan.Evaporator Falling Film TVR cocok untuk produksi rangkaian produk yang lengkap.Sistem ini dirancang khusus untuk pelanggan, dan oleh karena itu tersedia untuk berbagai komposisi dan kapasitas produk.

HIGHLIGHT

Produksi yang lama berjalan karena standar higienis yang tinggi

Teknologi terbukti

Dapat dibersihkan sepenuhnya (Membersihkan di Tempat)

PRINSIP BEKERJA

Evaporator Falling Film TVR diumpankan dari area proses basah.Dari produk tangki keseimbangan dipanaskan hingga setidaknya suhu didih calandria pertama, tergantung pada permintaan produk akhir.Ini dapat dilakukan dengan penukar panas pelat, penukar panas tabung dan/atau pemanas langsung dengan menggunakan kondensat, uap berlebih, uap dan/atau air panas.Setelah proses pemanasan produk diumpankan ke calandria pertama dimana produk mulai menguap.Evaporator bekerja sesuai dengan prinsip film jatuh, yang berarti bahwa produk dan uap mengalir ke bawah melalui tabung.Di bagian bawah, konsentrat jatuh dan uap tersedot ke dalam separator, dimana tetesan konsentrat yang lebih kecil dipisahkan dari uap.Produk pekat dipompa ke lintasan berikutnya, di mana produk dipekatkan lebih lanjut.Setelah produk lulus calandria akhir dipompa, tergantung pada produk dan sifat konsentrat yang dibutuhkan, ke calandria berikutnya, tangki konsentrat pengering atau melalui pendingin kilat ke tangki kristalisasi.Karena jumlah penguapan air terbatas dan perbedaan suhu yang dibutuhkan relatif tinggi, uap digunakan sebagai tenaga penggerak.Ini disebut sebagai rekompresi uap termal (TVR).Tergantung pada kapasitas dan kebutuhan produk tertentu, jumlah tahapan dan kompresor termo ditentukan.Sebuah pengontrol densitas dalam aliran konsentrat digunakan untuk mengatur aliran uap ke termo-kompresor.

Bagaimana Evaporator Rekompresi Uap Termal Bekerja

Untuk mengurangi konsumsi energi, uap air dari evaporator ditampung dan dikompresi dengan uap bertekanan tinggi dalam termokompresor sehingga dapat dikondensasikan di penukar panas evaporator.Tekanan yang dihasilkan adalah perantara dengan uap motif dan uap air.Sebuah termokompresor mirip dengan ejector uap-jet udara yang digunakan untuk menjaga vakum di evaporator.

Hanya sebagian uap dari evaporator yang dapat dikompresi dalam termokompresor dengan sisanya dikondensasikan dalam penukar panas efek-berikutnya atau kondensor.Sebuah termokompresor biasanya digunakan pada evaporator efek tunggal atau pada efek pertama dari evaporator efek ganda atau tiga untuk mengurangi konsumsi energi.Seperti rekompresi mekanis, rekompresi termal lebih dapat diterapkan pada cairan dengan titik didih rendah dan suhu diferensial rendah hingga sedang dalam penukar panas untuk meminimalkan rasio kompresi.

Evaporator efek ganda dengan rekompresi termal membutuhkan uap 33% lebih sedikit daripada efek ganda konvensional.Pada dasarnya, penggunaan uap untuk efek ganda dengan rekompresi termal sebanding dengan evaporator tiga efek.

Biaya operasional peralatan evaporasi MVR dan triple effect membandingkan:

FAQ

Apa perbedaan antara evaporator MVR dan TVR?

MVR adalah sistem Rekompresi Uap Mekanik, sumber energi adalah Daya / Listrik, konsumsi energi sangat rendah

TVR adalah sistem Thermal Vapor Recompression- sumber energi adalah uap, konsumsi energi tergantung pada jumlah tahap (calandrias) penguapan.

Mengapa menggunakan evaporator Falling Film?

Evaporator film jatuh adalah cara lembut untuk menghilangkan air dengan cara yang sangat hemat energi.Jejak kecil untuk penguapan tinggi.

Seberapa tinggi Anda bisa mencapai padatan total?

Ini sangat tergantung pada jenis produk, semua produk harus dipertimbangkan secara individual, sebagian besar kelengketan dan viskositas akan menentukan total padatan.

Apakah viskositas berdampak pada kemungkinan penggunaan evaporator?

Ya, viskositas merupakan faktor yang sangat penting untuk penguapan yang baik, produk harus dapat dipompa.

Jenis produk apa yang dapat Anda jalankan di evaporator film jatuh?

Hampir semua cairan yang dapat dipompa dan produk larut dapat dijalankan pada evaporator film jatuh.

Parameter crystallizer penguapan rekompresi termal:

Penguapan (t / jam) 0,5-4

Konsumsi uap mentah (t/h) 0.2x penguapan/pengukur tiga efek

Tekanan uap mentah (MPa) 0,2-0,4

Rasio konsumsi energi uap (t/t) 0,02

Daya listrik (Kw) (28-62)x penguapan

Kompresor menyediakan kisaran suhu 10-40

Kisaran suhu penguapan 40-80

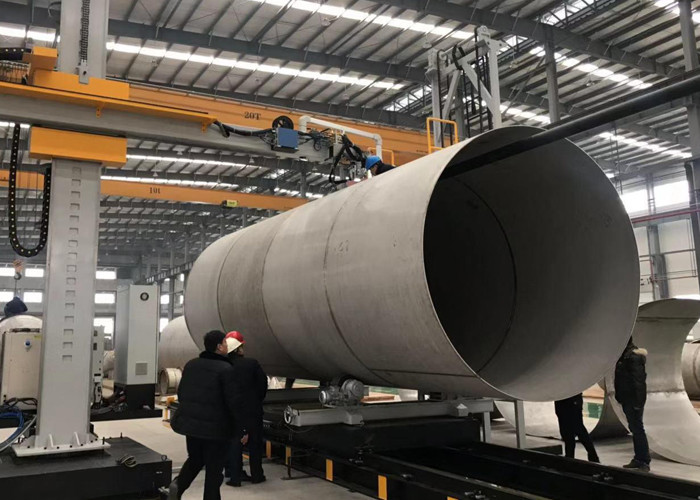

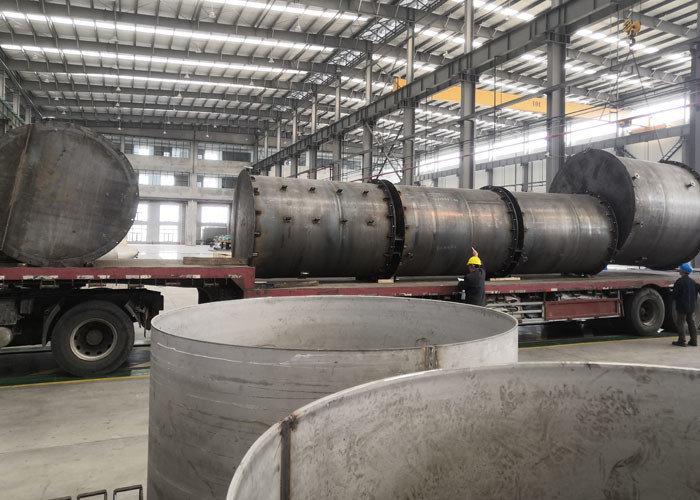

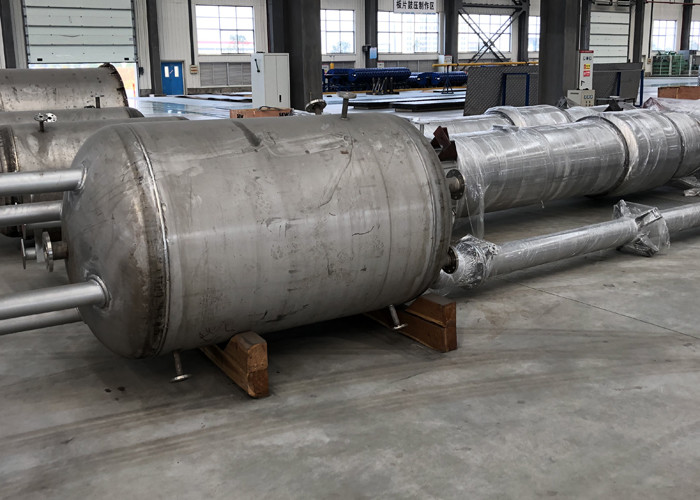

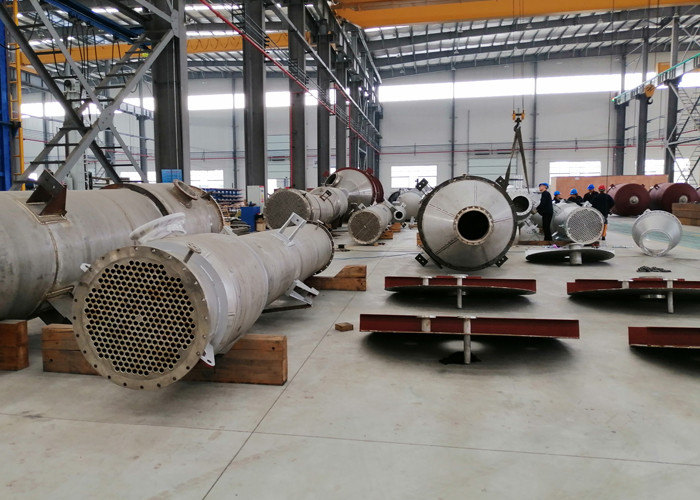

Bengkel kami
