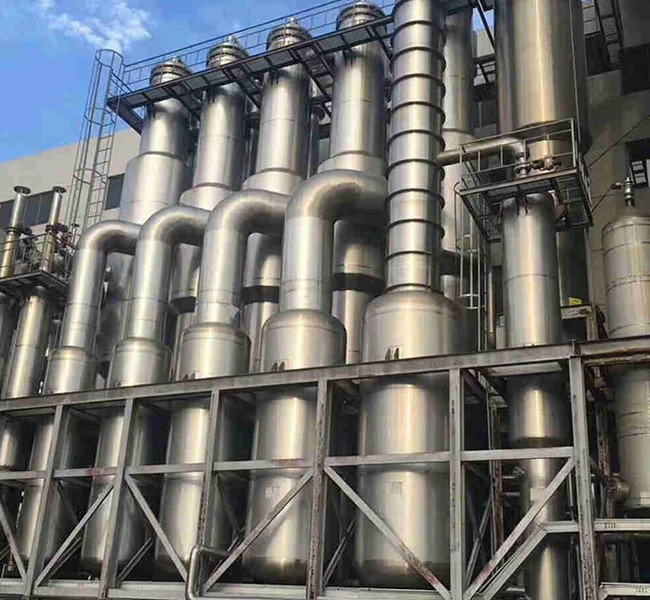

Evaporator Thermal Vapor Recompression (TVR) efisien tinggi dalam makanan, farmasi, kimia, bioteknologi
Prinsip
Sebagian dari uap uap dikompresi ke tingkat tekanan dan suhu yang lebih tinggi oleh pompa jet uap dengan uap, sehingga dapat digunakan sebagai media pemanas.
Deskripsi proses
Solusinya dipanaskan dengan kondensat dan memasuki sirkuit penguapan.Di sini ia bercampur dengan larutan yang disirkulasikan dan dipanaskan dalam pemanas H. Di dalam evaporator V, pelarut (air) menguap sambil mendinginkan larutan sampai suhu didih.Uap uap yang dihasilkan dikompresi ke tingkat tekanan dan suhu yang lebih tinggi oleh pompa jet uap dengan bantuan uap, sehingga dapat digunakan sebagai media pemanas untuk memanaskan larutan yang disirkulasikan.Uap berlebih terkondensasi.Jika garam akan mengkristal di pabrik, penguapan lebih lanjut mengkonsentrasikan larutan sedemikian rupa sehingga kristal terbentuk.Jika diinginkan, kristal dalam suspensi kemudian dapat dipisahkan dari larutan dan dikeringkan.
Kompresor termo
Kompresor termo dirancang untuk mendaur ulang energi panas dengan menangkap dan mengompresi ulang uap limbah untuk digunakan di tempat lain.
Kompresor termo, seperti ejector, tidak memiliki bagian yang bergerak.Desain mekanik terdiri dari steam chest, nozzle holder, nozzles, dan diffuser.
Kompresor termo menggunakan uap bertekanan tinggi, sebagai fluida penggerak, yang masuk ke dalam steam chest dan berekspansi melalui nozzle.
Uap berkecepatan tinggi kemudian memasukkan uap sisa, ke dalam ruang pencampuran di mana cairan digabungkan.
Cairan campuran kemudian dikompresi kembali ke tekanan langsung melalui diffuser, yang bertindak sebagai nosel secara terbalik, mengubah energi kecepatan menjadi energi tekanan.
Kompresor termo dirancang untuk aplikasi dalam industri makanan, minyak bumi, kimia, listrik, dan kertas.Rekompresi termal biasanya diterapkan dalam industri susu dan jus untuk menangkap kembali dan menggunakan kembali uap dari evaporator selama proses pemekatan.
Semua kompresor termo dirancang khusus dan diuji kinerjanya untuk memenuhi spesifikasi klien kami yang menuntut.
Untuk mempelajari lebih lanjut tentang sistem pemulihan panas kompresor termo, dan untuk mendiskusikan proses atau aplikasi spesifik Anda, jangan ragu untuk menghubungi kami.
Karakteristik
Hanya sebagian kecil dari energi penguapan yang harus digunakan dalam bentuk uap hidup.
Biaya investasi rendah.
Retrofitting di pabrik yang ada adalah mungkin.
Cocok untuk berbagai aplikasi.
Varian
Peningkatan jumlah tahapan untuk mengurangi konsumsi uap.
Dengan atau tanpa pemisahan garam.
Konsep pemanasan awal yang berbeda.
Kondensasi kelebihan uap dalam pencampuran- atau kondensor permukaan.
| Perbandingan Kinerja untuk Berbeda Evaporator | ||||
| Barang | Evaporator efek tunggal | evaporator multi-efek | Evaporator TVR | Evaporator MVR |
| Konsumsi energi | konsumsi energi jauh lebih tinggi daripada yang lain, 1ton air akan mengkonsumsi 1Ton uap secara teori | relatif konservasi energi | Berdasarkan evaporator multi-efek tradisional, satu efek lagi ditambahkan, tetapi dibutuhkan tekanan uap yang lebih tinggi | Teknologi paling hemat energi untuk evaporator, tetapi konsumsi daya 10-40kwh |
| Ruang lantai | Kecil | besar | besar | kecil |
| Sumber energi | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa steam dan boiler, membutuhkan steam bertekanan tinggi. | listrik, tidak perlu jaringan pipa, semua sistem sirkulasi loop tertutup |
| Otomatisasi | Semi otomatis | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus |
Gambar prinsip kerja

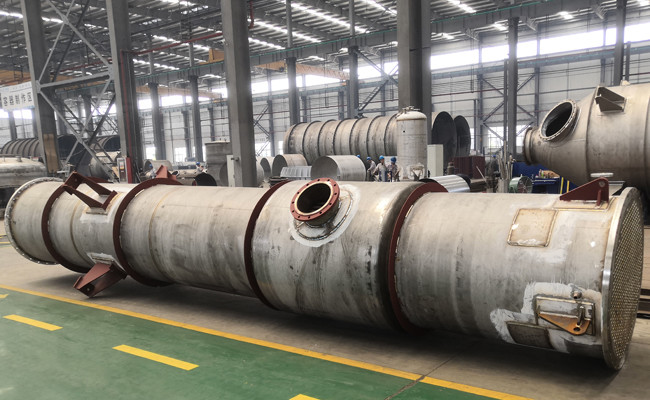

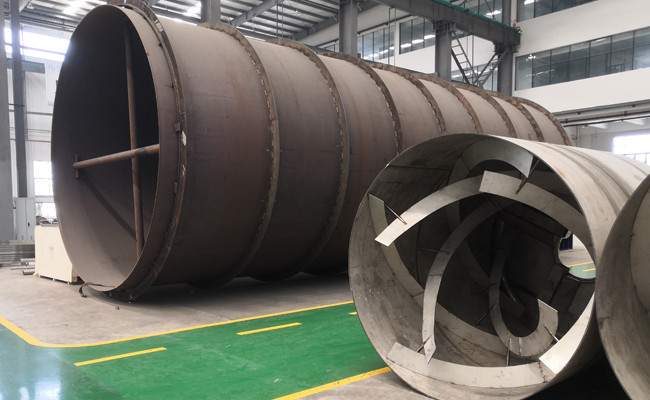

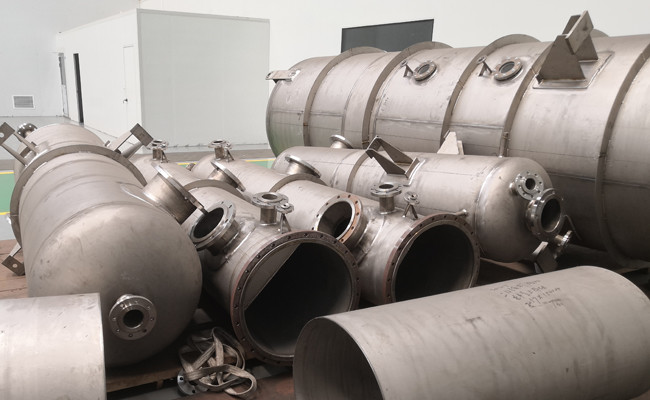

Situs bengkel
Sertifikat
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
