Industri Koefisien perpindahan panas tinggi Kompresi Uap Termal TVR Evaporator dalam produksi farmasi
Kompresi Uap Termal (TVR)
Sebuah metode untuk mengurangi konsumsi energi dari sistem evaporator yang dipanaskan dengan uap.
Menggunakan uap bertekanan tinggi sebagai fluida penggerak ke ejektor uap, untuk memasukkan uap bertekanan rendah yang didaur ulang dan melepaskan gabungan uap pada tekanan menengah yang lebih berguna.
Siklus kompresi uap bergantung pada suhu kondensasi uap tekanan rendah meningkat dengan peningkatan tekanan.
PRINSIP BEKERJA
Evaporator Falling Film TVR diumpankan dari area proses basah.Dari produk tangki keseimbangan dipanaskan hingga setidaknya suhu didih calandria pertama, tergantung pada permintaan produk akhir.Ini dapat dilakukan dengan penukar panas pelat, penukar panas tabung dan/atau pemanas langsung dengan menggunakan kondensat, uap berlebih, uap dan/atau air panas.Setelah proses pemanasan produk diumpankan ke calandria pertama dimana produk mulai menguap.Evaporator bekerja sesuai dengan prinsip film jatuh, yang berarti bahwa produk dan uap mengalir ke bawah melalui tabung.Di bagian bawah, konsentrat jatuh dan uap tersedot ke dalam separator, dimana tetesan konsentrat yang lebih kecil dipisahkan dari uap.Produk pekat dipompa ke lintasan berikutnya, di mana produk dipekatkan lebih lanjut.Setelah produk lulus calandria akhir dipompa, tergantung pada produk dan sifat konsentrat yang dibutuhkan, ke calandria berikutnya, tangki konsentrat pengering atau melalui pendingin kilat ke tangki kristalisasi.Karena jumlah penguapan air terbatas dan perbedaan suhu yang dibutuhkan relatif tinggi, uap digunakan sebagai tenaga penggerak.Ini disebut sebagai rekompresi uap termal (TVR).Tergantung pada kapasitas dan kebutuhan produk tertentu, jumlah tahapan dan kompresor termo ditentukan.Sebuah pengontrol densitas dalam aliran konsentrat digunakan untuk mengatur aliran uap ke termo-kompresor.
HIGHLIGHT
Produksi yang lama berjalan karena standar higienis yang tinggi
Teknologi terbukti
Dapat dibersihkan sepenuhnya (Membersihkan di Tempat)

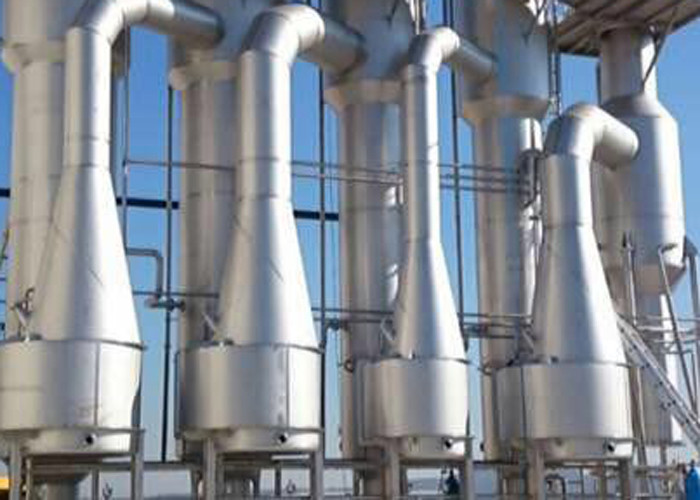

Evaporator TVR
Kapasitas penguapan air (T/jam)
1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......
Peralatan ini adalah peralatan konsentrasi kontinu, yang terdiri dari pompa panas uap TVP, tabung pemanas, ruang penguapan, kondensor, pompa vakum, pompa pelepasan sirkulasi dan platform operasi.Sangat cocok untuk konsentrasi dalam makanan, farmasi, kimia, bioteknologi, teknik lingkungan, pemulihan limbah cair dan industri lainnya.Peralatan ini mengadopsi teknologi pompa panas TVR, sehingga dapat menghemat banyak energi.Menambahkan pompa panas TVR dapat menghemat energi, setidaknya setara dengan satu efek lagi, yaitu konsumsi uap empat efek + TVR pada dasarnya sama dengan lima efek.
Perbandingan Kinerja untuk Berbeda Evaporator | ||||
Barang | Evaporator efek tunggal | evaporator multi-efek | Evaporator TVR | Evaporator MVR |
Konsumsi energi | konsumsi energi jauh lebih tinggi daripada yang lain, 1ton air akan mengkonsumsi 1Ton uap secara teori | relatif konservasi energi | Berdasarkan evaporator multi-efek tradisional, satu efek lagi ditambahkan, tetapi dibutuhkan tekanan uap yang lebih tinggi | Teknologi paling hemat energi untuk evaporator, tetapi konsumsi daya 10-40kwh |
Ruang lantai | Kecil | besar | besar | kecil |
Sumber energi | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa steam dan boiler, membutuhkan steam bertekanan tinggi. | listrik, tidak perlu jaringan pipa, semua sistem sirkulasi loop tertutup |
Otomatisasi | Semi otomatis | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus |

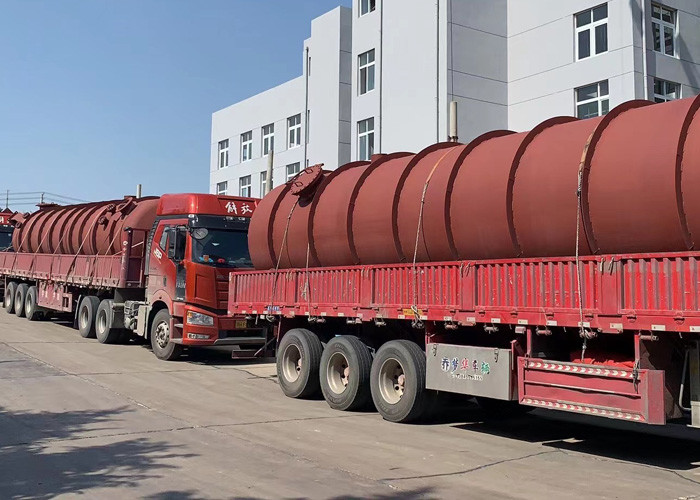

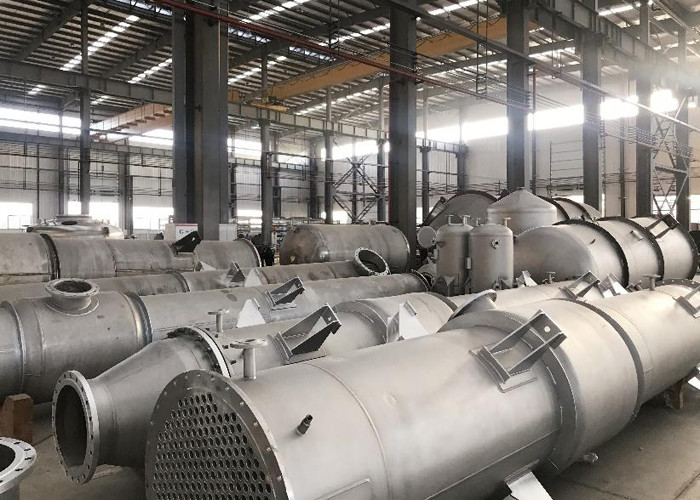

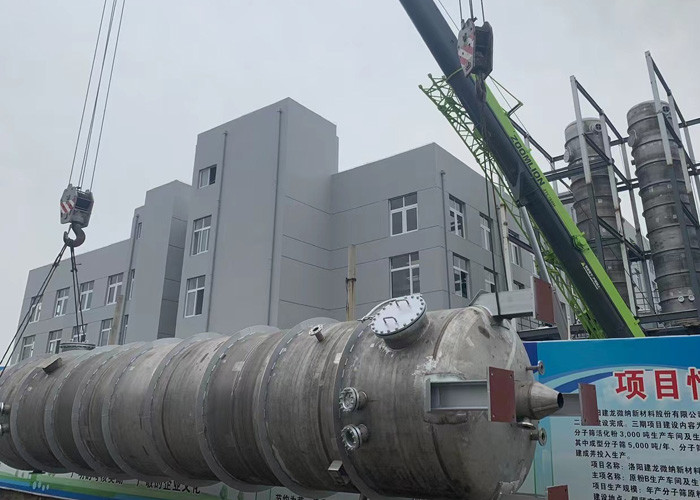

Fasilitas produksi & angsuran
