Rekompresi Uap Termal (TVR) Stainless Steel oleh Kompresor Termo Uap jet
Komposisi sistem:
Preheater, kompresor uap, evaporator, separator, pompa sirkulasi, sistem kontrol listrik, sistem sambungan pipa, platform rangka baja dan sistem lainnya.
Ketika uap panas dikompresi, sesuai dengan prinsip pompa panas, uap dari ruang didih dikompresi ke tekanan yang lebih tinggi di ruang pemanas;yaitu, energi ditambahkan ke uap.Karena suhu uap jenuh yang sesuai dengan tekanan di ruang pemanas lebih tinggi, uap dapat digunakan kembali untuk pemanasan.Untuk tujuan ini, kompresor jet uap digunakan.Mereka beroperasi sesuai dengan prinsip pompa jet, tidak memiliki bagian yang bergerak, sederhana dan efektif dalam desain, dan memastikan keandalan kerja tertinggi.
Menggunakan kompresor uap termal memiliki efek penghematan uap/energi yang sama dengan menambahkan evaporator efek.Pengoperasian kompresor uap termal membutuhkan sejumlah uap hidup, yang disebut uap motif.Uap motif ini harus dikirim ke efek berikutnya, atau dikirim ke kondensor sebagai uap sisa.Energi sisa yang terkandung dalam uap sisa kira-kira setara dengan energi yang diberikan oleh uap motif.
Bagian dari uap sekunder dari pemisah didorong oleh uap kerja bertekanan tinggi dan memasuki ejektor untuk bercampur, menaikkan tekanan, dan kemudian memasuki ruang pemanas sebagai uap pemanas untuk memanaskan cairan.Bagian lain memasuki kondensor dan dibuang setelah kondensasi.Uap pemanas dikondensasi menjadi air di ruang pemanas dan dibuang.Solusi dalam tabung diuapkan dan dipekatkan di bawah pemanasan uap pemanas, dan dibuang setelah mencapai persyaratan.
Pompa panas jet uap memiliki karakteristik struktur sederhana, operasi stabil dan harga murah.Menggunakan pompa panas jet uap, efisiensinya setara dengan menambahkan evaporator efek.
Evaporator Rekompresi Uap Termal
Evaporator rekompresi uap termal (TVR) menggunakan termokompresor untuk mengurangi uap yang dibutuhkan per pon penguapan—pada akhirnya mengurangi konsumsi energi dan menghemat biaya.
EVAPORATOR TVR
Evaporator TVR menggunakan Thermal Vapor Recompression untuk mengompresi kembali sebagian uap dari pemisah uap dan mencampurnya dengan uap untuk memanaskan tahap pertama.
Proses untuk evaporator TVR
Thermal Vapor Recompression (TVR) biasanya terjadi di satu atau lebih tahap dengan memanfaatkan uap bertekanan sedang atau tinggi dalam ejektor yang mendaur ulang sebagian uap dari pemisah uap dan mencampurnya dengan uap.Campuran ini digunakan untuk pemanasan tahap evaporasi pertama.
Konsumsi uap untuk evaporator TVR akan bervariasi antara kira-kira.0,3 - 0,07 kg uap per kg penguapan air tergantung pada jumlah tahap di mana rekompresi berlangsung.
Desain ini menyediakan mesin yang lebih murah daripada desain pemanas uap lurus tetapi membutuhkan tekanan uap motif.
APLIKASI
Evaporator Falling Film TVR menyediakan sistem penguapan yang sepenuhnya otomatis dan berkelanjutan.Evaporator Falling Film TVR cocok untuk produksi rangkaian produk yang lengkap.Sistem ini dirancang khusus untuk pelanggan, dan oleh karena itu tersedia untuk berbagai komposisi dan kapasitas produk.
| Perbandingan Kinerja untuk Berbeda Evaporator | ||||
| Barang | Evaporator efek tunggal | evaporator multi-efek | Evaporator TVR | Evaporator MVR |
| Konsumsi energi | konsumsi energi jauh lebih tinggi daripada yang lain, 1ton air akan mengkonsumsi 1Ton uap secara teori | relatif konservasi energi | Berdasarkan evaporator multi-efek tradisional, satu efek lagi ditambahkan, tetapi dibutuhkan tekanan uap yang lebih tinggi | Teknologi paling hemat energi untuk evaporator, tetapi konsumsi daya 10-40kwh |
| Ruang lantai | Kecil | besar | besar | kecil |
| Sumber energi | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa steam dan boiler, membutuhkan steam bertekanan tinggi. | listrik, tidak perlu jaringan pipa, semua sistem sirkulasi loop tertutup |
| Otomatisasi | Semi otomatis | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus |
FAQ
Apa perbedaan antara evaporator MVR dan TVR?
MVR adalah sistem Rekompresi Uap Mekanik, sumber energi adalah Daya / Listrik, konsumsi energi sangat rendah
TVR adalah sistem Thermal Vapor Recompression- sumber energi adalah uap, konsumsi energi tergantung pada jumlah tahap (calandrias) penguapan.
Mengapa menggunakan evaporator Falling Film?
Evaporator film jatuh adalah cara lembut untuk menghilangkan air dengan cara yang sangat hemat energi.Jejak kecil untuk penguapan tinggi.
Seberapa tinggi Anda bisa mencapai padatan total?
Ini sangat tergantung pada jenis produk, semua produk harus dipertimbangkan secara individual, sebagian besar kelengketan dan viskositas akan menentukan total padatan.
Apakah viskositas berdampak pada kemungkinan penggunaan evaporator?
Ya, viskositas merupakan faktor yang sangat penting untuk penguapan yang baik, produk harus dapat dipompa.
Jenis produk apa yang dapat Anda jalankan di evaporator film jatuh?
Hampir semua cairan yang dapat dipompa dan produk larut dapat dijalankan pada evaporator film jatuh.
Gambar prinsip kerja

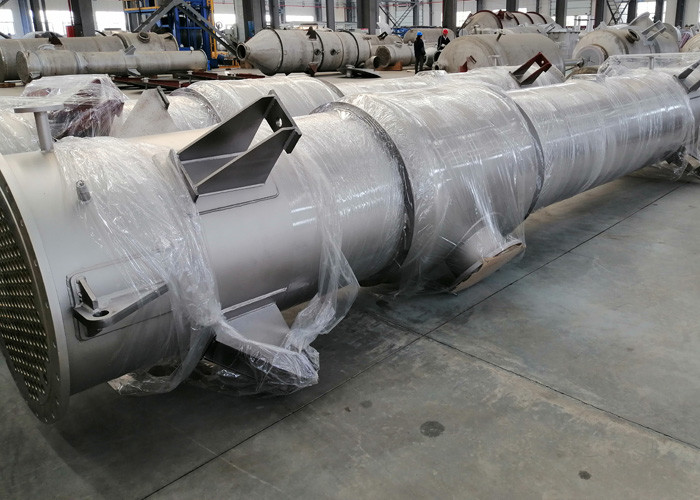

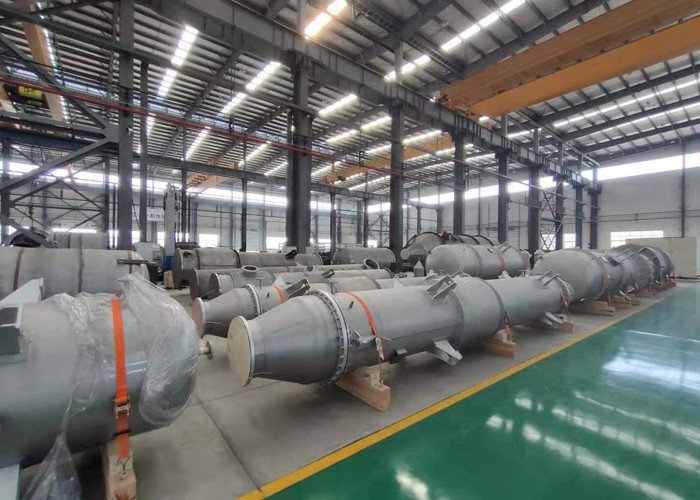

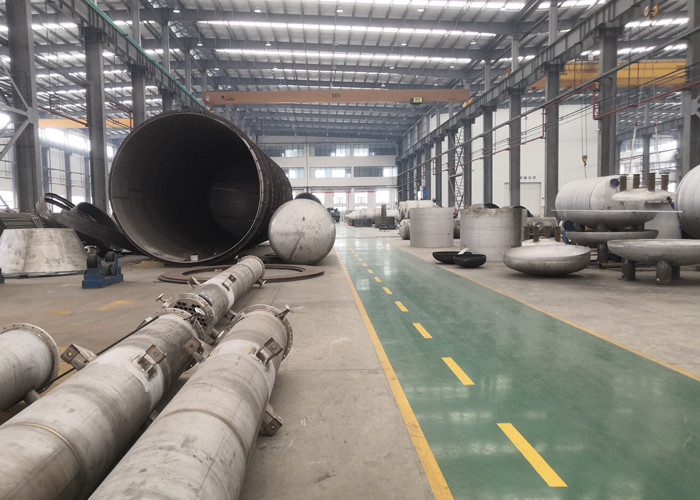

Fasilitas produksi kami
