Penguapan rekompresi uap termal banyak digunakan untuk Konsentrasi Evaporasi dan kristalisasi
Kompresi Uap Termal (TVR)
Sebuah metode untuk mengurangi konsumsi energi dari sistem evaporator yang dipanaskan dengan uap.
Menggunakan uap bertekanan tinggi sebagai fluida penggerak ke ejektor uap, untuk memasukkan uap bertekanan rendah yang didaur ulang dan melepaskan gabungan uap pada tekanan menengah yang lebih berguna.
Siklus kompresi uap bergantung pada suhu kondensasi uap tekanan rendah yang meningkat dengan peningkatan tekanan.
Lingkup aplikasi:
Pengkristal penguapan rekompresi uap termal banyak digunakan dalam makanan, pati, minuman, farmasi, pestisida, kimia dan industri lainnya, serta peralatan penguapan dan konsentrasi di bidang air limbah konsentrasi tinggi dalam proyek pengolahan air lingkungan.Hal ini sangat cocok untuk penguapan, konsentrasi dan kristalisasi garam anorganik seperti natrium klorida, soda kaustik dan larutan pekat yang mengandung pelarut organik.
Komposisi sistem:
Preheater, kompresor uap, evaporator, separator, pompa sirkulasi, sistem kontrol listrik, sistem sambungan pipa, platform rangka baja dan sistem lainnya.
Ketika uap panas dikompresi, sesuai dengan prinsip pompa panas, uap dari ruang didih dikompresi ke tekanan yang lebih tinggi di ruang pemanas;yaitu, energi ditambahkan ke uap.Karena suhu uap jenuh yang sesuai dengan tekanan di ruang pemanas lebih tinggi, uap dapat digunakan kembali untuk pemanasan.Untuk tujuan ini, kompresor jet uap digunakan.Mereka beroperasi sesuai dengan prinsip pompa jet, tidak memiliki bagian yang bergerak, sederhana dan efektif dalam desain, dan memastikan keandalan kerja tertinggi.
Menggunakan kompresor uap termal memiliki efek penghematan uap/energi yang sama dengan menambahkan evaporator efek.Pengoperasian kompresor uap termal membutuhkan sejumlah uap hidup, yang disebut uap motif.Uap motif ini harus dikirim ke efek berikutnya, atau dikirim ke kondensor sebagai uap sisa.Energi sisa yang terkandung dalam uap sisa kira-kira setara dengan energi yang diberikan oleh uap motif.
Bagian dari uap sekunder dari pemisah didorong oleh uap kerja bertekanan tinggi dan memasuki ejektor untuk bercampur, menaikkan tekanan, dan kemudian memasuki ruang pemanas sebagai uap pemanas untuk memanaskan cairan.Bagian lain memasuki kondensor dan dibuang setelah kondensasi.Uap pemanas dikondensasi menjadi air di ruang pemanas dan dibuang.Solusi dalam tabung diuapkan dan dipekatkan di bawah pemanasan uap pemanas, dan dibuang setelah mencapai persyaratan.
Pompa panas jet uap memiliki karakteristik struktur sederhana, operasi stabil dan harga murah.Menggunakan pompa panas jet uap, efisiensinya setara dengan menambahkan evaporator efek.
Karakteristik
Hanya sebagian kecil dari energi penguapan yang harus digunakan dalam bentuk uap hidup.
Biaya investasi rendah.
Retrofitting di pabrik yang ada adalah mungkin.
Cocok untuk berbagai aplikasi.
Varian
Peningkatan jumlah tahapan untuk mengurangi konsumsi uap.
Dengan atau tanpa pemisahan garam.
Konsep pemanasan awal yang berbeda.
Kondensasi kelebihan uap dalam pencampuran- atau kondensor permukaan.
Perbandingan Kinerja untuk Berbeda Evaporator | ||||
Barang | Evaporator efek tunggal | evaporator multi-efek | Evaporator TVR | Evaporator MVR |
Konsumsi energi | konsumsi energi jauh lebih tinggi daripada yang lain, 1ton air akan mengkonsumsi 1Ton uap secara teori | relatif konservasi energi | Berdasarkan evaporator multi-efek tradisional, satu efek lagi ditambahkan, tetapi dibutuhkan tekanan uap yang lebih tinggi | Teknologi paling hemat energi untuk evaporator, tetapi konsumsi daya 10-40kwh |
Ruang lantai | Kecil | besar | besar | kecil |
Sumber energi | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa steam dan boiler, membutuhkan steam bertekanan tinggi. | listrik, tidak perlu jaringan pipa, semua sistem sirkulasi loop tertutup |
Otomatisasi | Semi otomatis | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus |
Gambar prinsip kerja

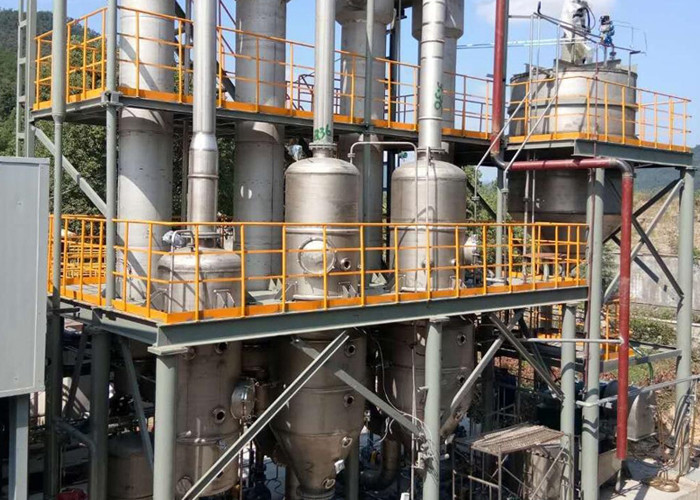

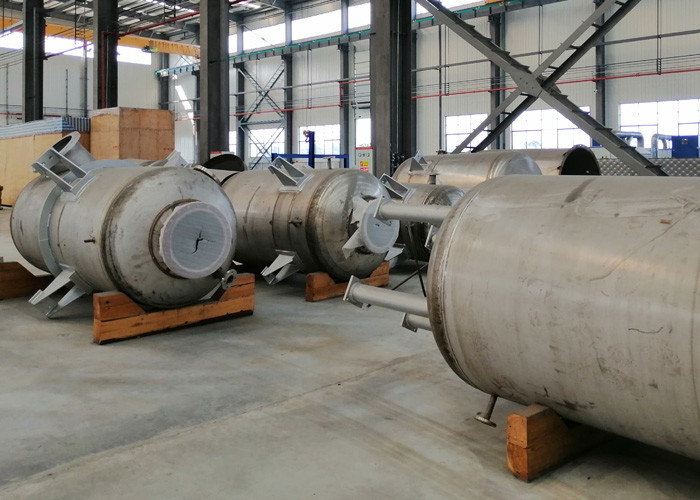

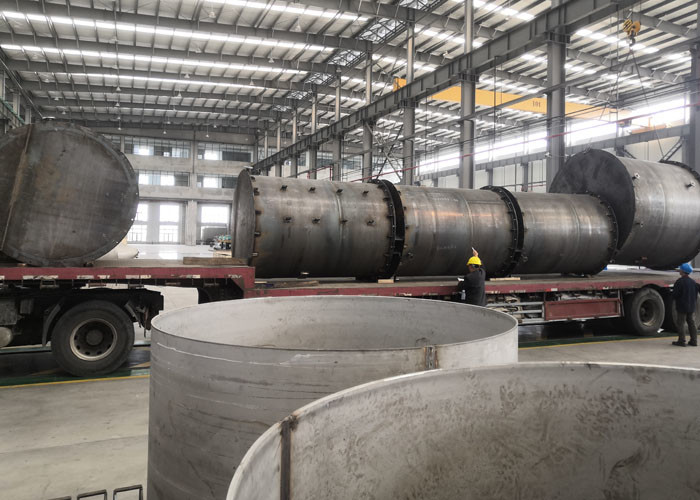

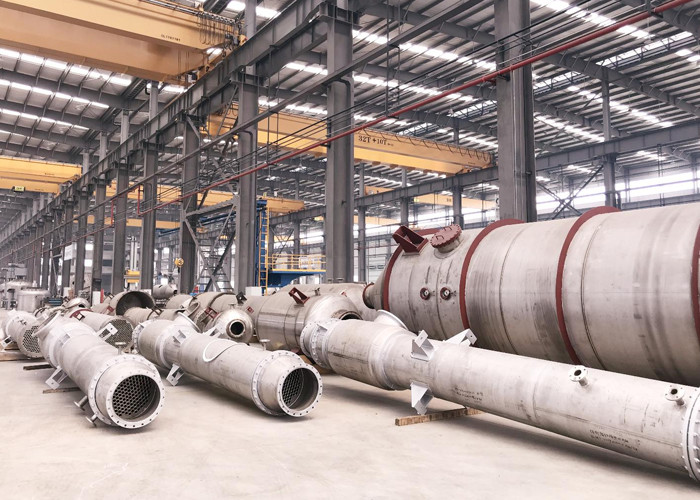

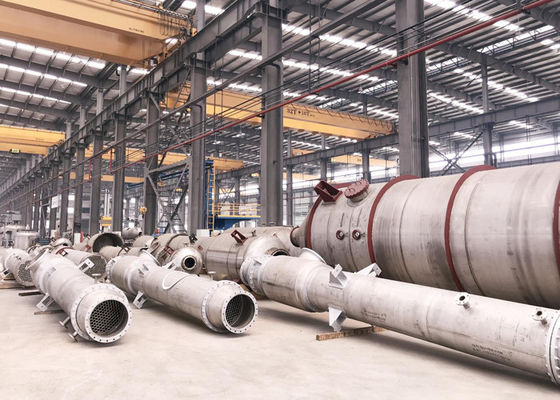

Workshop kami dan instalasi klien
