Evaporator Rekompresi Uap Termal
Harga pabrik untuk sistem penguapan rekompresi Uap Termal sesuai dengan kebutuhan pelanggan
Evaporator rekompresi uap termal (TVR) menggunakan termokompresor untuk mengurangi uap yang dibutuhkan per pon penguapan—pada akhirnya mengurangi konsumsi energi dan menghemat biaya.
Bagaimana Evaporator Rekompresi Uap Termal Bekerja
Untuk mengurangi konsumsi energi, uap air dari evaporator ditampung dan dikompresi dengan uap bertekanan tinggi dalam termokompresor sehingga dapat dikondensasikan di penukar panas evaporator.Tekanan yang dihasilkan adalah perantara dengan uap motif dan uap air.Sebuah termokompresor mirip dengan ejector uap-jet udara yang digunakan untuk menjaga vakum di evaporator.
Hanya sebagian uap dari evaporator yang dapat dikompresi dalam termokompresor dengan sisanya dikondensasikan dalam penukar panas efek-berikutnya atau kondensor.Sebuah termokompresor biasanya digunakan pada evaporator efek tunggal atau pada efek pertama dari evaporator efek ganda atau tiga untuk mengurangi konsumsi energi.Seperti rekompresi mekanis, rekompresi termal lebih dapat diterapkan pada cairan dengan titik didih rendah dan suhu diferensial rendah hingga sedang dalam penukar panas untuk meminimalkan rasio kompresi.
Evaporator efek ganda dengan rekompresi termal membutuhkan uap 33% lebih sedikit daripada efek ganda konvensional.Pada dasarnya, penggunaan uap untuk efek ganda dengan rekompresi termal sebanding dengan evaporator tiga efek.
Fitur crystallizer penguapan rekompresi uap termal:
1. Dalam proses rekompresi uap termal, uap di ruang didih dikompresi kembali ke tekanan yang lebih tinggi di ruang pemanas sesuai dengan prinsip pompa panas.
2. Suhu uap jenuh yang sesuai dengan tekanan uap pemanas ini tinggi
Parameter crystallizer penguapan rekompresi termal:
Penguapan (t / jam) 0,5-4
Konsumsi uap mentah (t/h) 0.2x penguapan/pengukur tiga efek
Tekanan uap mentah (MPa) 0,2-0,4
Rasio konsumsi energi uap (t/t) 0,02
Daya listrik (Kw) (28-62)x penguapan
Kompresor menyediakan kisaran suhu 10-40
Kisaran suhu penguapan 40-80
APLIKASI

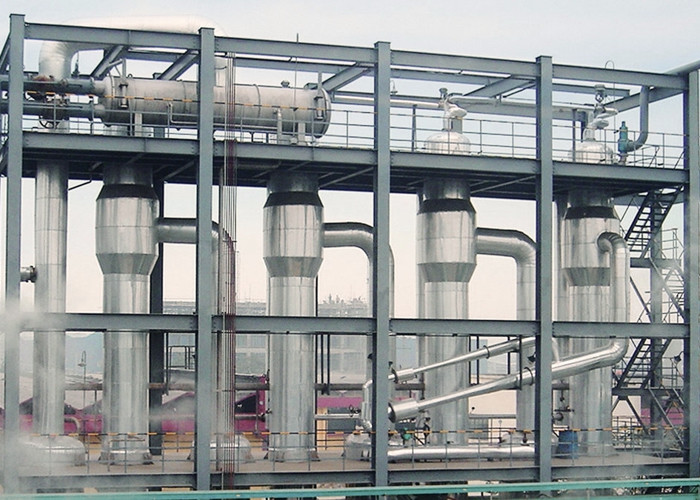

Evaporator Falling Film TVR menyediakan sistem penguapan yang sepenuhnya otomatis dan berkelanjutan.Evaporator Falling Film TVR cocok untuk produksi rangkaian produk yang lengkap.Sistem ini dirancang khusus untuk pelanggan, dan oleh karena itu tersedia untuk berbagai komposisi dan kapasitas produk.
Perbandingan Kinerja untuk Berbeda Evaporator | ||||
Barang | Evaporator efek tunggal | evaporator multi-efek | Evaporator TVR | Evaporator MVR |
Konsumsi energi | konsumsi energi jauh lebih tinggi daripada yang lain, 1ton air akan mengkonsumsi 1Ton uap secara teori | relatif konservasi energi | Berdasarkan evaporator multi-efek tradisional, satu efek lagi ditambahkan, tetapi dibutuhkan tekanan uap yang lebih tinggi | Teknologi paling hemat energi untuk evaporator, tetapi konsumsi daya 10-40kwh |
Ruang lantai | Kecil | besar | besar | kecil |
Sumber energi | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa steam dan boiler, membutuhkan steam bertekanan tinggi. | listrik, tidak perlu jaringan pipa, semua sistem sirkulasi loop tertutup |
Otomatisasi | Semi otomatis | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus |

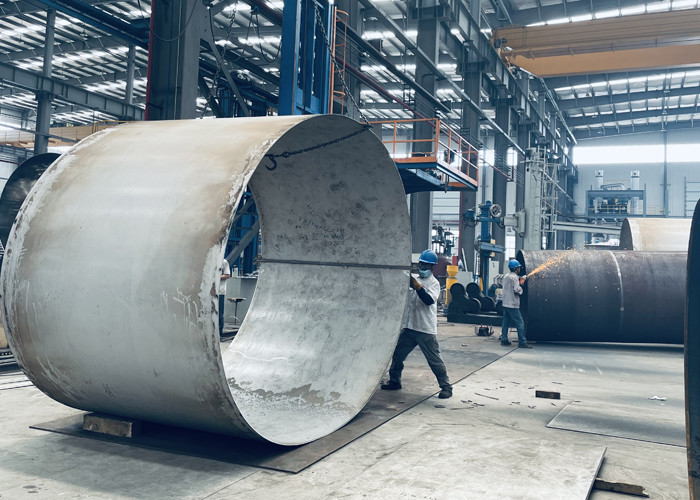

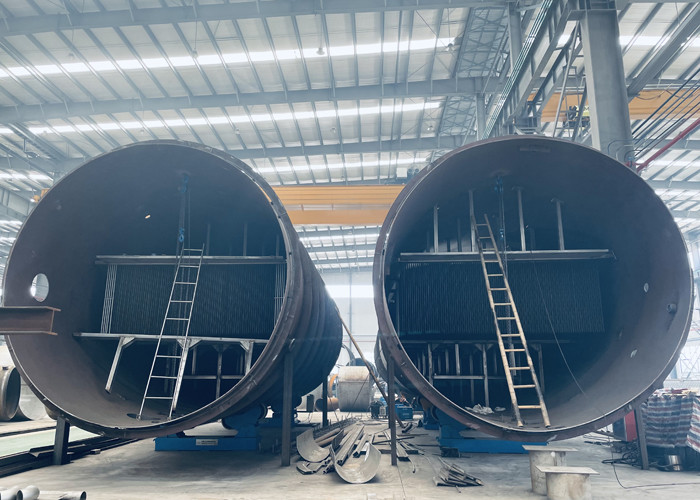

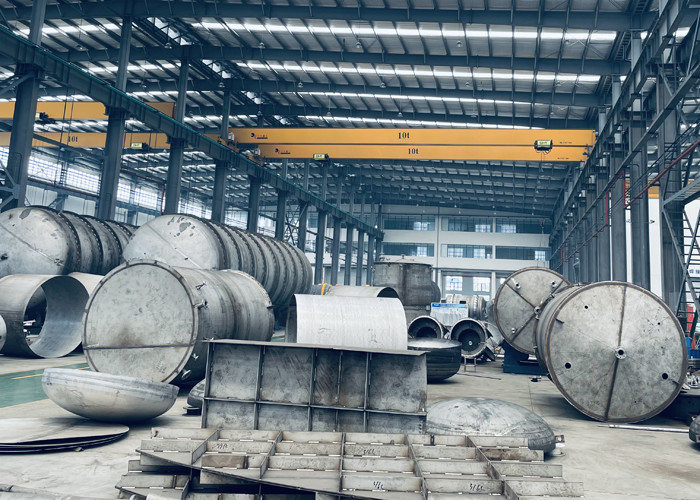

Peralatan Produksi Lanjutan
