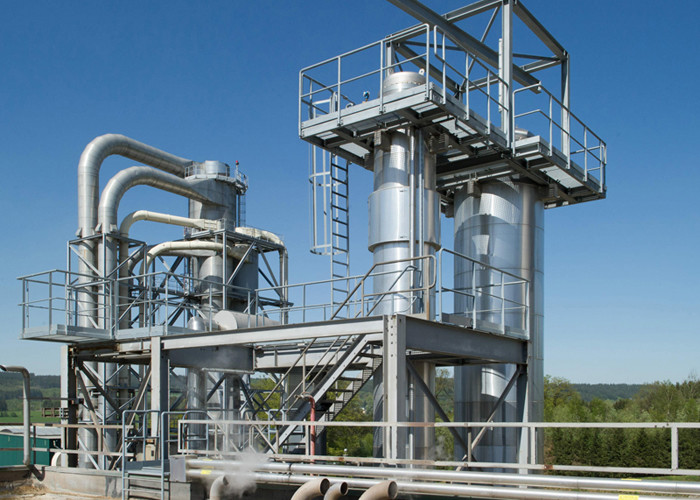

Evaporator Stainless Steel TVR yang efisien tinggi Kolom Distilasi TVR Skala industri dengan pompa jet uap
EVAPORATOR TVR
Evaporator TVR menggunakan Thermal Vapor Recompression untuk mengompresi kembali sebagian uap dari pemisah uap dan mencampurnya dengan uap untuk memanaskan tahap pertama.
Proses untuk evaporator TVR
Thermal Vapor Recompression (TVR) biasanya terjadi di satu atau lebih tahap dengan memanfaatkan uap bertekanan sedang atau tinggi dalam ejektor yang mendaur ulang sebagian uap dari pemisah uap dan mencampurnya dengan uap.Campuran ini digunakan untuk pemanasan tahap evaporasi pertama.
Konsumsi uap untuk evaporator TVR akan bervariasi antara kira-kira.0,3 - 0,07 kg uap per kg penguapan air tergantung pada jumlah tahap di mana rekompresi berlangsung.
Desain ini menyediakan mesin yang lebih murah daripada desain pemanas uap lurus tetapi membutuhkan tekanan uap motif.
Kompresor termo
Kompresor termo dirancang untuk mendaur ulang energi panas dengan menangkap dan mengompresi ulang uap limbah untuk digunakan di tempat lain.
Kompresor termo, seperti ejector, tidak memiliki bagian yang bergerak.Desain mekanik terdiri dari steam chest, nozzle holder, nozzles, dan diffuser.
Kompresor termo menggunakan uap bertekanan tinggi, sebagai fluida penggerak, yang masuk ke dalam steam chest dan berekspansi melalui nozzle.
Uap berkecepatan tinggi kemudian memasukkan uap sisa, ke dalam ruang pencampuran di mana cairan digabungkan.
Cairan campuran kemudian dikompresi kembali ke tekanan langsung melalui diffuser, yang bertindak sebagai nosel secara terbalik, mengubah energi kecepatan menjadi energi tekanan.
Kompresor termo dirancang untuk aplikasi dalam industri makanan, minyak bumi, kimia, listrik, dan kertas.Rekompresi termal biasanya diterapkan dalam industri susu dan jus untuk menangkap kembali dan menggunakan kembali uap dari evaporator selama proses pemekatan.
Semua kompresor termo dirancang khusus dan diuji kinerjanya untuk memenuhi spesifikasi klien kami yang menuntut.
Untuk mempelajari lebih lanjut tentang sistem pemulihan panas kompresor termo, dan untuk mendiskusikan proses atau aplikasi spesifik Anda, jangan ragu untuk menghubungi kami.
Karakteristik
Hanya sebagian kecil dari energi penguapan yang harus digunakan dalam bentuk uap hidup.
Biaya investasi rendah.
Retrofitting di pabrik yang ada adalah mungkin.
Cocok untuk berbagai aplikasi.
Varian
Peningkatan jumlah tahapan untuk mengurangi konsumsi uap.
Dengan atau tanpa pemisahan garam.
Konsep pemanasan awal yang berbeda.
Kondensasi kelebihan uap dalam pencampuran- atau kondensor permukaan.
| Perbandingan Kinerja untuk Berbeda Evaporator | ||||
| Barang | Evaporator efek tunggal | evaporator multi-efek | Evaporator TVR | Evaporator MVR |
| Konsumsi energi | konsumsi energi jauh lebih tinggi daripada yang lain, 1ton air akan mengkonsumsi 1Ton uap secara teori | relatif konservasi energi | Berdasarkan evaporator multi-efek tradisional, satu efek lagi ditambahkan, tetapi dibutuhkan tekanan uap yang lebih tinggi | Teknologi paling hemat energi untuk evaporator, tetapi konsumsi daya 10-40kwh |
| Ruang lantai | Kecil | besar | besar | kecil |
| Sumber energi | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa uap dan boiler | steam & power, membutuhkan jaringan pipa steam dan boiler, membutuhkan steam bertekanan tinggi. | listrik, tidak perlu jaringan pipa, semua sistem sirkulasi loop tertutup |
| Otomatisasi | Semi otomatis | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus | Operasi otomatis penuh, penguapan terus menerus |
Gambar prinsip kerja

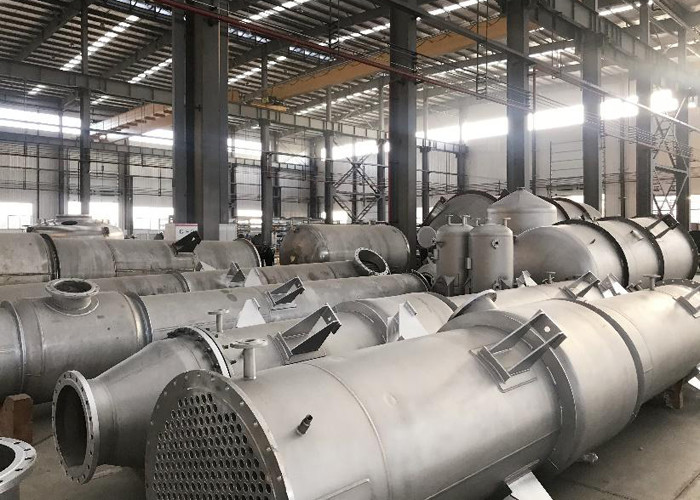

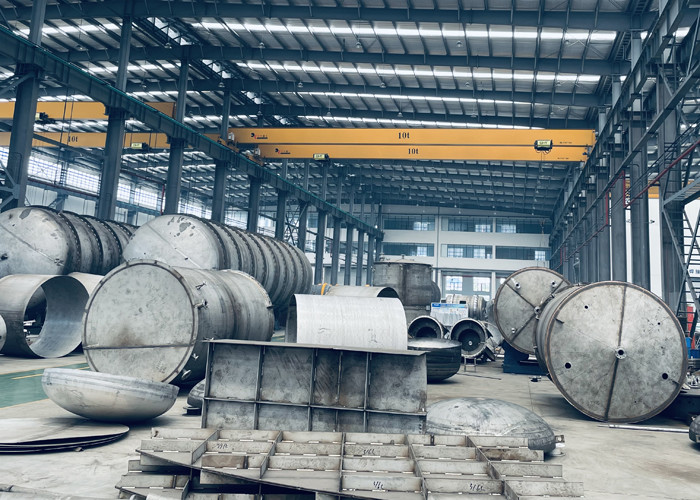

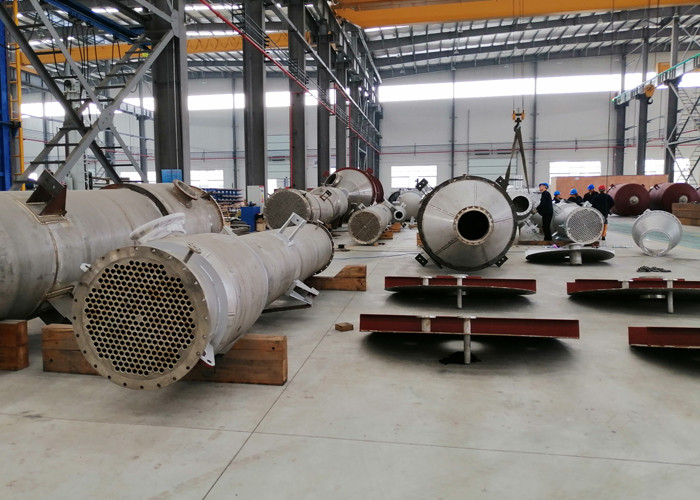

Situs bengkel
Sertifikat
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
