Evaporator Rekompresi Uap Termal Skala Industri

Sistem TVR Evaporator Hemat Energi skala industri untuk Konsentrasi, kristalisasi

Peralatan penguapan dan konsentrasi TVR

Ini adalah peralatan kristalisasi konsentrasi penguapan yang menggunakan pompa panas TVR untuk mengompresi kembali sebagian uap sekunder sebagai sumber panas ruang pemanas.

Kondisi pasokan untuk pasokan uap jenuh yang stabil di atas 0,7MPa diperlukan.

Kinerja TVR secara langsung berkaitan dengan efek penghematan uap, sehingga perlu menggunakan produk dengan kinerja operasi yang terjamin.

Jika kualitas dan kinerja TVR buruk, efek penghematan uap tidak terlihat, dan mudah rusak karena kebisingan dan getaran.

Komposisi sistem:

Preheater, kompresor uap, evaporator, separator, pompa sirkulasi, sistem kontrol listrik, sistem sambungan pipa, platform rangka baja dan sistem lainnya.

Ketika uap panas dikompresi, sesuai dengan prinsip pompa panas, uap dari ruang didih dikompresi ke tekanan yang lebih tinggi di ruang pemanas;yaitu, energi ditambahkan ke uap.Karena suhu uap jenuh yang sesuai dengan tekanan di ruang pemanas lebih tinggi, uap dapat digunakan kembali untuk pemanasan.Untuk tujuan ini, kompresor jet uap digunakan.Mereka beroperasi sesuai dengan prinsip pompa jet, tidak memiliki bagian yang bergerak, sederhana dan efektif dalam desain, dan memastikan keandalan kerja tertinggi.

Menggunakan kompresor uap termal memiliki efek penghematan uap/energi yang sama dengan menambahkan evaporator efek.Pengoperasian kompresor uap termal membutuhkan sejumlah uap hidup, yang disebut uap motif.Uap motif ini harus dikirim ke efek berikutnya, atau dikirim ke kondensor sebagai uap sisa.Energi sisa yang terkandung dalam uap sisa kira-kira setara dengan energi yang diberikan oleh uap motif.

Bagian dari uap sekunder dari pemisah didorong oleh uap kerja bertekanan tinggi dan memasuki ejektor untuk bercampur, menaikkan tekanan, dan kemudian memasuki ruang pemanas sebagai uap pemanas untuk memanaskan cairan.Bagian lain memasuki kondensor dan dibuang setelah kondensasi.Uap pemanas dikondensasi menjadi air di ruang pemanas dan dibuang.Solusi dalam tabung diuapkan dan dipekatkan di bawah pemanasan uap pemanas, dan dibuang setelah mencapai persyaratan.

Pompa panas jet uap memiliki karakteristik struktur sederhana, operasi stabil dan harga murah.Menggunakan pompa panas jet uap, efisiensinya setara dengan menambahkan evaporator efek.

Karakteristik

Hanya sebagian kecil dari energi penguapan yang harus digunakan dalam bentuk uap hidup.

Biaya investasi rendah.

Retrofitting di pabrik yang ada adalah mungkin.

Cocok untuk berbagai aplikasi.

Varian

Peningkatan jumlah tahapan untuk mengurangi konsumsi uap.

Dengan atau tanpa pemisahan garam.

Konsep pemanasan awal yang berbeda.

Kondensasi kelebihan uap dalam pencampuran- atau kondensor permukaan.

Gambar prinsip kerja

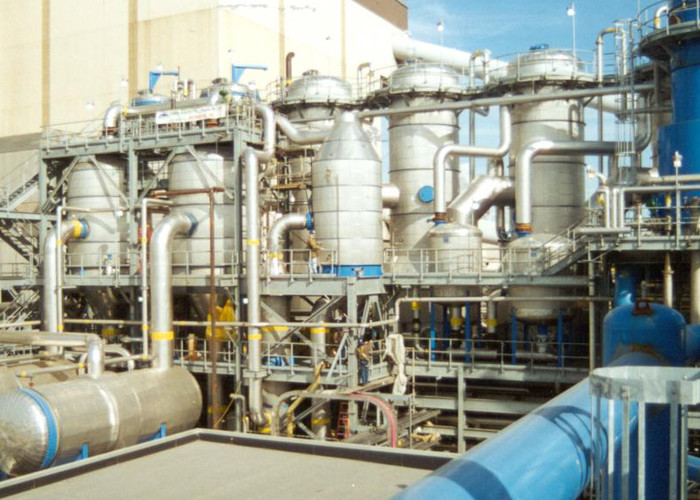

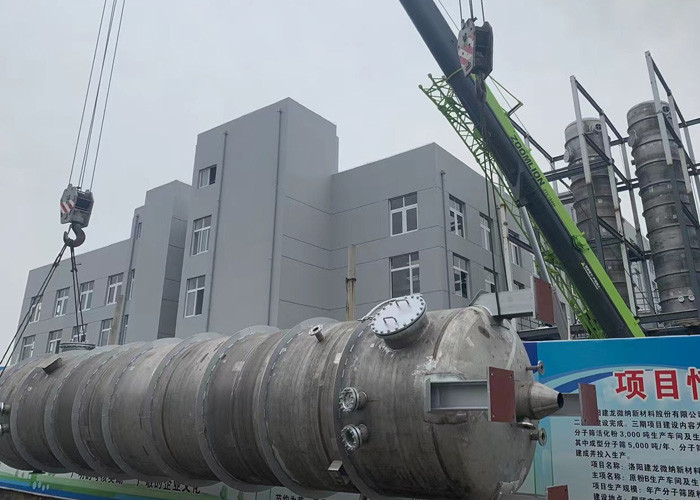

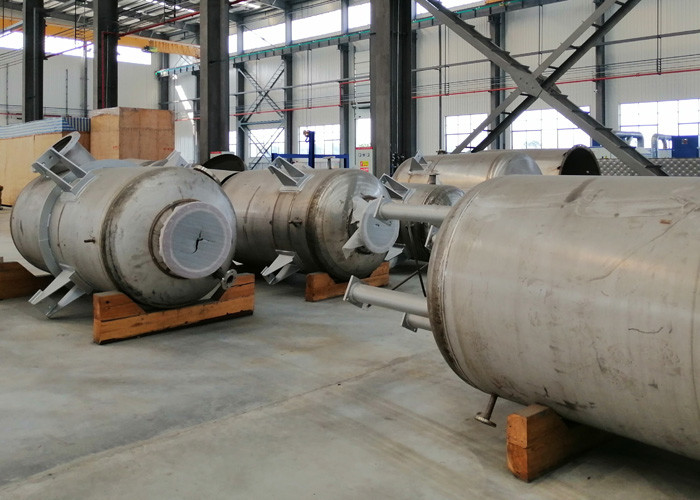

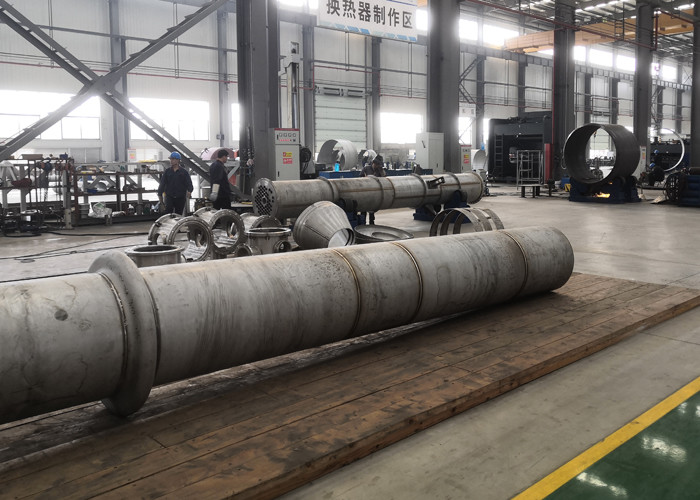

Workshop kami dan instalasi klien
