Penukar Baja Pelat Bantal Dalam Penguapan Minuman Keras Hitam Selama Bubur Kertas
Keterangan
Dalam beberapa tahun terakhir, dengan matangnya teknologi mechanical vapor recompression (MVR).Teknologi ini telah banyak digunakan dalam pengolahan air limbah (termasuk cairan hitam pulp kimia, APMP & BCTMP dan air limbah pulp mekanis kimia lainnya), industri makanan, desalinasi air laut dan bidang lainnya.
Minuman keras hitam
Minuman Keras Hitam dari mesin cuci stok coklat biasanya pada 13-18% TS.Sebagian besar kandungan air ini harus diuapkan untuk menghasilkan bahan dengan padatan yang cukup tinggi untuk mendukung pembakaran yang efektif di boiler pemulihan, biasanya antara 65% dan 80% TS.
Selama penguapan ke tingkat padatan ini, berbagai komponen volatil (senyawa belerang, metanol, dll.) dilepaskan dari cairan dan harus dipisahkan dari kondensat untuk memungkinkan penggunaan kembali di jalur serat dan direkaustik.Dari sudut pandang ini, pabrik penguapan sebenarnya berfungsi sebagai "pabrik air" di dalam pabrik.Cairan hitam juga mengandung sebagian besar senyawa anorganik yang, selama proses penguapan, mencapai batas kelarutannya dan dapat mengendap sebagai kerak pada permukaan perpindahan panas evaporator yang sangat membatasi kapasitas operasi pabrik penguapan dan seluruh pulau pemulihan.
Penguapan
Misi:
Penguapan lindi hitam lemah untuk memisahkan air dan menciptakan lindi hitam kuat produk yang mudah terbakar
Tiga proses utama yang terjadi di evaporator adalah:
Minuman keras hitam + panaskan ke Minuman keras Hitam Kuat + Air + Uap
Kondensat + Uap untuk Membersihkan + Kondensat Kotor + NCG
Minuman keras hitam menjadi Minuman keras hitam + Sabun (hanya kayu lunak)
Konsumsi uap penguapan multi-efek
Nomor efektif | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Konsumsi uap (t uap/t air) |
~1.04 | ~0.53 | ~0,36 | ~0,28 | ~0,23 | ~0.19 | ~0.17 | ~0.15 |
EVAPORATOR EFEK GANDA
Evaporator cairan hitam menggunakan kontak tidak langsung dengan uap kondensasi (atau uap) di satu sisi permukaan perpindahan panas untuk menguapkan air dari cairan hitam yang beredar di sisi lain.Seperti semua penukar panas tidak langsung, perpindahan panas keseluruhan antara uap kondensasi dan cairan hitam diatur oleh hubungan dasar:
Q=Ux AxAT
Dalam persamaan ini, aliran panas Q mewakili jumlah perpindahan panas yang dapat dicapai.Seperti yang ditunjukkan, aliran panas ini tergantung pada koefisien perpindahan panas keseluruhan U, jumlah area perpindahan panas A yang tersedia untuk mengembunkan uap yang masuk dan perbedaan suhu AT antara uap yang mengembun dan cairan hitam di dalam evaporator.Setiap pengurangan U, A atau AT akan menghasilkan pengurangan Q secara langsung. Penguapan hanya dapat terjadi ketika panas ditambahkan (dalam bentuk uap kondensasi) ke suatu luas permukaan dan AT terbentuk di seluruh luas permukaan itu.
Koefisien perpindahan panas U mewakili laju perpindahan panas yang dicapai melintasi permukaan tertentu di bawah kondisi operasi evaporator. Ini adalah bilangan kompleks yang bervariasi dengan bahan dan kualitas permukaan pemanas, suhu, konsentrasi dan viskositas dari minuman keras hitam dan tingkat turbulensi dalam minuman keras.Koefisien perpindahan panas dipengaruhi secara negatif oleh kerak dan endapan pada permukaan perpindahan panas, oleh turbulensi rendah dan juga oleh penyelesaian dan ketebalan permukaan perpindahan panas.
Evaporator efek ganda (MEE) selalu digunakan dalam layanan minuman keras hitam.Istilah efek berganda berasal dari penggunaan energi ganda yang efektif untuk melakukan tugas penguapan.Dalam konfigurasi seperti itu, uap hidup dikondensasi hanya di evaporator efek pertama, menghasilkan uap yang kemudian dikirim untuk mengembun di efek kedua di mana terjadi penguapan tambahan.Proses tersebut kemudian dapat diulang hingga mencapai efek terakhir evaporator dimana uap yang dihasilkan dikondensasikan dalam kondensor menggunakan air pendingin.
Pembangkitan uap di pabrik Kraft merupakan biaya operasi yang signifikan dan setiap upaya harus dilakukan untuk menghemat penggunaannya.Pabrik penguapan sejauh ini merupakan konsumen utama dari uap tersebut untuk menghilangkan air dari cairan hitam yang lemah. Oleh karena itu, pengoperasian evaporator yang ekonomis didasarkan pada penggunaan beberapa panas yang tersedia secara efektif dari uap dan oleh karena itu pada jumlah efek dalam MEE.
Penerapan Teknologi MVR:
Ketika konsentrasi cairan yang diuapkan dinaikkan dan titik didihnya dinaikkan dalam batas tertentu, misalnya, ketika konsentrasi cairan hitam yang diuapkan di bawah 20%, titik didihnya dinaikkan tidak lebih dari 1,5 .
Ini digunakan di daerah atau perusahaan di mana harga listriknya murah dan energi panasnya mahal.
Penerapan teknologi dalam penguapan cairan hitam dari pulp
Mengambil contoh evaporasi lindi hitam bubur jerami gandum, proses evaporasi kombinasi teknologi MVR dan evaporasi multi efek dibandingkan dengan proses evaporasi multi efek.Dengan rincian sebagai berikut.
2.1 parameter utama dan skema penguapan
Hasil penelitian menunjukkan bahwa laju alir lindi hitam encer adalah 128,6 t/jam, suhu lindi hitam encer 70 , konsentrasi lindi hitam encer 10%, konsentrasi lindi hitam pekat 45%, dan penguapan air adalah 100t / jam.Proses evaporasi multi efek adalah stasiun evaporasi 5-efek, dan proses evaporasi gabungan adalah pra konsentrasi MVR + stasiun evaporasi 5-efek.

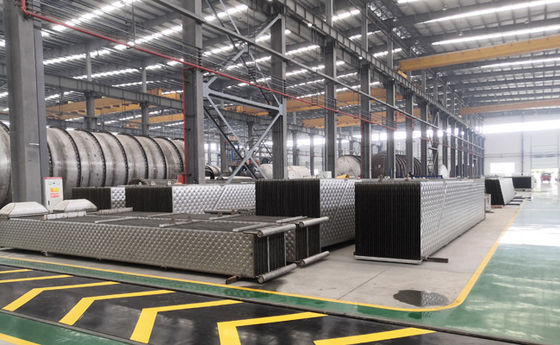

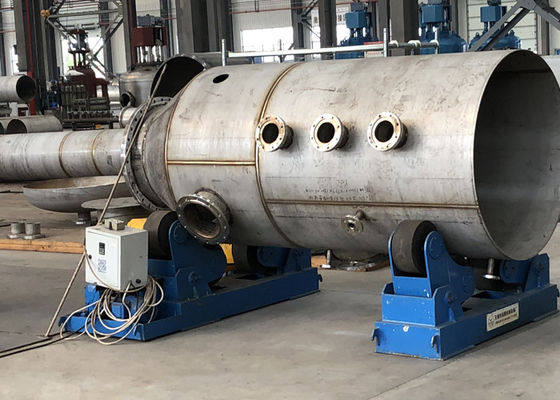

Kemampuan produksi kami
