Penguapan cairan hitam adalah bagian penting dari proses pemulihan kimia karena secara signifikan mengkonsentrasikan bahan padat kering dalam cairan hitam sehingga cairan dapat dibakar secara efektif dalam boiler pemulihan.Air yang dikeluarkan dari minuman keras dapat dipisahkan dan diproses sehingga dapat digunakan kembali di pabrik – mengurangi kebutuhan air bersih, limbah, dan menghemat uang.
Evaporator dan konsentrator, dengan permukaan pemanas lamelanya, mahir dalam memproses cairan masak bekas atau limbah pabrik menggunakan energi minimum sambil memaksimalkan padatan kering produk, ketersediaan pabrik, dan kualitas kondensat.Permukaan pemanas lamella pada dasarnya tidak bersisik.Hal ini memungkinkan penggunaan berbagai sumber panas di dalam lamella, memungkinkan pabrik untuk memilih koneksi proses yang paling hemat energi.
Penguapan
Misi:
Penguapan lindi hitam lemah untuk memisahkan air dan menciptakan lindi hitam kuat produk yang mudah terbakar
Tiga proses utama yang terjadi di evaporator adalah:
Minuman keras hitam + panaskan ke Minuman keras Hitam Kuat + Air + Uap
Kondensat + Uap untuk Membersihkan + Kondensat Kotor + NCG
Minuman keras hitam menjadi Minuman keras hitam + Sabun (hanya kayu lunak)
Persyaratan proses dasar
Penggunaan energi yang efisien
Pemisahan uap air yang efisien dari lindi hitam
Pemisahan yang tepat dari metanol, sabun minyak tinggi
Konsentrasi minuman keras hitam hingga 75-85% padatan kering
Nama | Seri piring bantal | Penukar panas cangkang dan tabung | Penukar panas pelat yang dapat dilepas | Penukar panas pelat spiral |
Kisaran suhu operasi | <800℃ | <800℃ | <170℃ | <350℃ |
Tekanan maksimum | <60 bar | <200 bar | <32 bar | <25 bar |
Koefisien perpindahan panas ke air[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Penerapan pertukaran panas udara dan air | bugar | bugar | tidak sehat | Kesesuaian sebagian |
Perendaman dalam tangki atau air | bugar | Kesesuaian sebagian | tidak sehat | tidak sehat |
Pengelasan tangki dan reaktor | Berlaku | tak dapat diterapkan | tak dapat diterapkan | tak dapat diterapkan |
Instal ke dalam reaktor yang ada dan peralatan lainnya | Aplikasi yang fleksibel | Berlaku sebagian | tak dapat diterapkan | tak dapat diterapkan |
Semua konstruksi yang dilas | Berlaku | Berlaku | tak dapat diterapkan | tak dapat diterapkan |
Cairan yang sangat terkontaminasi dan aplikasi lainnya | Berlaku | Berlaku | Berlaku sebagian | Berlaku |
Berat per satuan luas | rendah | tinggi | rendah | tinggi |
Film jatuh, kondensor dan evaporator | bugar | bugar | Kesesuaian sebagian | Kesesuaian sebagian |
Teknologi MVR
Teknologi MVR adalah untuk memampatkan uap sekunder evaporator dengan metode mekanis, meningkatkan tekanan dan suhu, meningkatkan entalpi, dan kemudian mengirimkannya kembali ke ruang pemanas evaporator untuk digunakan sebagai uap pemanas, sehingga dapat menjaga umpan cair dalam keadaan mendidih, sedangkan uap pemanas itu sendiri mengembun menjadi air.Dibandingkan dengan teknologi penguapan multi efek, teknologi MVR mengompresi dan mendaur ulang semua uap sekunder dan memulihkan panas laten, sehingga lebih hemat energi daripada teknologi penguapan multi efek.

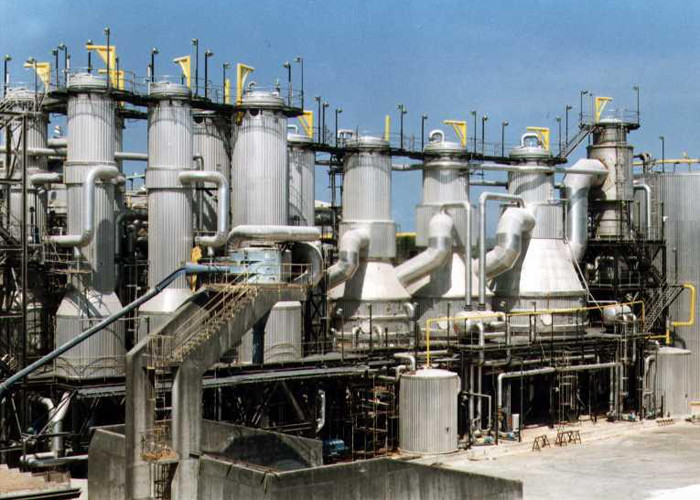

Evaporator efek ganda
Evaporator efek ganda selalu digunakan dalam layanan minuman keras hitam.Istilah efek berganda berasal dari penggunaan energi ganda yang efektif untuk melakukan tugas penguapan.Dalam konfigurasi seperti itu, uap hidup dikondensasi hanya di evaporator efek pertama, menghasilkan uap yang kemudian dikirim untuk mengembun di efek kedua di mana terjadi penguapan tambahan.Proses tersebut kemudian dapat diulang hingga mencapai efek terakhir evaporator dimana uap yang dihasilkan dikondensasikan dalam kondensor menggunakan air pendingin.
Pembangkitan uap di pabrik Kraft merupakan biaya operasi yang signifikan dan setiap upaya harus dilakukan untuk menghemat penggunaannya.Pabrik penguapan sejauh ini merupakan konsumen utama dari uap tersebut untuk menghilangkan air dari cairan hitam yang lemah. Oleh karena itu, pengoperasian evaporator yang ekonomis didasarkan pada penggunaan beberapa panas yang tersedia secara efektif dari uap dan oleh karena itu pada jumlah efek dalam MEE.
Penerapan teknologi dalam penguapan cairan hitam dari pulp
Mengambil contoh evaporasi lindi hitam bubur jerami gandum, kombinasi proses evaporasi dari teknologi MVR dan evaporasi multi efek memiliki efek yang sempurna.

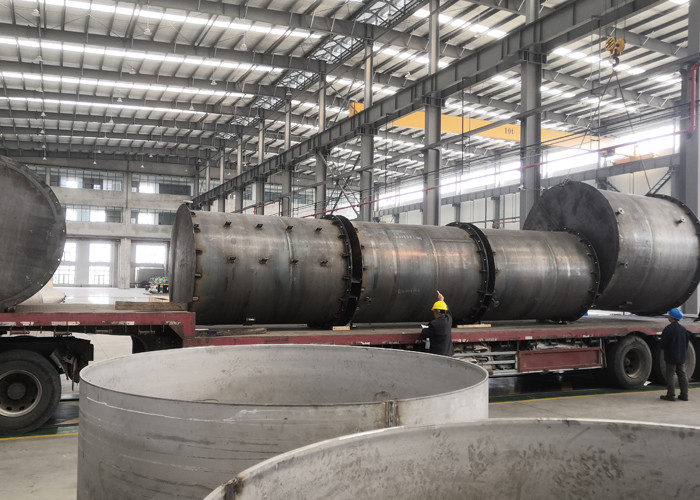

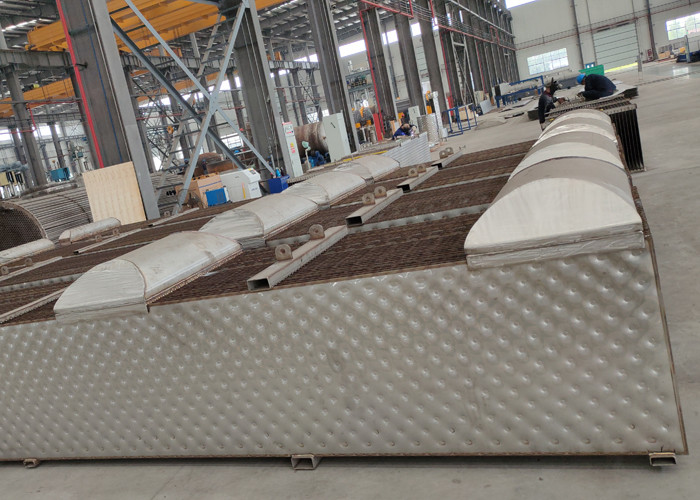

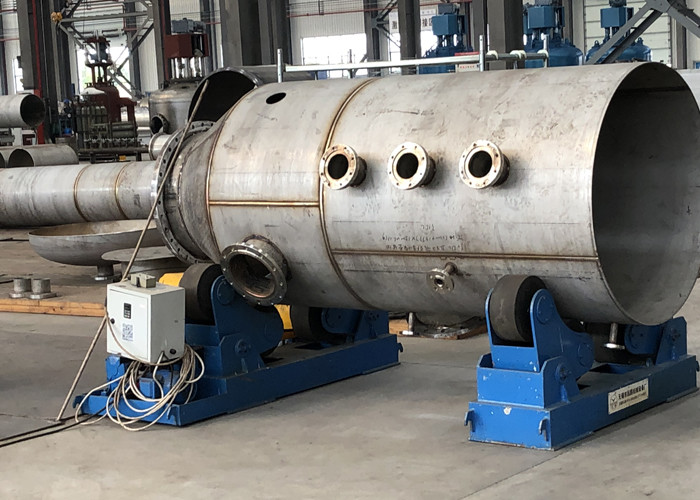

Bengkel Produksi
