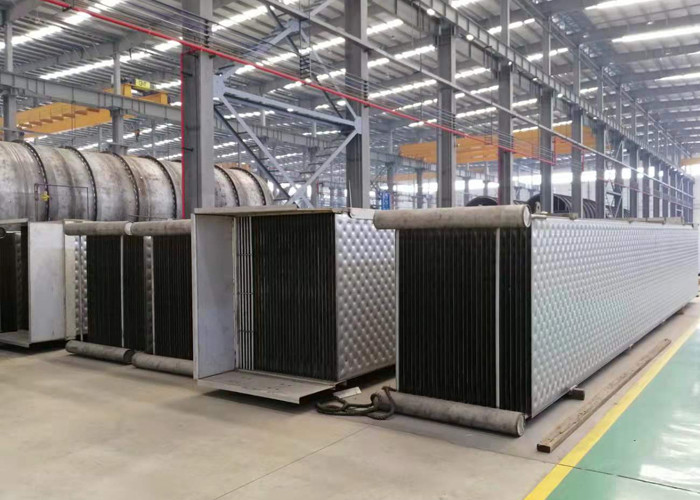

Penukar Pelat Bantalan Laser Otomatis di Penguapan Air Limbah Pulp Kertas
Dalam beberapa tahun terakhir, dengan matangnya teknologi mechanical vapor recompression (MVR).Teknologi ini telah banyak digunakan dalam pengolahan air limbah (termasuk lindi hitam pulp kimia, APMP & BCTMP dan air limbah pulp mekanis kimia lainnya), industri makanan, desalinasi air laut dan bidang lainnya.
Teknologi MVR
Teknologi MVR adalah untuk mengompresi uap sekunder evaporator dengan metode mekanis, meningkatkan tekanan dan suhu, meningkatkan entalpi, dan kemudian mengirimkannya kembali ke ruang pemanas evaporator untuk digunakan sebagai uap pemanas, sehingga dapat menjaga umpan cair dalam keadaan mendidih, sedangkan uap pemanas itu sendiri mengembun menjadi air.Dibandingkan dengan teknologi penguapan multi efek, teknologi MVR mengompresi dan mendaur ulang semua uap sekunder dan memulihkan panas laten, sehingga lebih hemat energi daripada teknologi penguapan multi efek.
Keuntungan Teknologi MVR:
Setelah start-up, tidak perlu steam segar, atau sejumlah kecil steam segar dikonsumsi, sehingga biaya operasi rendah.
Struktur sederhana, operasi efek tunggal, menyederhanakan pipa, instrumen, sistem kelistrikan.
Mudah untuk memulai, operasi sederhana, operasi stabil, lebih sedikit perawatan.
Ini menempati ruang kecil dan memiliki beberapa utilitas.Secara umum, tidak ada kebutuhan untuk kondensor dan menara pendingin.
Penerapan Teknologi MVR:
Ketika konsentrasi cairan yang diuapkan dinaikkan dan titik didihnya dinaikkan dalam batas tertentu, misalnya, ketika konsentrasi cairan hitam yang diuapkan di bawah 20%, titik didihnya dinaikkan tidak lebih dari 1,5 .
Ini digunakan di daerah atau perusahaan di mana harga listriknya murah dan energi panasnya mahal.

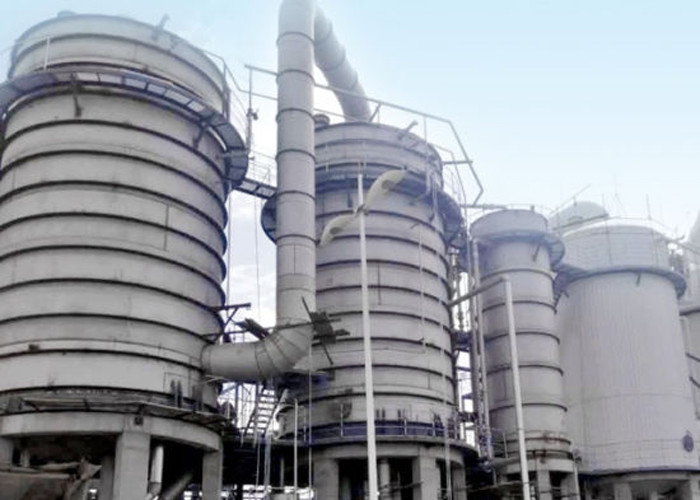

2. Penerapan teknologi dalam penguapan cairan hitam dari pulp
Mengambil contoh evaporasi lindi hitam bubur jerami gandum, proses evaporasi kombinasi teknologi MVR dan evaporasi multi efek dibandingkan dengan proses evaporasi multi efek.Dengan rincian sebagai berikut.
2.1 parameter utama dan skema penguapan
Hasil penelitian menunjukkan bahwa laju alir lindi hitam encer adalah 128,6 t/jam, suhu lindi hitam encer 70 , konsentrasi lindi hitam encer 10%, konsentrasi lindi hitam pekat 45%, dan penguapan air adalah 100t / jam.Proses evaporasi multi efek adalah stasiun evaporasi 5-efek, dan proses evaporasi gabungan adalah pra konsentrasi MVR + stasiun evaporasi 5-efek.
2.2 Operasi
Pengoperasian kedua proses penguapan untuk pengolahan lindi hitam bubur jerami gandum ditunjukkan pada tabel.
Pengoperasian dua proses penguapan untuk mengolah cairan hitam bubur kertas
| barang | 5 stasiun efek | proses penguapan gabungan | ||
| Pra konsentrasi MVR | Stasiun penguapan 5-efek | |||
| Air evaporasi (t/jam) | 100 | 64.28 | 35.72 | |
| Konsentrasi masuk (%) | 10 | 10 | 20 | |
| Konsentrasi keluar (%) | 45 | 20 | 45 | |
| Area penguapan (㎡) | 10000 | 8500 | 4000 | |
| Area kondensor (㎡) | 800 | / | 300 | |
| Konsumsi | Uap (t/j) | 25 | / | 9 |
| Listrik (kWh / jam) | 500 | 1600 | 180 | |
| Air (t / jam) | 900 | / | 350 | |
| Biaya operasional | RMB/jam | 4500 | 960 | 1633 |
| Kapasitas penguapan air RMB / T | 45 | 25.93 | ||
| RMBx1000/Hari | 10.8 | 6.2 | ||
| RMBx10000/Tahun (340 hari) | 3672 | 2115 | ||
Catatan: Dalam perkiraan biaya operasi: uap 150rmb/t, listrik 0,6 rmb/kWh, air 0,5rmb/t.
Investasi peralatan proses evaporasi gabungan meningkat: evaporator (2500 m2) 375x10000 RMB;Kompresor MVR 400x10000rmb, total 775x10000 RMB
Pengurangan biaya operasi tahunan dari proses penguapan gabungan: 3672-2115 = 1557 (10000RMB)
Investasi meningkatkan periode pengembalian dari proses penguapan gabungan: 755 1557 = 0,5 tahun
Dapat dilihat bahwa mengambil skala 100t / jam sebagai contoh, proses penguapan gabungan dapat memulihkan peningkatan investasi dalam setengah tahun, dan menghemat 1557 (10000 RMB) setiap tahun di masa depan, dengan manfaat ekonomi yang cukup besar.

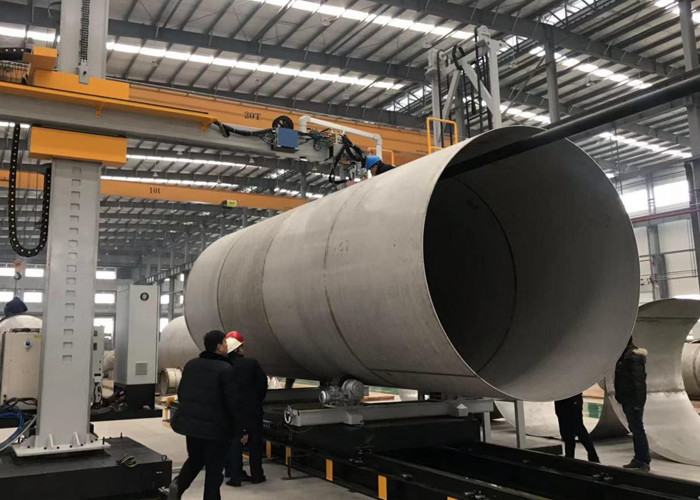

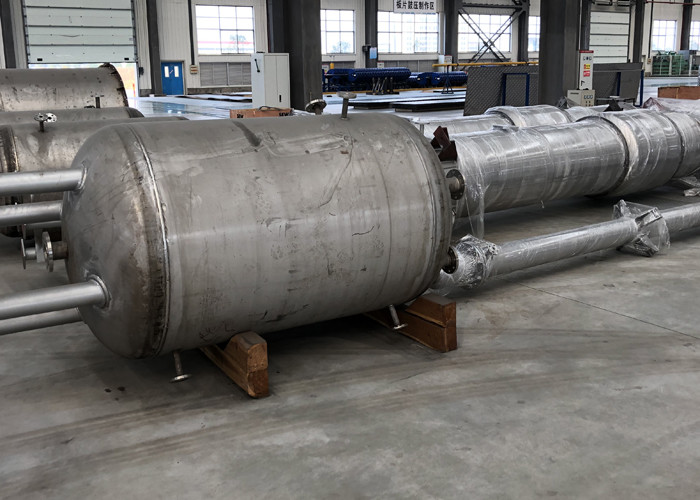

Kemampuan Produksi
