Kontrol kualitas tinggi Disodium hidrogen fosfat MEE evaporasi kristalisasi

Basic Properties

Place of Origin: Cina

Brand Name: Hanpu

Certification: CE ISO

Model Number: MVR

Trading Properties

Minimum Order Quantity: 1 set

Price: USD18,0000-USD65,000

Supply Ability: 1 set per bulan

Tag

Sistem Penguapan Efek Ganda 480V

Sistem Penguapan Efek Ganda 220V

Sistem Penguapan Efek Ganda 316L

Specifications

Name:	Sistem Konsentrasi	Key sales points:	Penghematan energi
Application:	Minuman, Kristalisasi Garam	Automation:	Kontrol Otomatis
Certificate:	Iso	Warranty:	1 tahun
Processing Type:	Proses berlanjut	Condition:	Baru
High Light:	Sistem Pendingin Bank Es GMP , Sistem Pendingin Bank Es ISO , sistem bir bank es SS304

Product Description

Kontrol Kualitas Tinggi Disodium Hydrogen Phosphate (Na₂HPO₄) Lini Evaporasi & Kristalisasi Vakum MEE

Direkayasa evaporasi film tipis/jatuh multi-efek dengan kristalisasi vakum terintegrasi untuk menghasilkan kristal Disodium Hydrogen Phosphate dengan kemurnian tinggi dengan ukuran partikel yang konsisten, kelembaban rendah, dan kualitas batch-ke-batch yang andal. Ekonomi uap yang dioptimalkan, jejak kaki yang ringkas, dan otomatisasi PLC penuh membuatnya ideal untuk aplikasi bahan kimia halus dan yang berdekatan dengan makanan/farmasi.

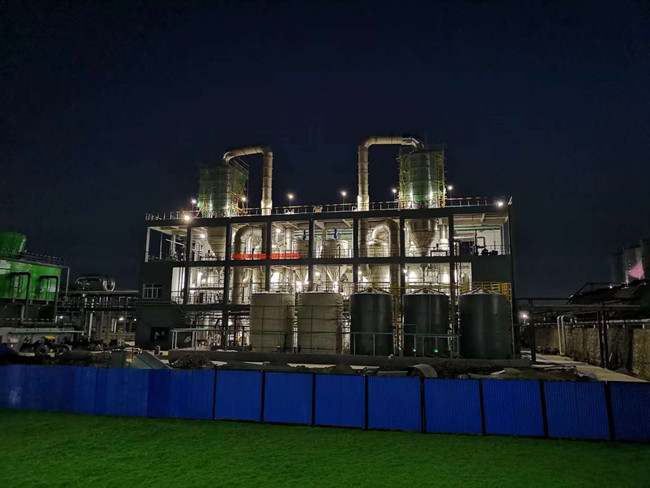

Disodium Hydrogen Phosphate MEE Evaporation & Crystallization System (Plant View)

MEE Falling Film Evaporator with Vacuum Crystallizer Layout

Kontrol Kualitas Ketat

Kepadatan/konduktivitas online, logika daur ulang cairan induk, dan kontrol ukuran kristal (kurva saturasi & waktu tinggal) untuk memenuhi spesifikasi secara konsisten.

Ekonomi Uap

Setiap efek menggunakan kembali uap dari efek sebelumnya sebagai media pemanas; modul TVR/MVR opsional selanjutnya memotong utilitas.

Operasi Bersih

Evaporasi vakum, suhu rendah meminimalkan degradasi produk; tabung yang dipoles cermin mengurangi penskalaan dan menyederhanakan CIP.

Deskripsi Proses

Persiapan Umpan: Larutan Na yang disaring₂HPO₄ diukur ke pemanas awal dan efek pertama.
Evaporasi Multi-Efek (MEE): Evaporasi film jatuh di 2–4 efek. Efek pertama menggunakan uap langsung; efek selanjutnya menggunakan uap sekunder sebagai media pemanas.
Kristalisasi Vakum: Cairan pekat berkedip/menua di bawah vakum ke supersaturasi yang dipilih; benih kristal dapat ditambahkan untuk menyetel PSD.
Pemisahan Padat–Cair: Kristal dibuang ke centrifuge/filter tekanan; cairan induk didaur ulang ke efek untuk peningkatan hasil.
Pengeringan & Pengemasan: Pengeringan suhu rendah ke target LOD; disaring dan dikemas sesuai spesifikasi.

Struktur Sistem

Efek (pemanas & pemisah), pemanas awal, kristalisasi vakum, kondensor & set vakum, pompa umpan/sirkulasi/pelepasan/kondensat, unit penanganan kristal (tangki benih, centrifuge), skid CIP, dan instrumentasi lengkap (T/P/vakum/aliran/level/kond.).

Fitur Utama

Kapasitas: Evaporasi air 500 kg/jam – 80 t/jam.
Material: SS304 / SS316L (lainnya berdasarkan permintaan).
Operasi suhu rendah: Evaporasi vakum yang lembut membatasi hidrolisis dan perubahan warna.
Rasio konsentrasi tinggi: Hidrodinamika film jatuh menangani air garam kental dengan waktu tinggal yang singkat.
Otomatisasi: PLC/HMI dengan resep & sejarawan; interlock untuk vakum/level/suhu.
Ramah CIP: Tabung mulus, dipoles cermin menyederhanakan pembersihan dan mengurangi penskalaan.
Integrasi fleksibel: Add-on TVR/MVR, daur ulang cairan induk, dosis benih opsional dan klasifikasi kristal.

Spesifikasi Ilustratif Film Jatuh Tiga-Efek Khas

Parameter	Satuan	Nilai (Contoh)
Kapasitas evaporasi	kg/jam	3.000 – 50.000
Konsumsi uap mentah	kg/jam	~30–40% dari efek tunggal (misalnya, 900 kg/jam @ tugas 3.000 kg/jam)
Suhu evaporasi (1 / 2 / 3)	°C	~99 / 76 / 53 (vakum)
Tekanan uap untuk efek ke-1	MPa (abs)	0,6 – 1,0
Padatan umpan (Na₂HPO₄)	% b/b	8 – 12 (khas)
Keluaran kristalisasi	—	Target supersaturasi per kelas; daur ulang cairan induk

Kualitas & Kepatuhan

Analitik proses: kepadatan/konduktivitas, suhu, vakum, dan tren aliran untuk penelusuran batch.
Las & bagian bertekanan sesuai standar yang berlaku; sertifikat material tersedia.
Dukungan validasi untuk pembersihan dan perubahan produk jika diperlukan.

Alur Kerja Pengiriman

Umpan & target → Lab/pilot (opsional) → Proses & keseimbangan panas → Rekayasa & fabrikasi terperinci → Pemasangan & commissioning → Uji kinerja & pelatihan → Dukungan O&M.
