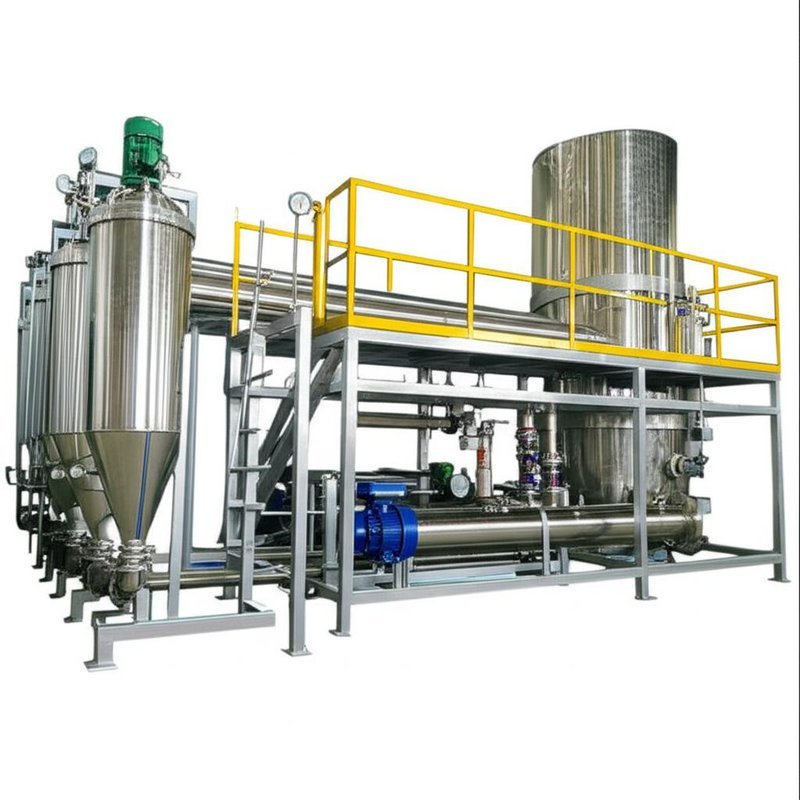

Peralatan Evaporator Film Jatuh Multi-Efek untuk Pengolahan Limbah
Sebuah modular MEE jatuh/film tipis sistem untuk memekatkan limbah industri dan memungkinkan kristalisasi vakum atau penggunaan kembali air. Dioptimalkan untuk penghematan uap, jejak kaki kecil, dan operasi berkelanjutan, otomatis di seluruh limbah pembuatan kertas, air garam pembuatan garam, dan aliran industri yang beragam.
Utilitas Lebih Rendah
Setiap efek menggunakan kembali uap efek sebelumnya sebagai media pemanas, secara drastis mengurangi uap segar per kg air yang diuapkan.
Operasi Bersih
Operasi vakum tertutup dengan tabung yang dipoles cermin mengurangi penumpukan dan menyederhanakan CIP.
Modular & Dapat Dipelihara
Bagian skid dan perpipaan yang mudah diakses memperpendek jendela pemasangan dan pemeliharaan.
Deskripsi Proses — Contoh Aliran Paralel
Umpan masuk ke sirkuit efek pertama, bercampur dengan cairan yang bersirkulasi, dan dipanaskan dengan uap langsung di pemanas H. Di evaporator V1, air menguap pada titik didihnya. Cairan kemudian melewati efek kedua bertekanan lebih rendah, di mana uap efek pertama menjadi sumber panas. Penggunaan kembali bertahap ini berlanjut di seluruh efek, berukuran per kenaikan titik didih, ΔT yang diizinkan, dan tugas—memaksimalkan efisiensi termal dan meminimalkan OPEX.
Struktur
Efek pertama/kedua/ketiga pemanas & pemisah, pemanas awal, terminal kondensor, paket vakum, pompa umpan/sirkulasi/pelepasan/kondensat, dan penuh instrumentasi (vakum, suhu, tekanan, aliran, level). Opsional TVR atau MVR modul dapat lebih lanjut menggunakan kembali uap sekunder.
Karakteristik Utama
- Laju penguapan: 500 kg/jam hingga 80 t/jam.
- Material: SS304 atau SS316L (lainnya berdasarkan permintaan).
- Operasi vakum, suhu rendah: Waktu tinggal singkat; lembut terhadap komponen yang peka terhadap panas.
- Internal sanitasi: Tabung mulus yang dipoles cermin mengurangi penskalaan; mudah CIP.
- Rasio konsentrasi tinggi: Hidrodinamika film jatuh menangani umpan kental; waktu konsentrasi singkat.
- Otomatisasi: PLC/HMI, interlock, tren, kontrol resep.
- Rangkaian proses khusus: Dikonfigurasi per kimia umpan, BPE, dan utilitas klien.
Aplikasi
Konsentrasi dan penggunaan kembali limbah di pembuatan kertas, kimia & farmasi, tekstil/pewarnaan, makanan & minuman, pabrik bir, otomotif; penolakan RO konsentrasi; pemulihan garam melalui kristalisasi vakum; ZLD pra-perlakuan.
Evaporator Film Jatuh Tiga Efek Khas — Spesifikasi & Parameter Teknis
| Parameter / Spesifikasi | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 |
|---|
| Kapasitas penguapan (kg/jam) | 3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 |
| Konsumsi uap mentah (kg/jam) | 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 |
| Derajat vakum dari setiap efek | Efek Pertama | 0 |
| Efek Kedua | 448 |
| (mmHg) | Efek Ketiga | 640 |
| Suhu penguapan dari setiap efek | Efek Pertama | 99 |
| Efek Kedua | 76 |
| Efek Ketiga | 53 |
| Tekanan uap untuk penguapan (MPa) | 0.6–1.0 (Tekanan absolut) |
| Kandungan padat dalam umpan (%) | 6–7 (contoh) |
| Kandungan padat keluaran (%) | 42–48 (contoh) |
Perbandingan Kinerja untuk Evaporator yang Berbeda
| Item | Evaporator Efek Tunggal | Evaporator Multi-Efek | Evaporator TVR | Evaporator MVR |
|---|
| Konsumsi energi | Konsumsi energi jauh lebih tinggi daripada yang lain; secara teori, 1 ton air mengkonsumsi 1 ton uap. | Relatif hemat energi dibandingkan dengan efek tunggal. | Berdasarkan multi-efek tradisional dengan satu efek lagi ditambahkan; membutuhkan uap bertekanan lebih tinggi untuk menggerakkan. | Pilihan paling hemat energi untuk evaporator secara keseluruhan, tetapi membutuhkan ~10–40 kW daya listrik untuk kompresor. |
| Luas lantai | Kecil | Besar | Besar | Kecil |
| Sumber energi | Uap & daya; membutuhkan jaringan pipa uap dan boiler. | Uap & daya; membutuhkan jaringan pipa uap dan boiler. | Uap & daya; membutuhkan jaringan pipa uap dan uap bertekanan tinggi. | Digerakkan oleh listrik; tidak memerlukan jaringan uap besar, sistem sirkulasi loop tertutup. |
| Otomatisasi | Semi-otomatis | Operasi otomatis penuh, penguapan berkelanjutan | Operasi otomatis penuh, penguapan berkelanjutan | Operasi otomatis penuh, penguapan berkelanjutan |
Bagan Prinsip Kerja

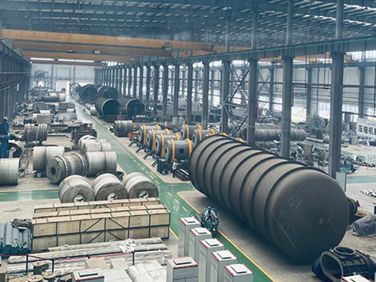

Situs Produksi Kami
