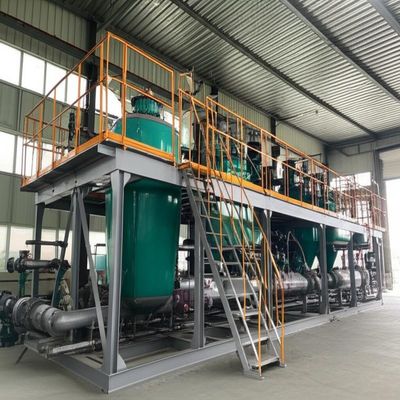

Evaporator Film Jatuh Multi-Efek Modular dengan Kristalisasi Vakum untuk Air Limbah (Industri Kertas & Garam)
Sebuah MEE yang dapat dilepas dan dipasang pada skid yang direkayasa untuk konsentrasi air yang tercemar dan pemulihan garam. Sistem ini menerapkan evaporasi film jatuh/tipis di beberapa efek di bawah vakum, diikuti oleh kristalisasi vakum, memberikan konsumsi uap yang rendah, jejak yang ringkas, dan operasi yang stabil dan berkelanjutan.

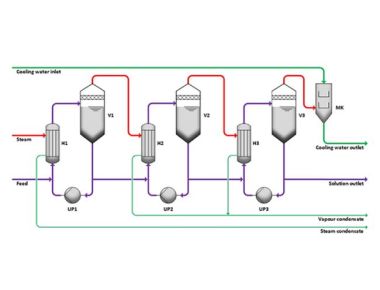

Deskripsi Proses — Contoh Prinsip Aliran Paralel
Umpan masuk ke sirkuit evaporator efek pertama, bercampur dengan cairan yang bersirkulasi, dan dipanaskan dengan uap langsung di pemanas H. Di evaporator V1, air menguap sementara larutan mencapai suhu didihnya. Cairan yang sebagian terkonsentrasi kemudian mengalir ke efek kedua, yang beroperasi pada suhu dan tekanan yang lebih rendah. Uap dari efek pertama bertindak sebagai media pemanas untuk efek kedua. Penggunaan kembali uap bertahap ini berlanjut di seluruh efek, tergantung pada kenaikan titik didih dan batasan pengoperasian, memaksimalkan efisiensi termal dan meminimalkan permintaan utilitas.
Struktur
Garis film jatuh multi-efek yang khas terdiri dari pemanas dan pemisah, pemanas awal, kondensor, sistem vakum, pompa umpan/sirkulasi/pelepasan/kondensat, perpipaan & katup yang saling berhubungan, dan instrumentasi (pengukur vakum, termometer, pengukur tekanan, pengukur aliran, level, dan konduktivitas jika diperlukan). Bagian yang dipasang pada skid memungkinkan pelepasan dan pemeliharaan tanpa pemadaman yang lama.
Karakteristik Utama
- Laju evaporasi: 500 kg/jam hingga 80 t/jam (rentang standar).
- Material: Baja tahan karat SS304 atau SS316L.
- Operasi vakum tertutup: Evaporasi cepat pada suhu rendah dengan waktu tinggal yang singkat.
- Internal sanitasi: Tabung mulus yang dipoles cermin mengurangi pengotoran dan mempermudah CIP.
- Suhu evaporasi rendah: Re-induksi opsional uap sekunder (misalnya, pompa tekanan-panas semprot) meningkatkan penggunaan panas dan mengurangi paparan termal produk.
- Rasio konsentrasi tinggi: Hidrodinamika film jatuh menangani viskositas yang lebih tinggi, tahan terhadap penskalaan, dan memungkinkan waktu konsentrasi yang singkat.
- Otomatisasi: PLC/HMI dengan interlock dan pencatatan data; operasi berbasis resep.
- Fleksibilitas proses: Kereta yang dapat dikonfigurasi agar sesuai dengan kimia umpan, BPE, dan utilitas klien; TVR/MVR dapat diintegrasikan jika diperlukan.
Ekonomi Uap
Setiap efek tambahan menggunakan kembali uap efek sebelumnya sebagai sumber panas—secara drastis memotong uap segar per kg evaporasi.
Kristalisasi Vakum
Pembentukan kristal yang stabil dan kondensat yang lebih bersih untuk digunakan kembali atau pembuangan yang sesuai.
Modular & Dapat Dipelihara
Modul yang dapat dilepas dan perpipaan yang mudah diakses mengurangi waktu henti dan menyederhanakan perbaikan.
Aplikasi
Dirancang untuk limbah pembuatan kertas, air garam pembuatan garam, dan berbagai macam air limbah industri di bidang kimia, farmasi, tekstil/pewarnaan, pabrik bir, makanan & minuman, dan pra-perawatan ZLD. Konsentrasi penolakan RO desalinasi dan pemulihan sumber daya juga didukung.
Evaporator Film Jatuh Tiga Efek Khas — Spesifikasi & Parameter Teknis
| Parameter / Spesifikasi |
HP-3.0 |
HP-4.5 |
HP-6.0 |
HP-9.0 |
HP-12.0 |
HP-15 |
HP-20 |
HP-24 |
HP-30 |
HP-50 |
| Kapasitas evaporasi (kg/jam) |
3000 |
4500 |
6000 |
9000 |
12000 |
15000 |
20000 |
24000 |
30000 |
50000 |
| Konsumsi uap mentah (kg/jam) |
900 |
1350 |
1800 |
2700 |
3600 |
4500 |
4500 |
7200 |
9000 |
15000 |
| Derajat vakum dari setiap efek |
Efek Pertama |
0 |
|
Efek Kedua |
448 |
| (mmHg) |
Efek Ketiga |
640 |
| Suhu evaporasi dari setiap efek |
Efek Pertama |
99 |
|
Efek Kedua |
76 |
|
Efek Ketiga |
53 |
| Tekanan uap untuk evaporasi (MPa) |
0.6–1.0 (Tekanan absolut) |
| Kandungan padat dalam umpan (%) |
6–7 (contoh) |
| Kandungan padat outlet (%) |
42–48 (contoh) |
Catatan Operasi
- Jumlah efek dan tugas berukuran untuk memenuhi ekonomi uap target dan kualitas kondensat.
- Tingkat vakum dan ΔT diatur per BPE umpan dan kecenderungan penskalaan.
- Modul TVR/MVR opsional dapat diintegrasikan untuk lebih memanfaatkan uap sekunder.

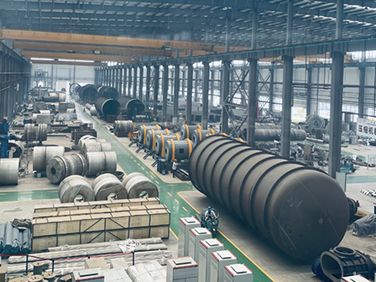

Situs Produksi Kami
