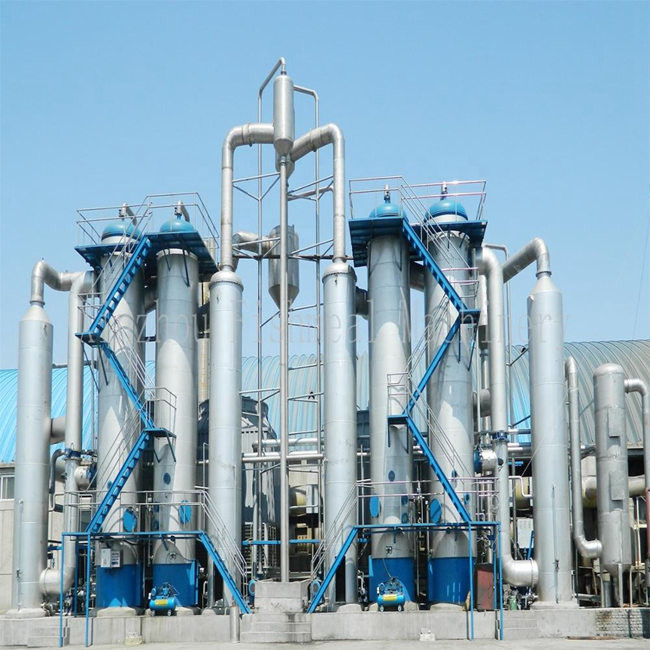

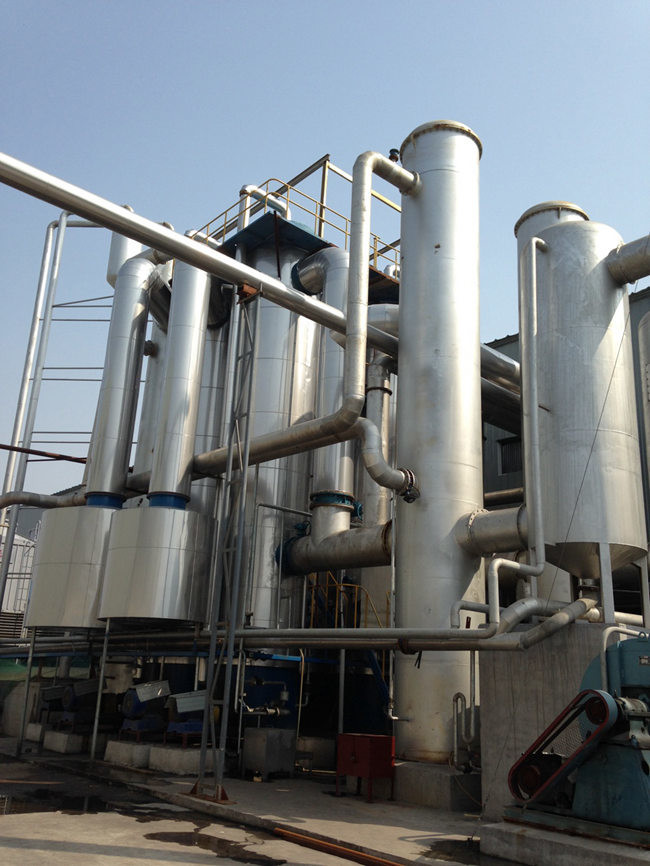

Sistem Kristalisasi Efek Ganda Efisien Tinggi untuk Banyak Garam
Hanpu merancang dan memasok sistem evaporasi & kristalisasi vakum efek ganda untuk aplikasi multi-garam seperti NaCl, KCl, (NH4)2SO4, Na2SO4, natrium asetat, dan air garam campuran. Tata letak dua efek kami yang ringkas menghasilkan penghematan energi yang kuat, kontrol ukuran kristal yang presisi, dan pengoperasian yang andal baik untuk pabrik baru maupun peningkatan brownfield.
Parameter Teknologi
| Model |
DE-500 |
DE-1000 |
DE-1500 |
DE-2000 |
| Penguapan (kg/jam) |
500 |
1000 |
1500 |
2000 |
| Konsumsi Uap (kg/jam) |
≤250 |
≤500 |
≤750 |
≤1000 |
| Dimensi P×L×T (m) |
4×1,5×3,3 |
5×1.6×3.5 |
6×1.6×3.7 |
6,5×1,7×4,3 |
| Siklus Konsumsi Air (t/h) |
6 |
12 |
15 |
18 |
Rentang Pengoperasian (umum untuk semua model)
| Suhu Penguapan -- Efek Pertama (°C) |
80-90 |
| Suhu Penguapan -- Efek Kedua (°C) |
55-70 |
| Vakum -- Efek Pertama (MPa) |
0,02-0,04 |
| Vakum -- Efek Kedua (MPa) |
0,05-0,06 |
| Tekanan Uap (MPa) |
<0,25 |
| Rasio Konsentrasi |
1.2-1.3 |
Fitur Sistem
Efisiensi Energi
Penghematan uap pada umumnya sebesar ~1,8-2,2 kg air/kg uap hidup (lebih tinggi dengan TVR), memotong biaya utilitas vs. sistem efek tunggal.
Kualitas Kristal
Kontrol ketat terhadap supersaturasi, kepadatan magma, waktu tinggal, dan pembenihan untuk mencapai target PSD dan kemurnian.
Fouling Rendah & CIP Mudah
Kecepatan dan fluks panas yang dioptimalkan mengurangi kerak pada permukaan panas; CIP otomatis dengan cepat mengembalikan nilai-U.
Fleksibel terhadap Banyak Garam
Resep proses dapat dialihkan untuk sistem klorida, sulfat, fosfat, dan asetat; kompatibel dengan RO/NF hulu dan sentrifugal/pengering hilir.
Cara Kerja Kristalisasi Efek Ganda
- Pemanasan awal & Deaerasi: Pakan dipanaskan terlebih dahulu menggunakan uap kondensat/flash; zat yang tidak dapat terkondensasi dihilangkan untuk menstabilkan titik didih.
- Efek 1 (T/P Lebih Tinggi): Evaporasi film jatuh atau sirkulasi paksa meningkatkan konsentrasi di dekat zona metastabil.
- Efek 2 (T/P Lebih Rendah, Vakum): Uap sekunder dari Efek 1 memanaskan Efek 2; pendinginan flash terkontrol dan/atau pendinginan evaporatif menghasilkan supersaturasi.
- Crystallizer: Konfigurasi OSLO/FC atau draft-tube-baffle mengatur kepadatan dan pertumbuhan magma, sehingga membatasi denda.
- Pemisahan Padat-Cair: Centrifuge atau filter tekanan memulihkan kristal; cairan induk didaur ulang atau dibersihkan berdasarkan penumpukan pengotor.
- CIP & Turnaround: Siklus basa/asam otomatis dengan titik akhir konduktivitas; waktu henti singkat antar kampanye.
Alur Kerja Pengiriman
Analisis & target umpan → Desain termal & keseimbangan panas/massa → Validasi percontohan (sesuai kebutuhan) → Rekayasa terperinci → Fabrikasi & FAT → Instalasi & commissioning → Pengujian & pelatihan kinerja → Layanan siklus hidup & suku cadang.
Angka kinerja bersifat indikatif. Desain akhir dikonfirmasi oleh data laboratorium, kurva BPE/viskositas, penilaian korosi/kerak, dan kondisi utilitas lokasi.
