SUS304 Pillow Plate Heat Exchanger Single Double Embossed Profile ASMI

Piring Bantal Hot Jual High Power Single Double Timbul Profil Tekanan Air Inflatable Pendinginan Pemanasan Khusus
Keterangan
Penukar panas pelat bantal adalah kelas desain penukar panas yang sepenuhnya dilas, yang menunjukkan permukaan "berbentuk bantal" bergelombang yang dibentuk oleh proses inflasi.Dibandingkan dengan peralatan yang lebih konvensional, seperti shell and tube dan penukar panas pelat dan rangka, pelat bantal adalah teknologi yang cukup muda.Karena fleksibilitas geometrisnya, mereka digunakan sebagai penukar panas "tipe pelat" dan sebagai jaket untuk pendinginan atau pemanasan kapal.Peralatan pelat bantal saat ini mengalami peningkatan perhatian dan implementasi di industri proses.

Konstruksi
Pelat bantal diproduksi dengan proses inflasi, di mana dua lembaran logam tipis dilas satu sama lain di seluruh permukaan denganlaserataupengelasan resistansi.Sisi pelat disegel dengan pengelasan jahitan, selain port penghubung.Akhirnya, celah antara lembaran logam tipis ditekan oleh cairan hidrolik yang menyebabkan pembentukan plastik dari pelat, yang akhirnya mengarah ke permukaan bergelombang yang khas.

Pada prinsipnya, ada dua jenis pelat bantal: timbul tunggal dan timbul ganda.Yang pertama biasanya membentuk dinding ganda darikapal berjaket, sedangkan yang terakhir dirakit menjadi tumpukan (bank) untuk memproduksi penukar panas pelat bantal.Pelat bantal timbul tunggal terbentuk ketika pelat dasar secara signifikan lebih tebal dari pelat atas.Pelat atas yang lebih tipis berubah bentuk, sedangkan pelat dasar tetap datar.

Selain itu, pelat bantal biasanya dilengkapi dengan pengelasan jahitan "baffle", yang menawarkan panduan aliran yang ditargetkan di saluran pelat bantal dalam kasus, di mana distribusi aliran atau kecepatan fluida mungkin menjadi masalah.Sebuah metode untuk mendapatkan panduan aliran dengan baffle di saluran antara pelat bantal yang berdekatan di penukar panas pelat bantal, baru-baru ini telah diusulkan.

Karena konstruksinya, pelat bantal tertutup rapat, memiliki stabilitas struktural yang tinggi dan pembuatannya sebagian besar otomatis dan sangat fleksibel.Pelat bantal dapat dioperasikan pada tekanan > 100 MPa dan suhu hingga 800 °C.

Parameter teknik



Aplikasi
Penerapan pelat bantal sangat luas, karena sifatnya yang menguntungkan seperti fleksibilitas geometris yang tinggi dan kemampuan beradaptasi yang baik untuk hampir setiap proses.Implementasinya tergantung pada konstruksi dasarnya, yaitu bank pelat bantal atau tangki berjaket pelat bantal.Permukaan luar yang relatif datar mudah dibersihkan dan cocok untuk aplikasi pengotoran atau sanitasi yang tinggi, tetapi permukaan bagian dalam memiliki lapisan halus di sekitar setiap las titik dan tidak mudah dibersihkan, oleh karena itu permukaan bagian dalam hanya cocok untuk cairan non-pengotoran seperti air , uap atau refrigeran.

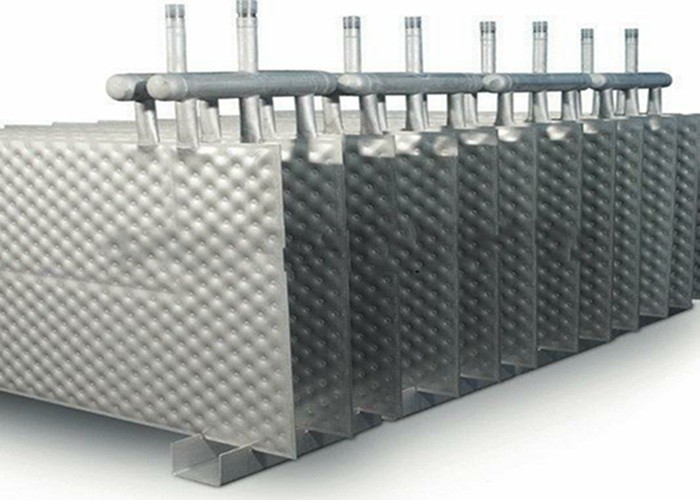

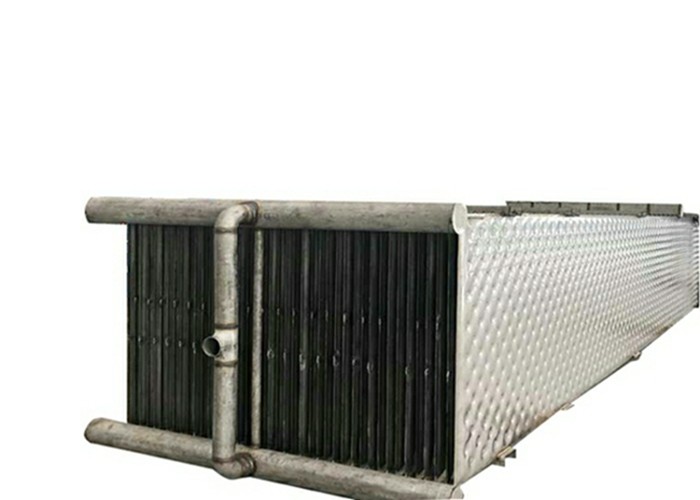

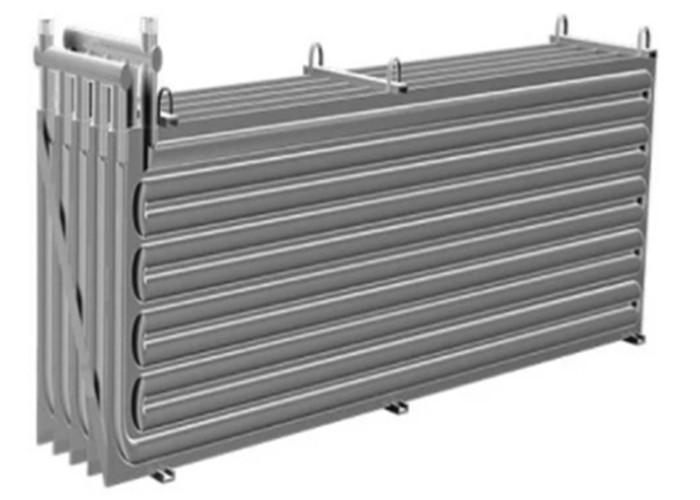

1. Bantalan piring bank (penukar panas)
Pillow plate bank biasanya digunakan dalam aplikasi yang melibatkan cairan-cair, gas-cair, viskositas tinggi atau media kotor, persyaratan kehilangan tekanan rendah, kondensasi (misalnya kondensor atas), penguapan film jatuh (misalnya industri kertas & pulp), reboiler, pendinginan air , pengeringan padatan, pembuatan es serpihan (industri makanan) dan banyak lagi.Mereka juga biasa digunakan sebagai pendingin imersi (misalnya dalam pelapisan listrik), di mana tepiannya dibenamkan langsung ke dalam tangki.Bank dapat dibangun untuk memungkinkan pelat individu dipisahkan dari tumpukan, memungkinkan pembersihan atau perawatan yang mudah.

2. Tank berjaket pelat bantal
Aplikasi pelat bantal yang paling luas hingga saat ini adalah dengan wadah berjaket, karena fleksibilitasnya, cakupan luas permukaan penuh untuk perpindahan panas, penahanan cairan yang rendah, biaya & waktu produksi yang menguntungkan, dan pembersihan yang mudah, terutama dalam aplikasi steril.Tangki dapat dilengkapi dengan beberapa jaket di atas permukaannya, termasuk juga bagian bawah tangki, misalnya berbentuk kerucut atau piring, dan dapat mencakup cangkang silinder tambahan di dalam tangki.Area umum penerapan tangki berjaket pelat bantal adalah di industri makanan dan minuman dan di industri kimia dan farmasi.Jaket ini juga disebut sebagai "jaket lesung pipit".







FAQ
1. Apakah Anda memiliki layanan OEM?Apakah Anda menyediakan suku cadang?Ya, kami melakukannya, selama Anda memberi kami gambar dan persyaratan terperinci Anda.
2. Bagaimana kita dapat dengan mudah mengetahuimosentrifugal st fit?Kami memiliki tim insinyur yang berpengalaman untuk membantu Anda membuat pemilihan model, selama Anda memberi kami karakteristik bahan pemrosesan yang terperinci.

3. Apakah Anda akan mengirimkan teknisi untuk pemasangan dan commissioning?Ya, kami bisa, kami melakukan banyak layanan, silakan lihat bagian purna jual kami.

4. Apa keunggulan Anda dibandingkan dengan pesaing Anda?Kualitas dan pengalaman.Kami adalah pemasok centrifuge teratas di Cina, desain dan struktur kami mirip dengan pemimpin dunia Alfa Laval, Westfaliar, Flottweg dll.

5. Bagaimana Anda melindungi kualitas?Pabrik saya adalah perusahaan milik negara dengan pengalaman lebih dari 100 tahun, kebijakan operasi yang ketat dilakukan, mesin pemrosesan canggih menjamin ketepatan semua komponen, pekerja dengan lisensi operasi, suku cadang mendapatkan multiprosesor, transmisi & suku cadang listrik dari merek terkenal internasional.Serangkaian pengujian dan inspeksi dilakukan di seluruh tahap produksi.

6. Bisakah kami mengunjungi pengguna akhir Anda atau menghubungi mereka?Ya, pengguna di dalam dan luar negeri, kami dapat memberikan Anda daftar nama.Anda dapat pergi ke sana atau menghubungi untuk mendapatkan info lebih lanjut.
