Sistem MEE evaporator multi efek untuk konsentrasi jus / jus mangga / jus tebu
Pengenalan dasar penguapan multi efek
Evaporator film jatuh multi efek menggunakan prinsip penguapan film jatuh untuk memanaskan dan merebus larutan encer untuk menguapkan sebagian air, sehingga mencapai tujuan pemekatan larutan.Unit mengadopsi proses produksi yang berkelanjutan.Ini memiliki keuntungan dari rasio konsentrasi besar (1/5-1/10), rentang viskositas lebar (<400CP), efek perpindahan panas yang baik dan kapasitas perawatan yang besar.Sangat cocok untuk penguapan bahan yang sensitif terhadap panas, konsentrasi tinggi, viskositas tinggi dan korosif.Sangat cocok untukbubur jagung dan jus maltosa dalam industri pati, jus dan semen rasa dalam industri makanan dan susu dalam industri susu, Konsentrasi filtrat biji-bijian penyuling di industri gula dan industri alkohol.
Unit ini memiliki koefisien perpindahan panas yang besar dan perbedaan suhu perpindahan panas yang kecil.Menurut karakteristik yang berbeda dari bahan penguapan dan target penguapan, dapat digabungkan menjadi efek ganda, tiga efek, empat efek dan lima efek sistem penguapan.Itu juga dapat menggunakan uap limbah dari atas bundel tabung atau pengering disk dan sumber panas bernilai kalori rendah lainnya (seperti uap kondensat) sebagai sumber panas evaporator untuk menjadi evaporator panas limbah, yang dapat sangat mengurangi konsumsi uap mentah dan mencapai efek penghematan energi maksimum.Ketika ada pasokan uap panas limbah yang cukup, tidak ada uap yang dibutuhkan sama sekali, dan manfaat ekonomi yang luar biasa dapat dicapai.
Proses bahan
(1) Bahan baku dikirim ke preheater primer depan oleh pompa umpan melalui flowmeter elektromagnetik, dan kemudian memasuki bagian atas pemanas efek primer melalui distributor cair untuk penguapan dan konsentrasi film jatuh primer;
(2) Cairan pekat efek pertama diangkut ke distributor atas pemanas efek kedua oleh pompa sirkulasi bahan bawah efek pertama untuk konsentrasi penguapan film jatuh sekunder.
(3) Cairan pekat efek kedua diangkut ke distributor atas pemanas efek ketiga oleh pompa sirkulasi bahan bawah efek kedua untuk ketiga kali konsentrasi penguapan film jatuh;
(4) Efek ketiga pelepasan cairan pekat, menurut deteksi online hidrometer, deteksi konsentrasi material secara real-time, jika konsentrasi material mencapai persyaratan yang ditetapkan, itu akan dihubungkan dengan katup pelepasan untuk membuka katup pelepasan dan mengangkut material ke tangki produk jadi, jika tidak, itu akan membuka katup sirkulasi material untuk membuat material didaur ulang ke evaporator lagi untuk penguapan ulang.
Proses uap
Uap mentah memasuki pemanas efek utama untuk memanaskan konsentrasi penguapan: uap sekunder yang dihasilkan oleh efek primer memanaskan efek sekunder, dan seterusnya.Uap sekunder yang dihasilkan oleh efek ketiga memasuki kondensor akhir untuk pendinginan kondensasi, dan air kondensat dikeluarkan oleh pompa kondensat.
Proses kondensat
Air kondensat yang dihasilkan oleh efek utama memanaskan bahan melalui pipa transfer air di bagian bawah cangkang, untuk menghemat konsumsi uap mentah;
Air kondensat yang dihasilkan oleh efek sekunder dan ketiga dibuang oleh pompa kondensat, dan pembuangannya telah mencapai nol polusi.Gas non kondensasi dihubungkan ke kondensor akhir oleh pipa gas non kondensasi dan dibuang oleh pompa vakum.
Aplikasi
Evaporator Efek Ganda banyak digunakan di area berikut sesuai kebutuhan.
Pengolahan Limbah: Industri seperti Industri Kimia, Farmasi, Tekstil, Pencelupan, Pabrik Bir, Mobil, Susu, Makanan dll, menghasilkan limbah proses yang berbahaya bagi lingkungan.Limbah ini umumnya terdiri dari air dalam jumlah besar dan limbah (kontaminan).Dengan menguapkan air dari efluen menggunakan sistem MEE menghasilkan daur ulang air.
Desalinasi: Tolak RO (Reverse Osmosis) memiliki sejumlah besar air.Dengan MEE air dapat didaur ulang.
Industri Kimia / Industri Farmasi: Untuk produksi produk diperlukan konsentrasi yang diinginkan atau bahan yang diinginkan perlu dipisahkan.Menggunakan sistem MEE konsentrasi yang diinginkan tercapai.
Industri Susu: Susu dapat dikonsentrasikan dalam sistem MEE.
Industri Gula: Sari tebu dapat dipekatkan dengan sistem MEE.
Industri makanan: Konsentrasi jus tomat, Sosis, Konsentrasi jus buah dapat dilakukan dalam sistem MEE.
Keuntungan: Penguapan dapat dicapai dengan konsumsi sumber panas yang rendah.
Jenis | Efek tunggal | Efek ganda | Tiga efek |
Kapasitas penguapan (kg/jam) | 300-2000 | 1200-4000 | 3600-15000 |
Kerapatan bahan pakan% | Menurut bahan | ||
Debit bahan kepadatan% | Menurut bahan | ||
Tekanan uap | 0,5-0,8 | ||
Konsumsi uap / Kapasitas penguapan (dengan pompa tekanan panas) | 0,65 | 0.38 | 0,28 |
Suhu penguapan | 45-90 | ||
Suhu sterilisasi | 90-110 | ||
Konsumsi air pendingin / Kapasitas penguapan (inlet 20°C, outlet 40°C) | 28 | 11 | 8 |
Catatan: kami dapat merancang produk khusus sesuai kebutuhan pelanggan. |
Prinsip bekerja

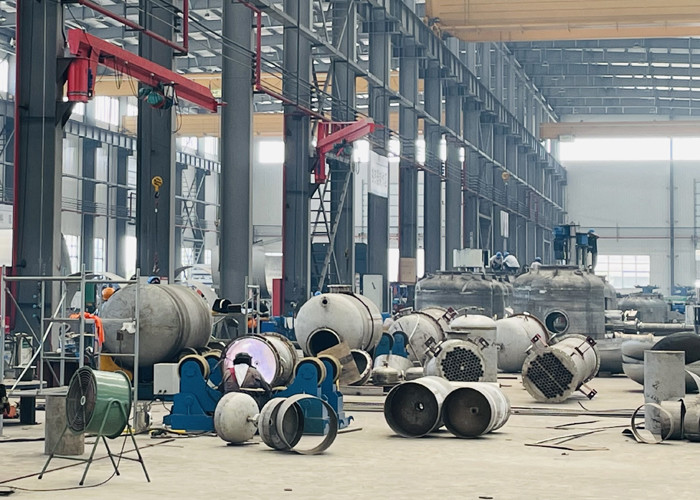

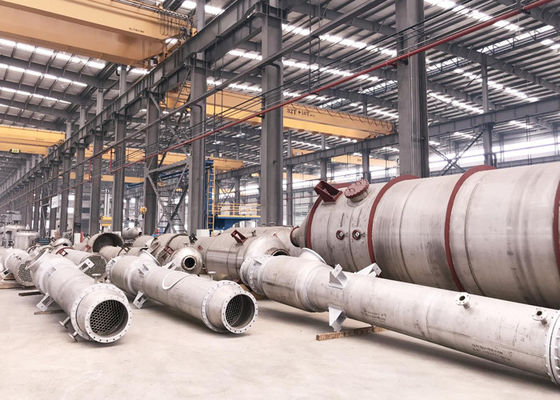

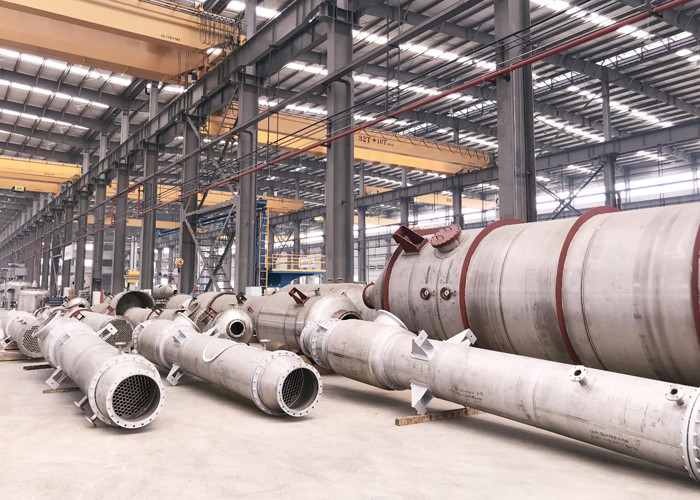

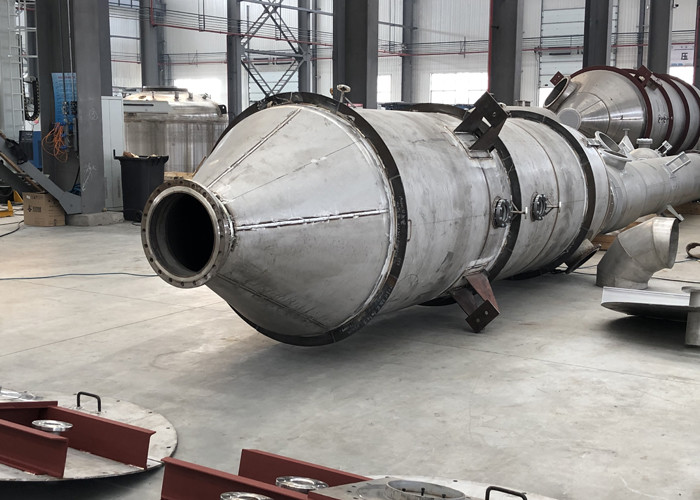

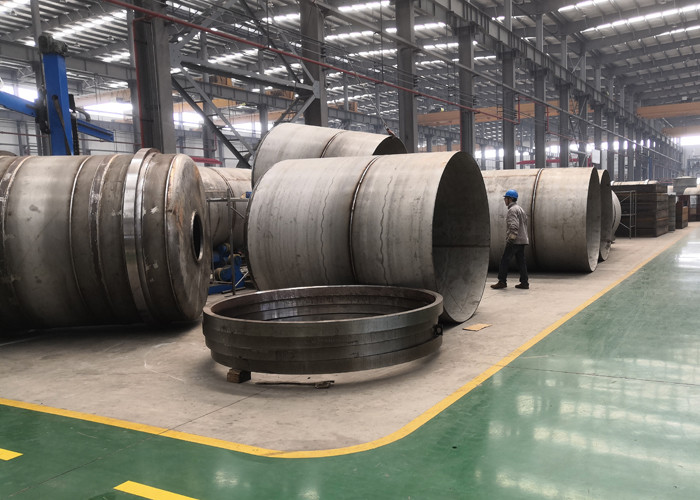

Peralatan produksi yang maju
