PENGANTAR
Minuman Keras Hitam Lemah (WBL) dari mesin cuci stok coklat biasanya pada 13-18% TS.Sebagian besar kandungan air ini harus diuapkan untuk menghasilkan bahan dengan padatan yang cukup tinggi untuk mendukung pembakaran yang efektif dalam boiler pemulihan, biasanya antara 65% dan 80% TS.
Selama penguapan ke tingkat padatan ini, berbagai komponen volatil (senyawa belerang, metanol, dll.) dilepaskan dari cairan dan harus dipisahkan dari kondensat untuk memungkinkan penggunaan kembali di jalur serat dan direkaustik.Dari sudut pandang ini, pabrik penguapan sebenarnya berfungsi sebagai "pabrik air" di dalam pabrik.Cairan hitam juga mengandung sebagian besar senyawa anorganik yang, selama proses penguapan, mencapai batas kelarutannya dan dapat mengendap sebagai kerak pada permukaan perpindahan panas evaporator yang sangat membatasi kapasitas operasi pabrik penguapan dan seluruh pulau pemulihan.
Komposisi kompleks yang melekat pada cairan hitam diterjemahkan ke dalam beberapa persyaratan desain yang saling bergantung untuk evaporator:
Pabrik penguapan harus secara efisien mentransfer panas untuk penguapan cairan hitam.
Itu harus dilakukan sambil menghindari pembentukan kerak pada permukaan perpindahan panas.
Pabrik evaporasi juga harus menghasilkan fraksi kondensat yang cukup bersih untuk memenuhi kebutuhan pabrik pulp dan area recausticizing, sehingga sangat mengurangi asupan air segar dari pabrik.
Komponen volatil dan NCG harus dihilangkan dan dikondisikan untuk pembuangan yang aman melalui insinerasi.
Penerapan Teknologi MVR:
Ketika konsentrasi cairan yang diuapkan dinaikkan dan titik didihnya dinaikkan dalam batas tertentu, misalnya, ketika konsentrasi cairan hitam yang diuapkan di bawah 20%, titik didihnya dinaikkan tidak lebih dari 1,5 .
Ini digunakan di daerah atau perusahaan di mana harga listriknya murah dan energi panasnya mahal.
2. Penerapan teknologi dalam penguapan cairan hitam dari pulp
Mengambil contoh evaporasi lindi hitam bubur jerami gandum, proses evaporasi kombinasi teknologi MVR dan evaporasi multi efek dibandingkan dengan proses evaporasi multi efek.Dengan rincian sebagai berikut.
2.1 parameter utama dan skema penguapan
Hasil penelitian menunjukkan bahwa laju alir lindi hitam encer adalah 128,6 t/jam, suhu lindi hitam encer 70 , konsentrasi lindi hitam encer 10%, konsentrasi lindi hitam pekat 45%, dan penguapan air adalah 100t / jam.Proses evaporasi multi efek adalah stasiun evaporasi 5-efek, dan proses evaporasi gabungan adalah pra konsentrasi MVR + stasiun evaporasi 5-efek.
barang | 5 stasiun efek | gabungan proses penguapan | ||
Pra konsentrasi MVR | Stasiun penguapan 5-efek | |||
Air evaporasi (t/jam) | 100 | 64.28 | 35.72 | |
Konsentrasi masuk (%) | 10 | 10 | 20 | |
Konsentrasi keluar (%) | 45 | 20 | 45 | |
Area penguapan (㎡) | 10000 | 8500 | 4000 | |
Area kondensor (㎡) | 800 | / | 300 | |
Konsumsi | Uap (t/jam) | 25 | / | 9 |
Listrik (kWh / jam) | 500 | 1600 | 180 | |
Air (t / jam) | 900 | / | 350 | |
Biaya operasional | RMB/jam | 4500 | 960 | 1633 |
Kapasitas penguapan air RMB / T | 45 | 25.93 | ||
RMBx1000/Hari | 10.8 | 6.2 | ||
RMBx10000/Tahun (340 hari) | 3672 | 2115 |

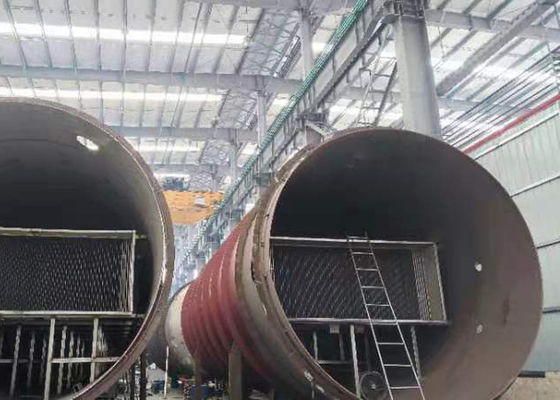

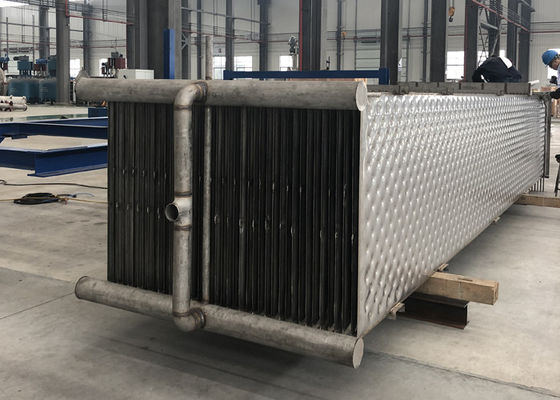

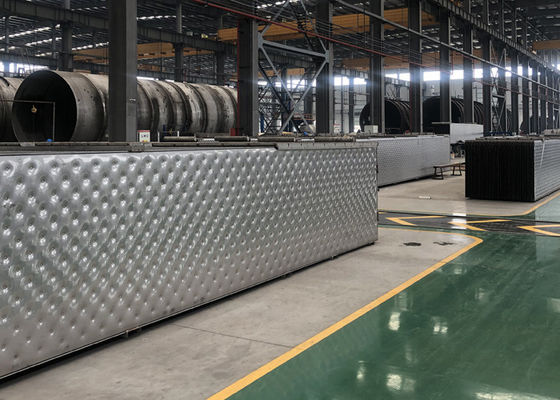

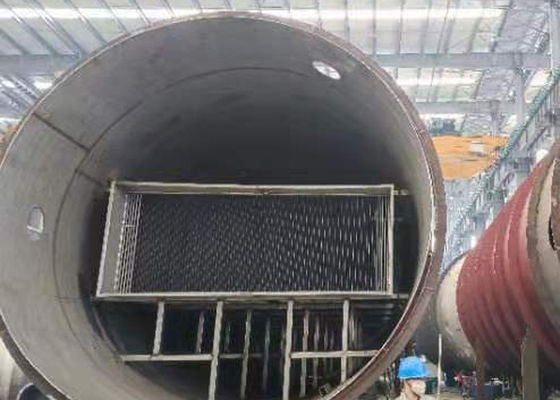

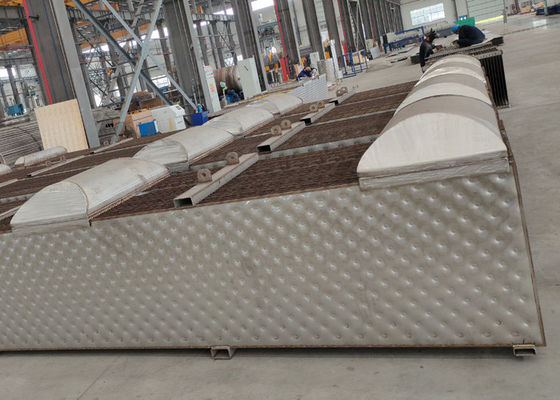

Situs produksi
