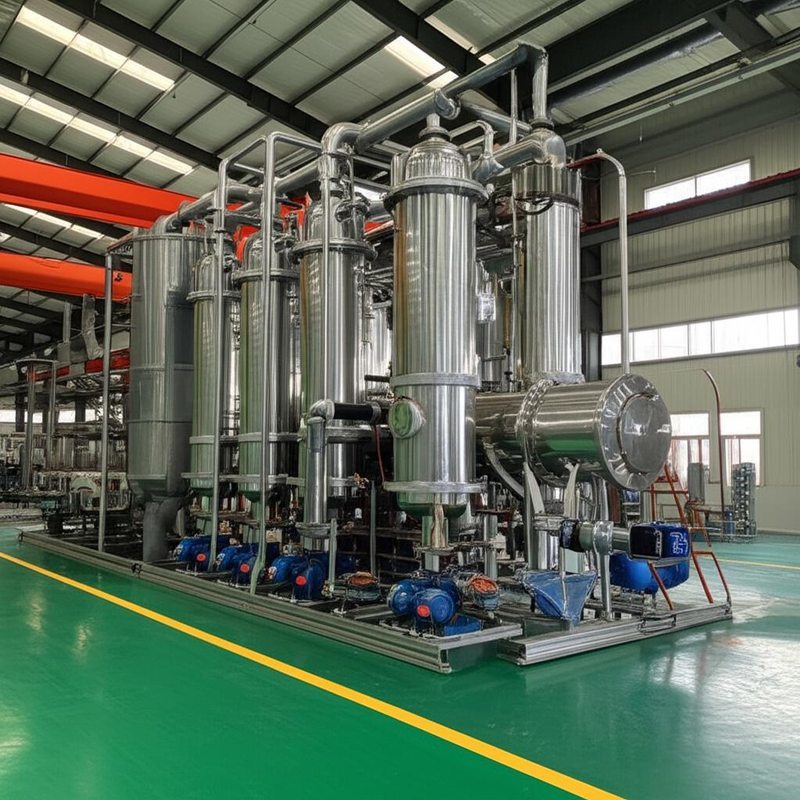

Kristalisasi Evaporatif Tiga Efek yang diterapkan dalam industri Pestisida Air Limbah Natrium Klorida
Apa itu Sistem MEE (Penguapan Multi-efek)?
Sistem evaporator multi-efek adalah sistem di mana beberapa evaporator efek tunggal dihubungkan secara seri untuk mencapai penguapan terus menerus.Karena penguapan adalah proses yang mengkonsumsi sejumlah besar uap untuk menghasilkan uap sekunder, untuk memanfaatkan sepenuhnya sisa panas uap, umumnya uap sekunder sebelumnya dimasukkan ke dalam efek berikutnya sebagai sumber panas.Ini memaksimalkan efisiensi pemanfaatan energi sambil memastikan penguapan.
Pemilihan jumlah tahapan evaporator multi-efek tergantung pada berbagai faktor seperti sifat bahan tertentu, konsentrasi bahan yang masuk dan keluar, suhu, dan biaya konsumsi energi.Secara umum, lebih banyak tahapan akan menghasilkan konsumsi uap yang lebih rendah.Kami juga berkomitmen untuk menyediakan evaporator dan solusi multi-efek yang cocok untuk berbagai bahan.
Proses bahan
(1) Bahan baku dikirim ke preheater primer depan oleh pompa umpan melalui flowmeter elektromagnetik, dan kemudian memasuki bagian atas pemanas efek primer melalui distributor cair untuk penguapan dan konsentrasi film jatuh primer;
(2) Cairan pekat efek pertama diangkut ke distributor atas pemanas efek kedua oleh pompa sirkulasi bahan bawah efek pertama untuk konsentrasi penguapan film jatuh sekunder.
(3) Cairan pekat efek kedua diangkut ke distributor atas pemanas efek ketiga oleh pompa sirkulasi bahan bawah efek kedua untuk ketiga kali konsentrasi penguapan film jatuh;
(4) Efek ketiga pelepasan cairan pekat, menurut deteksi online hidrometer, deteksi konsentrasi material secara real-time, jika konsentrasi material mencapai persyaratan yang ditetapkan, itu akan dihubungkan dengan katup pelepasan untuk membuka katup pelepasan dan mengangkut material ke tangki produk jadi, jika tidak, itu akan membuka katup sirkulasi material untuk membuat material didaur ulang ke evaporator lagi untuk penguapan ulang.
Proses uap
Uap mentah memasuki pemanas efek utama untuk memanaskan konsentrasi penguapan: uap sekunder yang dihasilkan oleh efek primer memanaskan efek sekunder, dan seterusnya.Uap sekunder yang dihasilkan oleh efek ketiga memasuki kondensor akhir untuk pendinginan kondensasi, dan air kondensat dikeluarkan oleh pompa kondensat.
Proses kondensat
Air kondensat yang dihasilkan oleh efek utama memanaskan bahan melalui pipa transfer air di bagian bawah cangkang, untuk menghemat konsumsi uap mentah;
Air kondensat yang dihasilkan oleh efek sekunder dan ketiga dibuang oleh pompa kondensat, dan pembuangannya telah mencapai nol polusi.Gas non kondensasi dihubungkan ke kondensor akhir oleh pipa gas non kondensasi dan dibuang oleh pompa vakum.
Parameter teknis dari evaporator film jatuh
| Jenis | Efek tunggal | Efek ganda | Tiga efek |
| Kapasitas penguapan (kg/jam) | 300-2000 | 1200-4000 | 3600-15000 |
| Kerapatan bahan pakan% | Menurut bahan | ||
| Debit bahan kepadatan% | Menurut bahan | ||
| Tekanan uap | 0,5-0,8 | ||
| Konsumsi uap / Kapasitas penguapan (dengan pompa tekanan panas) | 0,65 | 0.38 | 0,28 |
| Suhu penguapan | 45-90 | ||
| Suhu sterilisasi | 90-110 | ||
| Konsumsi air pendingin / Kapasitas penguapan (inlet 20°C, outlet 40°C) | 28 | 11 | 8 |
| Catatan: kami dapat merancang produk khusus sesuai kebutuhan pelanggan. | |||
Gambar prinsip kerja

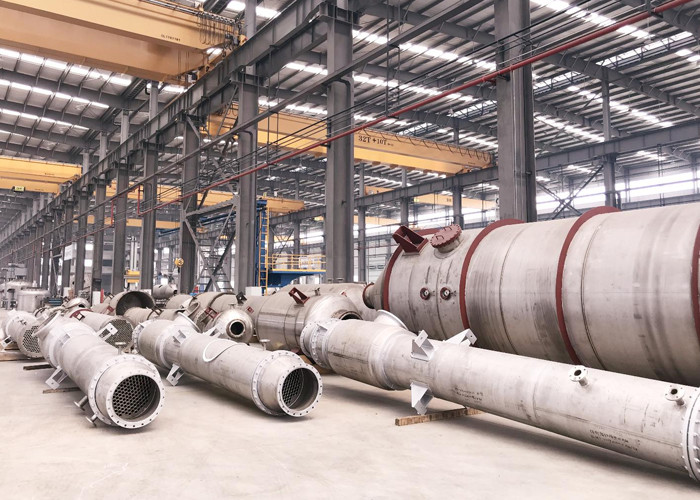

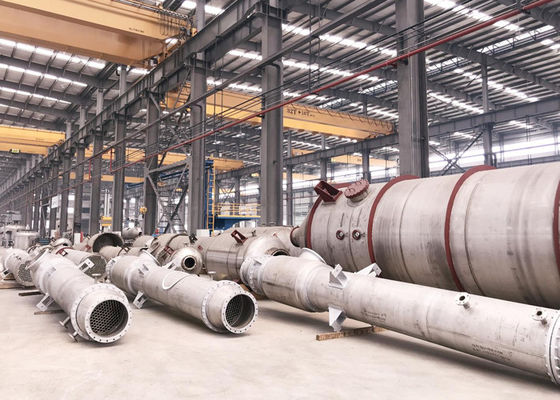

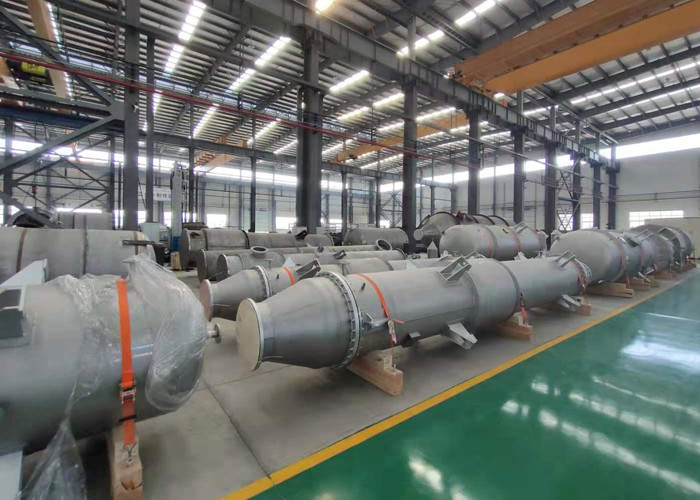

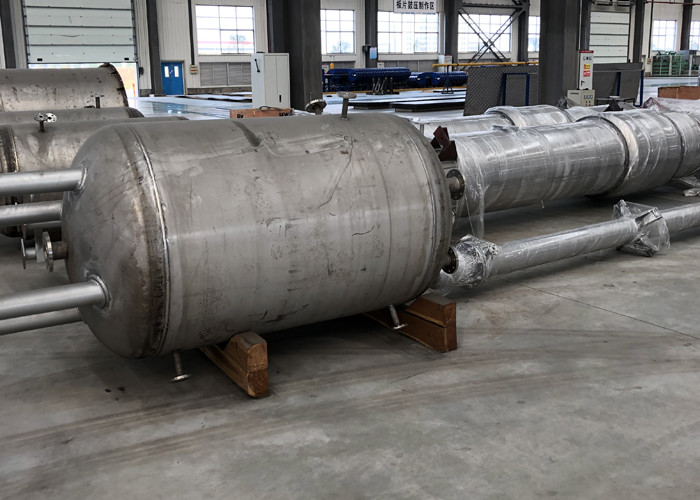

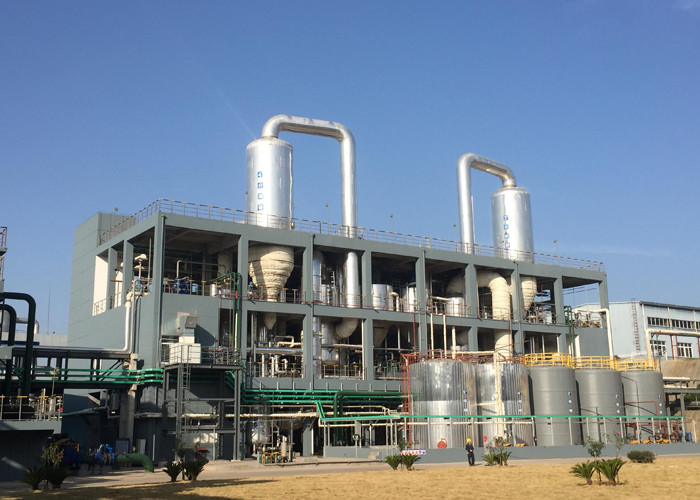

Kemampuan produksi dan situs klien kami
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
